4.0 D
MX2 - I
OSSIER
4.1 Kit de matériel de montage amovible (démontage
rapide) :

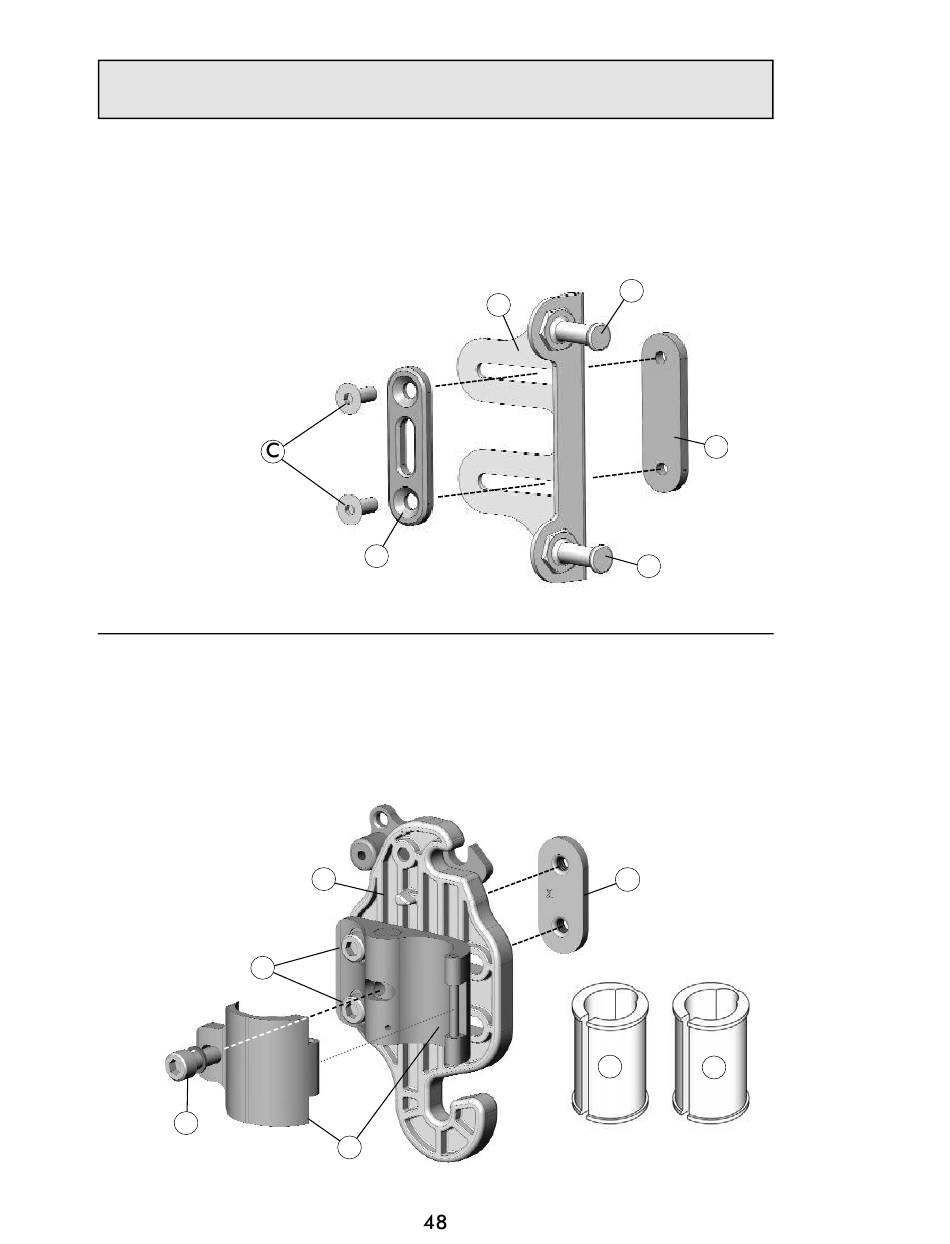

i) Ensemble de supports de montage à démontage rapide (à installer
sur la coquille du dossier MX2) :
2 - Supports de montage MX2 à démontage rapide (A)
4 - Goupilles de démontage rapide (B)
4 - Vis de réglage de la largeur/hauteur (C)
2 - Plaques de boulonnage pour support de
montage (D)
2 - Plaques d'écrou pour support
de montage (E)
ii) Ensemble de clame de canne (à installer sur les cannes de dossier
du fauteuil roulant) :
2 - Plaques de fixation Mini (F)
2 - Clame de canne (G)
2 - Inserts de canne 7/8" (22 mm) (H)
2 - Inserts de canne 3/4" (19 mm) (J)
(illustration des éléments
du côté droit)
K
L
