3.0 MX2
SELJATUGI
PAIGALDUS

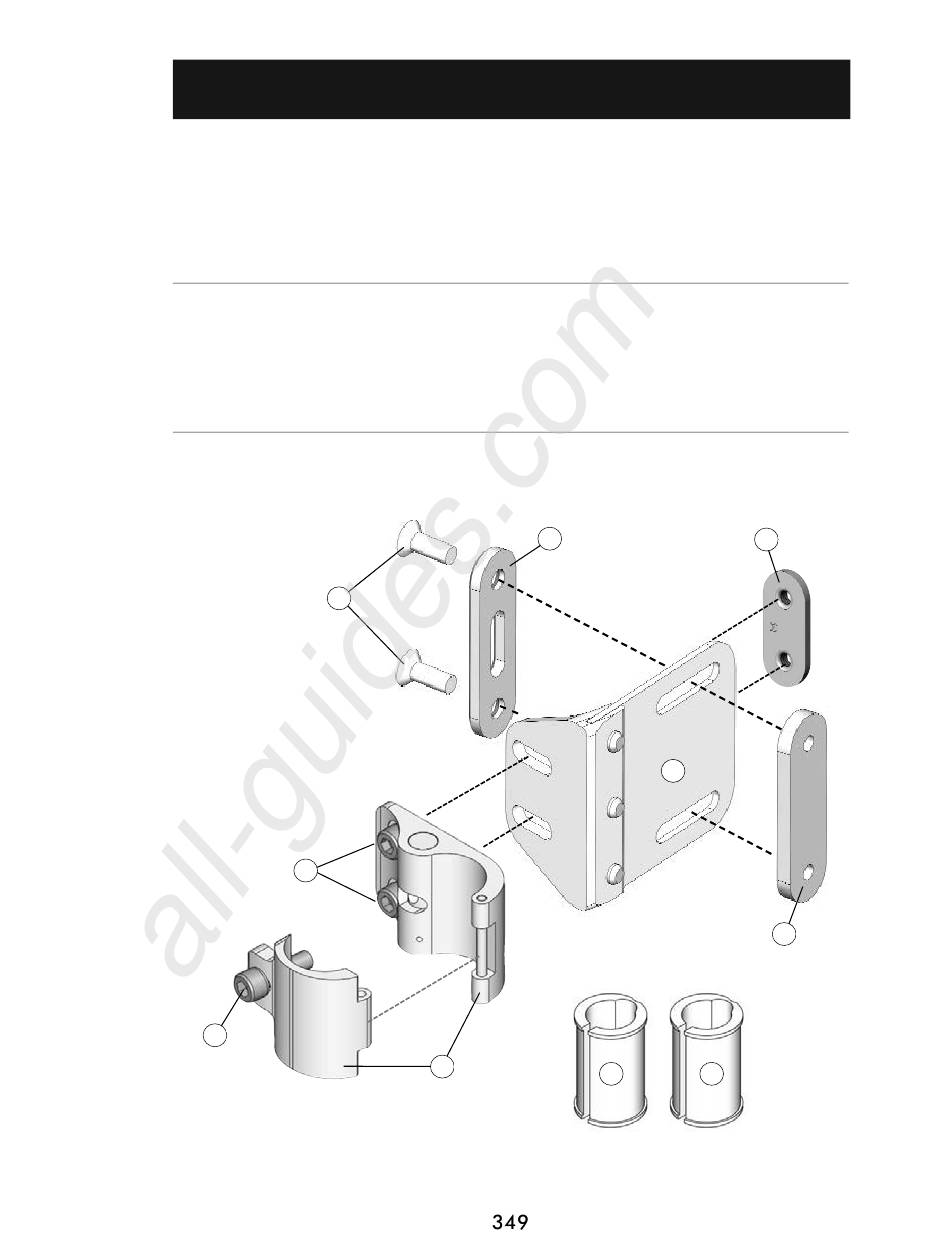

3.1 Fikseeritud paigaldusvahendite komplekt
i) Klambrikooste paigaldamine (paigaldatakse Mx2 seljatoe korpusele):
2 - Fikseeritud paigaldusklambrid (A)
2 - Fikseeritud klambri keermeplaadid (B)
ii) Toruklambri kooste (paigaldatakse ratastooli seljatoe torude külge):
2 - Seljatoe toru klamber (E)
2 - Seljatoe toru vahetükid
22 mm (7/8 tolli) (F)
2 - Seljatoe toru vahetükid
19 mm (3/4 tolli) (G)
(näidatud parempoolsete osade paigaldamine)
D
H
J
–
FIKSEERITUD KINNITUSE
/
REGULEERIMINE
2 - Fikseeritud klambri seibiplaadid (C)
4 - Fikseeritud klambri kruvid (D)
4 - Sügavuse/kalde reguleerimise
kruvid (H)
2 - Seljatoe toru klambri kruvid (J)
2 - Seljatoe toru klambri
keermeplaadid (K)
C
E
A
G
F
22 mm
19 mm
(7/8
)
(3/4
)
tolli
tolli
K
B
