MX2-montering: Indstilling af ryglænets dybde
Fig. 11
4.9 Afmontering af MX2-ryglænet fra søhestebeslag
lynudløsning
1

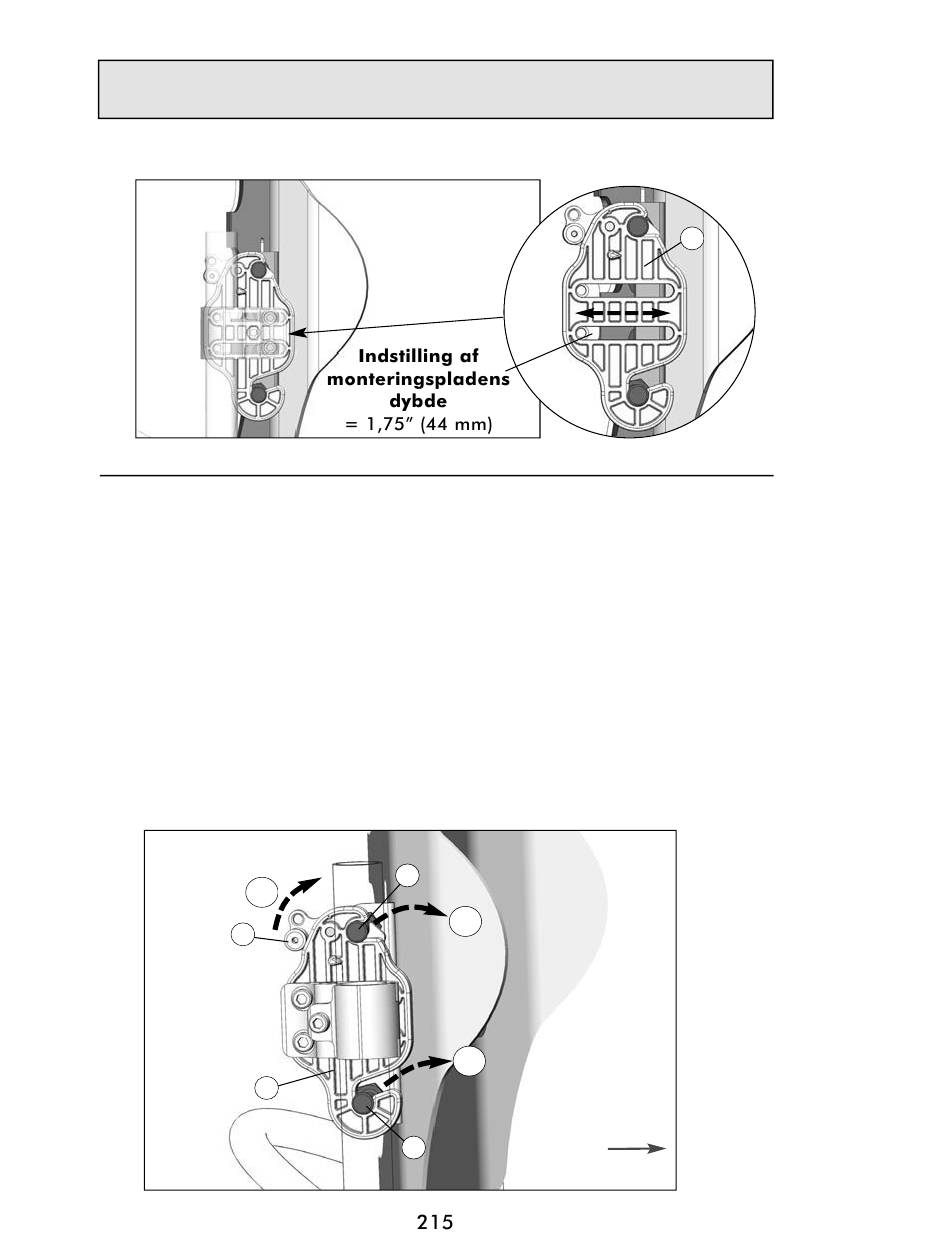

Afmonter/frigør MX2-ryglænet fra søhestebeslagene (A) på følgende måde
(Se Fig.12 herunder):
i. Stå bag ved kørestolen, og løft samtidigt op i låseudløsningsmekanismen
(B) på begge søhestebeslag (1);
ii. Med åbne låsemekanismer skal du skubbe toppen af MX2-ryglænet
fremad (2) for at frigøre de øverste monteringsstifter (C) fra
søhestebeslagene (A).
iii. Med de øverste stifter frigjort skal du løfte MX2-ryglænet opad og fremad
(3) for at løsne de nederste monteringsstifter (D) fra søhestebeslagene.
Afmontering/frigørelse af MX2-ryglænet
Fig. 12
1
B
A
All manuals and user guides at all-guides.com
- M
ONTERING AF SØHESTEBESLAG
C
2
3
D
C
Foran
