4.0 MX2-
RUGLEUNING
4.8 MX2-rugleuning: aanpassingen hoek en diepte
BELANGRIJK! Merk op dat aanpassingen van de hoek en diepte van de MX2-
rugleuning ook gelijktijdig worden doorgevoerd. Deze twee aanpassingen zijn
gemakkelijker te voltooien als u eerst de verstelonderdelen losmaakt op beide
gemonteerde klemmen. (Let op: Bij een standaardmontage moeten de
aanpassingen van diepte en hoogte symmetrisch worden doorgevoerd op beide
montageplaten.)
1

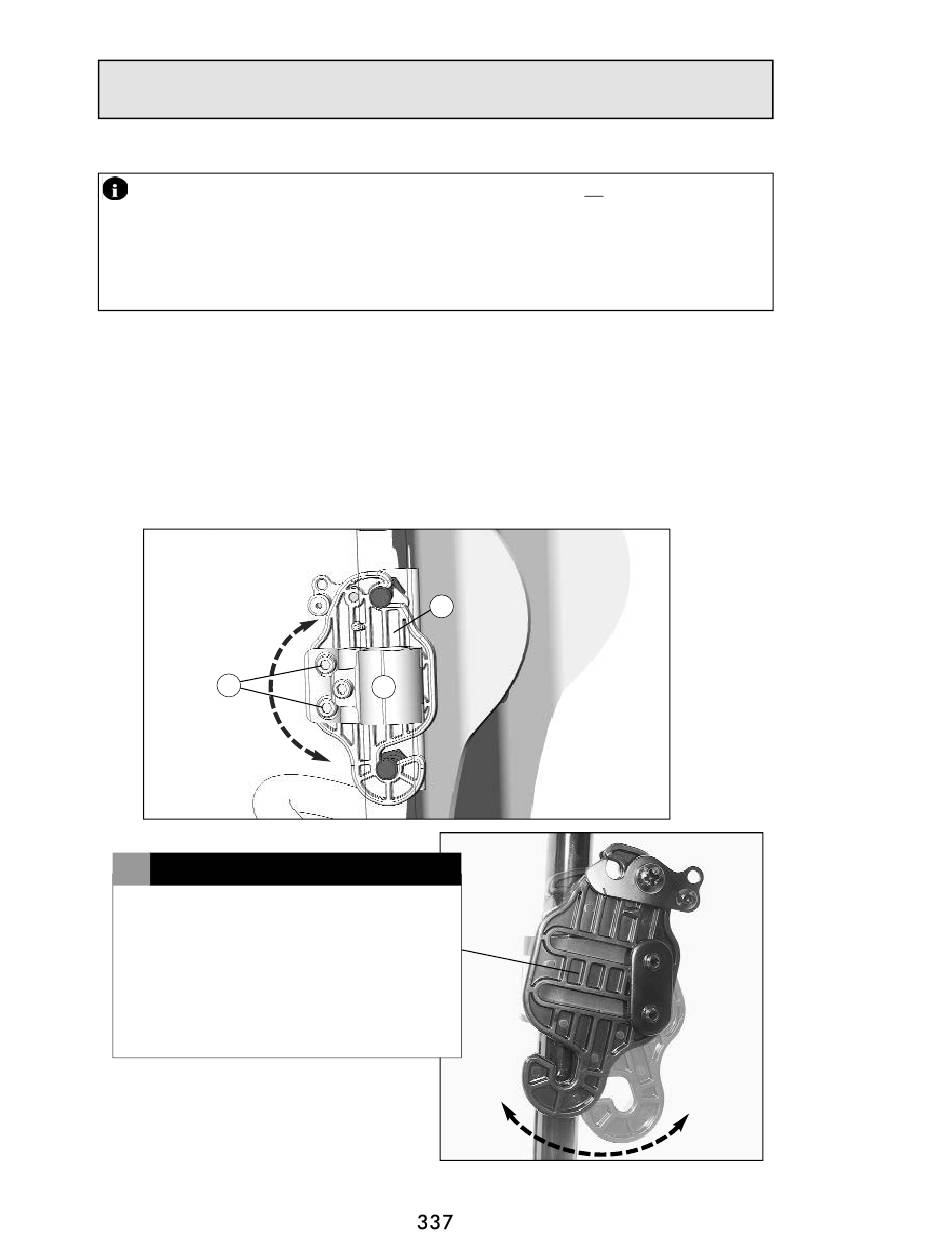

Hoekaanpassing van de MX2: Indien nodig kan de MX2-rughoek worden
versteld met de twee stelschroeven voor diepte/hoek (A) op elke gemonteerde
montageklem (B) (zie afb. 9a).
2
Maak de stelschroeven voor diepte/hoek (x2) op elke gemonteerde klem los en
draai de montageplaat (C) naar voren of achteren voor de gewenste rughoek
(hoekverstelbereik = ± 15˚; zie afb. 9b)
MX2-montage: aanpassing van de rughoek
Afb. 9a
A
!
L E T O P
De gegoten verticale lijnen op de montage-
platen dienen als referentiepunt om u te
helpen bij de symmetrische aanpassingen. Bij
het verstellen van de MX2-rugleuninghoek
kunt u de verticale lijnen gebruiken om
dezelfde hoekaanpassing van beide montage-
platen af te stellen.
All manuals and user guides at all-guides.com
-
VERWIJDERBARE MONTAGE
C
B
Aanpassing van de hoek (± 15˚)
Afb. 9b
