4.0 MX2-
RYGGSTÖD
3
Börja på ena sidan och skjut/justera rörklämman (B) till önskad höjd/placering
längs ryggröret och fäst den på plats.
Obs! Ryggstödshöjden kan justeras ytterligare efter monteringen av
MX2-bakstycket på monteringsplattorna.
4

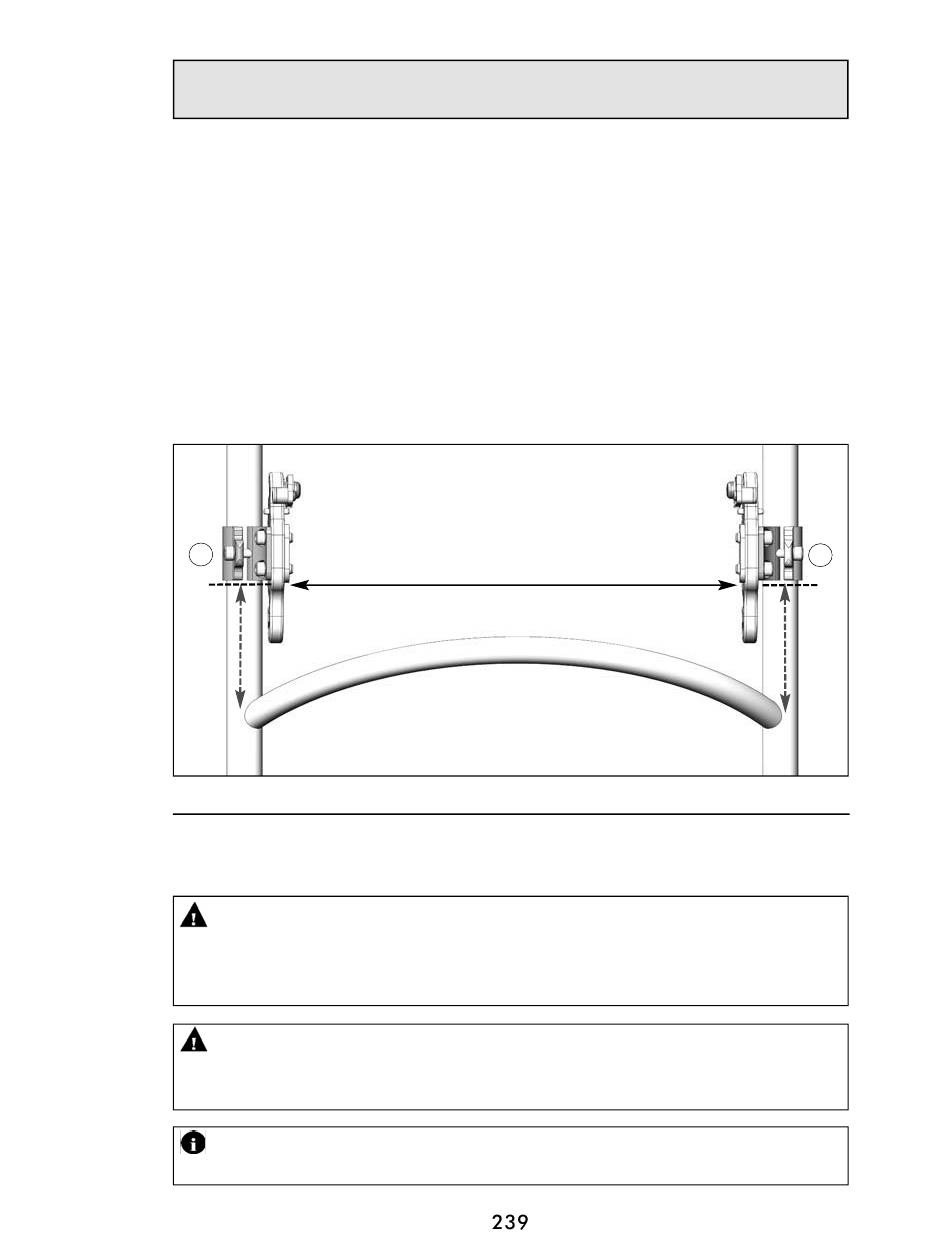

Mät från en fast punkt på rullstolen (t.ex. sittramen/stabiliseraren) höjden som
den första rörklämman har monterats på och montera den andra rörklämman
på samma höjd på det motsatta ryggstödsröret – se bild 6 nedan.
Obs! Se till att monterade rörklämmor/monteringsplattor sitter parallellt
med varandra.
Höjdjustering av MX2-rörklämma/monteringsplatta
Montera rörklämmorna på samma höjd
B
Bild 6
4.6 Montera MX2-ryggstödet på snabbkopplingsfäste
VARNING! Om stiftet monteras fel kan det orsaka skada på bakstycket
och/eller monteringsplattorna. Se till att det finns tillräckligt mellanrum
mellan monteringsplattan och monteringsstiftets huvud (ett minsta
mellanrum på 1/8" (3 mm) rekommenderas).
VARNING! Använd ALDRIG Loctite på monteringsmaterial,
eftersom icke-metalliska komponenter kan försvagas och bli sköra
(brytas) om de kontamineras.
VIKTIGT! Såvida inte andra behov föreligger ska alltid justeringar göras
symmetriskt på vänster och höger monteringsplatta.
– A
VTAGBAR MONTERING
och parallellt med varandra.
BAKIFRÅN
(Rullstol med ryggstödet borttaget)
B
