Idriftsetting
6
Idriftsetting
6.1
Generelle merknader
– Pass på at kabling for releer og tilkobling av sensor
klargjøres før strømforsyningen kobles til instrumentet.
– Før instrumentet settes til måledrift, kontroller at
konfigurasjon og kalibrering har korrekte innstillinger.
For trygg bruk i henhold til TÜV 19 ATEX 8435 X og
TÜV 22 UKEX 7076 X må instrumentet holdes med følgende
standard alarminnstillinger som angitt under
– Releene skal være satt til Normally energized og
alarm A2 (hovedalarm) skal være satt til Latching og
Non-acknowledgeable eller Pre-Acknowledgeable.
– A1 alarm (pre-alarm) skal bare være satt til
Acknowledgeable når den brukes til å utløse en
lydalarmenhet.
6.2
Ta gassmåleinstrumentet i bruk
1. Slå på strømforsyningen.
● Polytron 5100 EC
I displayet vises resterende tid i minutter til
sensoren er klar for målinger (f.eks. t 016).
● Alle andre Polytron 5000-instrumenter
I displayet vises info 301 inntil sensoren er klar for
målinger.
Instrumentet vil gå gjennom en oppstartsprosedyre
(LCD / LED test, programvareversjon og initialisering).
Sensor varmes opp. Vedlikeholdssignalet på 4–20 mA
grensesnittet vil være ventende mens sensoren
varmes opp. Oppvarmingstiden avhenger av sensoren
og omgivelsesforholdene. Maksimal oppvarmingstid
for en ny sensor: se sensorens bruksanvisning.
Feilreleet signaliserer en feil.
Etter sensorens oppvarmingsperiode går instrumentet
til måledrift. I displayet vises aktuell gasskonsentrasjon
og måleenhet. Grønn LED lyser.
2. Polytron 5200 CAT: Juster nullpunkt og følsomhet.
7
Drift
7.1
Betjeningsfelt
På betjeningsfeltet finner du
– Navigasjonstaster for menyen
– Et display
– LED-lys og tilhørende symboler
Navigasjonstastene har ulike funksjoner alt etter hvilken meny
du befinner deg i.
Instrumentet betjenes med en magnetstav. Da må
husdekselet være satt på instrumentet. Dersom dekselet ikke
er på plass, kan den magnetiske staven muligens aktivere to
eller flere taster med ett klikk (cross-talk).
1) gjelder ikke for Polytron 5100 EC
110
7.2

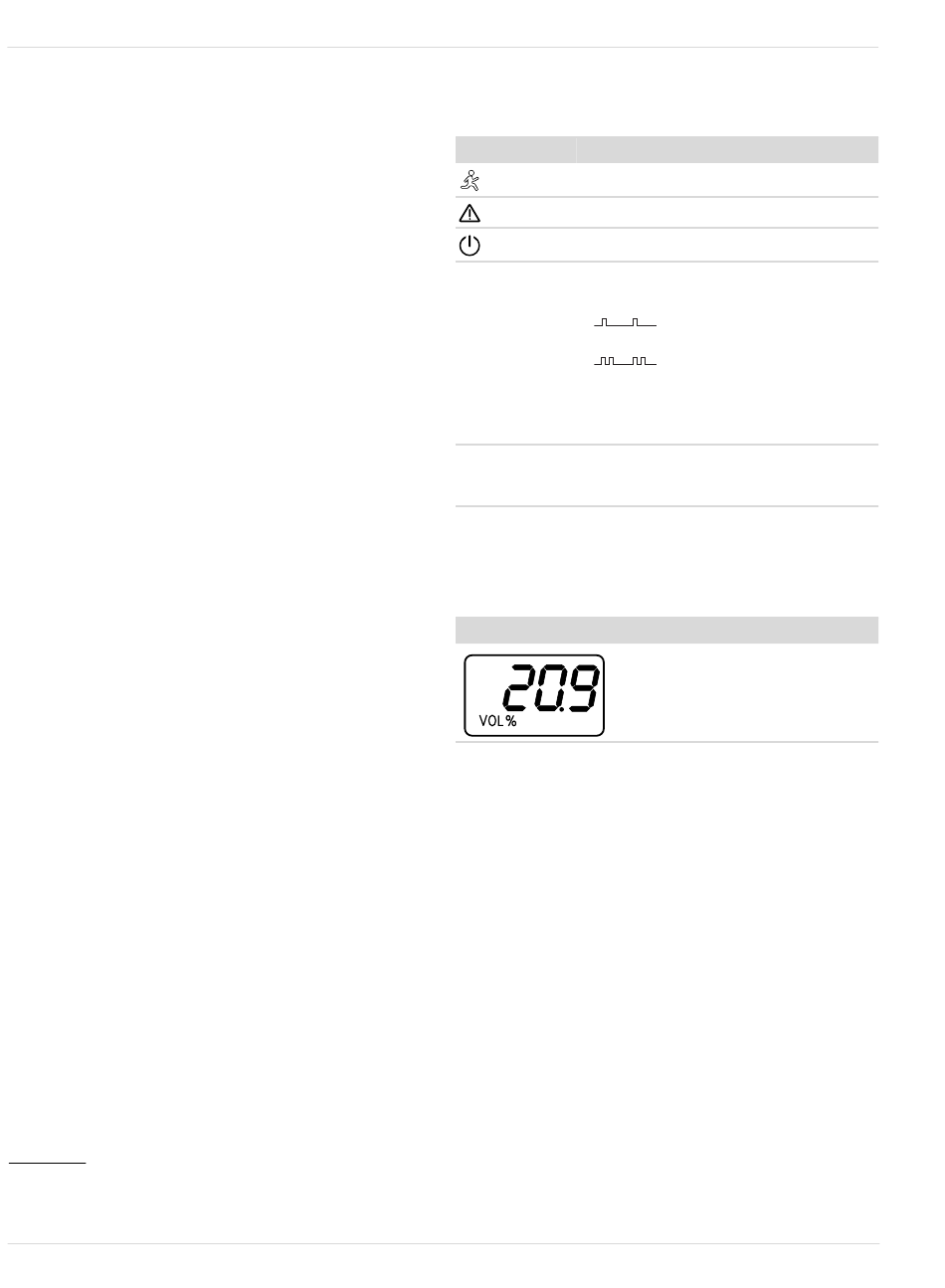

På betjeningsfeltet finner du følgende symboler og LED-lys:
Symbol
1)
:
LED status
– Dersom alarm A1 (pre-alarm) er utløst, blinker rød LED
med enkle blink
– Dersom alarm A2 (hoved-alarm) er utløst, blinker rød LED
med doble blink
– Dersom en alarm kvitteres før årsaken er rettet, vil den
røde LED lyse permanent for å vise at det foreligger en
feil.
MERKNAD
Alarmutløsingsfunksjonen er kun tilgjengelig på
instrumenter med relémodul.
7.3
7.3.1 Måledrift
Følgende eksempelvisning stammer fra Polytron 5100 EC.
Display-eksempel
7.3.2 Spesielle statuser
Dersom instrumentet er i en spesiell status kan ikke korrekt
måling eller alarmering lenger garanteres.
Dette gjelder:
– Når gasskonsentrasjonen overstiger måleområdet.
– Dersom det oppstår en feil.
– Dersom alarmer er deaktivert.
– Dersom det gjennomføres justeringer.
– Dersom det gjennomføres bump-test.
– Dersom en sensor er i oppvarmingsfasen.
– Dersom systemet er i vedlikeholdsmodus.
For strøm på analogt grensesnitt tilsvarende analogsignalet,
se 15.2.
LED-lys og symboler
LED
Rød
Gul
Grønn
.
.
Indikatorer på displayet
Beskrivelse
I måledrift vises den målte gasskon-
sentrasjonen og måleenhet i dis-
playet.
Bruksanvisning
|
Dräger Polytron 5000 Series
Beskrivelse
Alarm utløst
Feil
Strøm på
