tr
|
Devreye alma
6
Devreye alma
6.1
Genel bilgiler
– Cihazı güç beslemesine bağlamadan önce röle
kablolarının bağlandığından ve sensör bağlantılarının
yapıldığından emin olun.
– Cihazı ölçüm işletiminde çalışır durumda bırakmadan
önce yapılandırma ve kalibrasyon ayarlarının doğru
olduğunu kontrol edin.
TÜV 19 ATEX 8435 X ve TÜV 22 UKEX 7076 X standartları
uyarınca güvenli çalışmayı sağlamak için cihazın aşağıdaki
standart alarm ayarları korunmalıdır
– Röleler Normally energized seçeneğine ve A2 alarmı
(ana alarm) Latching ve Non-acknowledgeable veya
Pre-Acknowledgeable seçeneğine ayarlanmalıdır.
– A1 alarm (ön alarm) bir sesli alarm cihazını tetiklemek için
kullanıldığında sadece Acknowledgeable olarak
ayarlanabilir.
6.2
Gaz ölçüm cihazını işletime alma
1. Güç beslemesini çalıştırın.
● Polytron 5100 EC
Sensörün ölçümler için hazır olmasına kadar kalan
süre ekranda dakika cinsinden gösterilir (örn. t
016).
● Diğer tüm Polytron 5000 cihazları
Sensör ölçümler için hazır hale gelene kadar
ekranda Bilgi 301 görüntülenir.
Cihaz bir çalışma sırasını izler (LCD / LED testi,
yazılım sürümü ve başlangıç durumu).
Sensör ısınır. Sensör ısınana kadar 4-20-mA
arayüzündeki bakım sinyali beklemede kalır. Isınma
süresi, sensöre ve çevre koşullarına bağlıdır. Yeni bir
sensör için maksimum ısınma süresi: sensör kullanım
kılavuzuna göz atın.
Arıza rölesi bir arıza sinyali verir.
Sensörün ısınma süresinden sonra cihaz ölçüm
işletimine geçer. Ekranda mevcut gaz yoğunluğu ve
ölçüm değeri gösterilir. Yeşil LED yanar.
2. Polytron 5200 CAT: Sıfır noktasını ve hassasiyeti
ayarlayın.
7
Çalıştırma
7.1
Kumanda alanı
Kumanda alanında
– menüde gezinmek için tuşlar,
– bir ekran
– LED'ler ve ilgili semboller bulunmaktadır
Menüde gezinmek için tuşlar, hangi menüde bulunduğunuza
göre farklı işlevlere sahiptir.
1) Polytron 5100 EC için geçerli değildir
140
1)
:
Cihaz bir manyetik okuma kalemi ile teslim edilir. Bu sırada
mahfaza kapağı cihazın üzerine yerleştirilmelidir. Mahfaza
kapağı yerinde değilse manyetik okuma kalemi bir seferde iki
ya da daha fazla düğmeyi etkinleştirebilir (çapraz karışma).
7.2

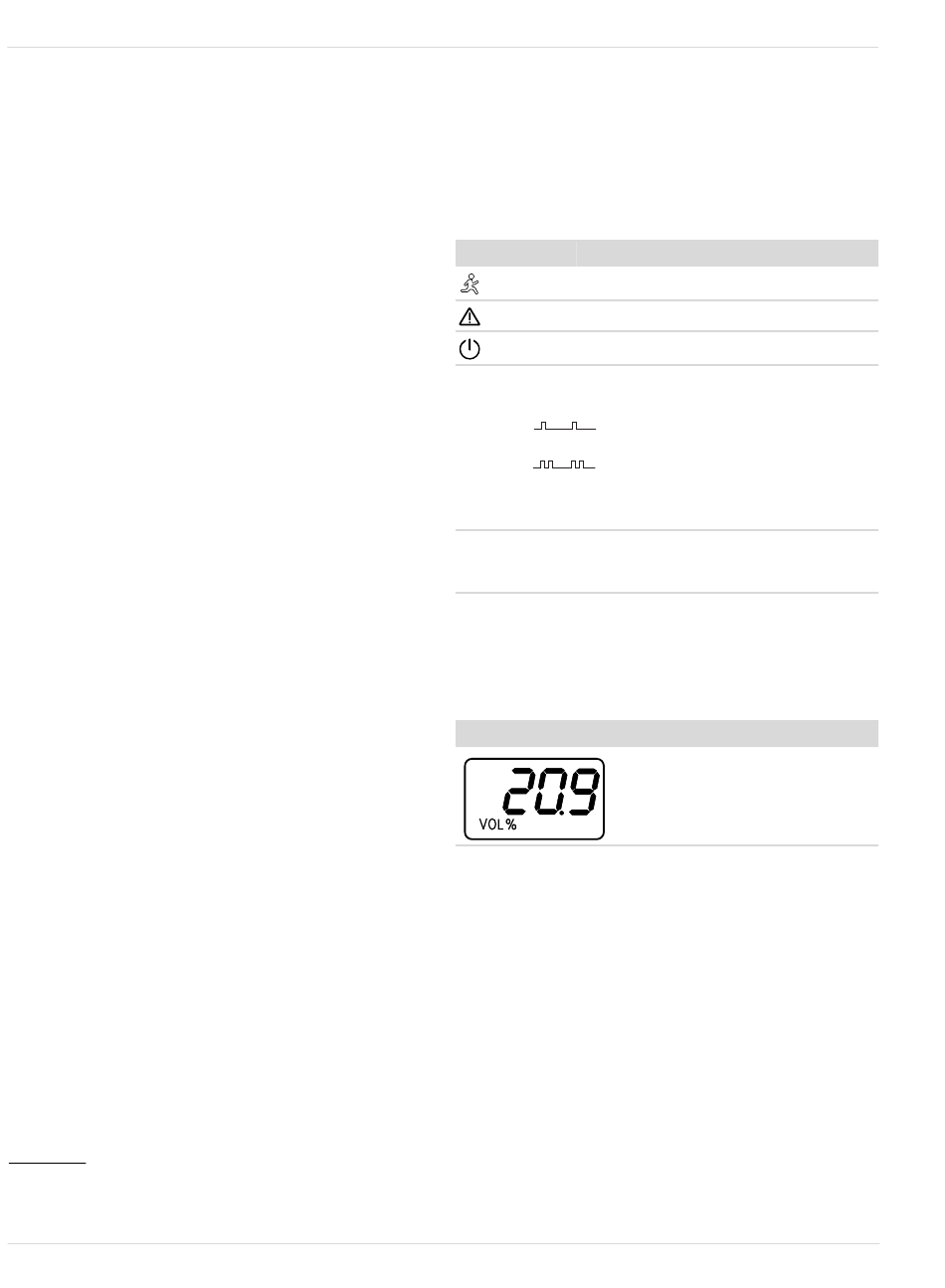

LED'ler ve semboller
Kumanda panelinde aşağıdaki semboller ve LED'ler
mevcuttur:
Sembol
LED
Kırmızı
Sarı
Yeşil
LED durumu
– Alarm A1 (ön alarm) tetiklendiğinde kırmızı LED tekli
modda
yanıp söner.
– Alarm A2 (ana alarm) tetiklendiğinde kırmızı LED ikili
modda
yanıp söner.
– Neden giderilmeden önce bir alarm onaylandığında, bir
arıza olduğunu göstermek için kırmızı LED sürekli yanar.
NOT
Alarm tetikleme işlevi yalnızca röle modülüne sahip
cihazlar için kullanılabilir.
7.3
Ekrandaki göstergeler
7.3.1 Ölçüm işletimi
Aşağıdaki örnek duyuru şuradan alınmıştır: Polytron 5100
EC.
Ekran örneği
Açıklama
Ölçüm işletiminde, ölçülen gaz yoğun-
luğu ve ölçüm değeri ekranda gösteri-
lir.
7.3.2 Özel durumlar
Eğer cihaz özel bir durumda ise, artık kesin olarak doğru bir
ölçüm veya alarm verme işlemi gerçekleştirilemez.
Bu durumlar:
– Gaz konsantrasyonu ölçüm aralığını aştığında.
– Bir arıza oluştuğunda.
– Alarmlar devre dışı bırakıldığında.
– Ayarlamalar yapıldığında.
– Gaz verme testi yapıldığında.
– Bir sensör ısınma aşamasındaysa.
– Sistem bakım modundaysa.
Analog sinyale karşılık gelen analog arayüzün akımı için bkz.
15.2.
Kullanım kılavuzu
Açıklama
Alarm tetiklendi
Arıza
Açıldı
|
Dräger Polytron 5000 Series
