pt
|
Funcionamento
sensor e das condições ambientais. Tempo de
aquecimento máximo de um novo sensor: consulte as
instruções de uso do sensor.
O relé de falha indica uma falha.
Depois do tempo de aquecimento do sensor, o
equipamento entrará em modo de medição. A
concentração de gás atual e a unidade de medição
são indicadas no display. O LED verde fica aceso.
2. Polytron 5200 CAT: ajuste o ponto zero e a sensibilidade.
7
Funcionamento
7.1
Painel de comando
No painel de comando estão
– teclas para a navegação no menu
– um display
– LEDs e símbolos associados
As teclas de navegação têm diferentes funções dependendo
do menu em que você está.
O equipamento é operado com uma haste magnética. A
tampa da caixa deve ser colocada no equipamento. Se a
tampa da caixa não estiver no lugar, a haste magnética
poderá ativar dois ou mais botões ao mesmo tempo
(interferência).
7.2
LEDs e símbolos
Os seguintes símbolos e LEDs estão localizados no painel de
comando:
Símbolo
LED
Vermelho
Amarelo
Verde
Status do LED
– Se o alarme A1 (pré-alarme) disparar, o LED vermelho
piscará em modo único
– Se o alarme A2 (alarme principal) disparar, o LED
vermelho piscará em modo duplo
– Se um alarme for confirmado antes que a causa tenha
sido corrigida, o LED vermelho acenderá continuamente
para indicar que há uma falha.
AVISO
A função de disparo de alarme está disponível apenas
para equipamentos com um módulo de relés.
14
Descrição
Alarme disparado
Falha
Alimentação ligada
.
.

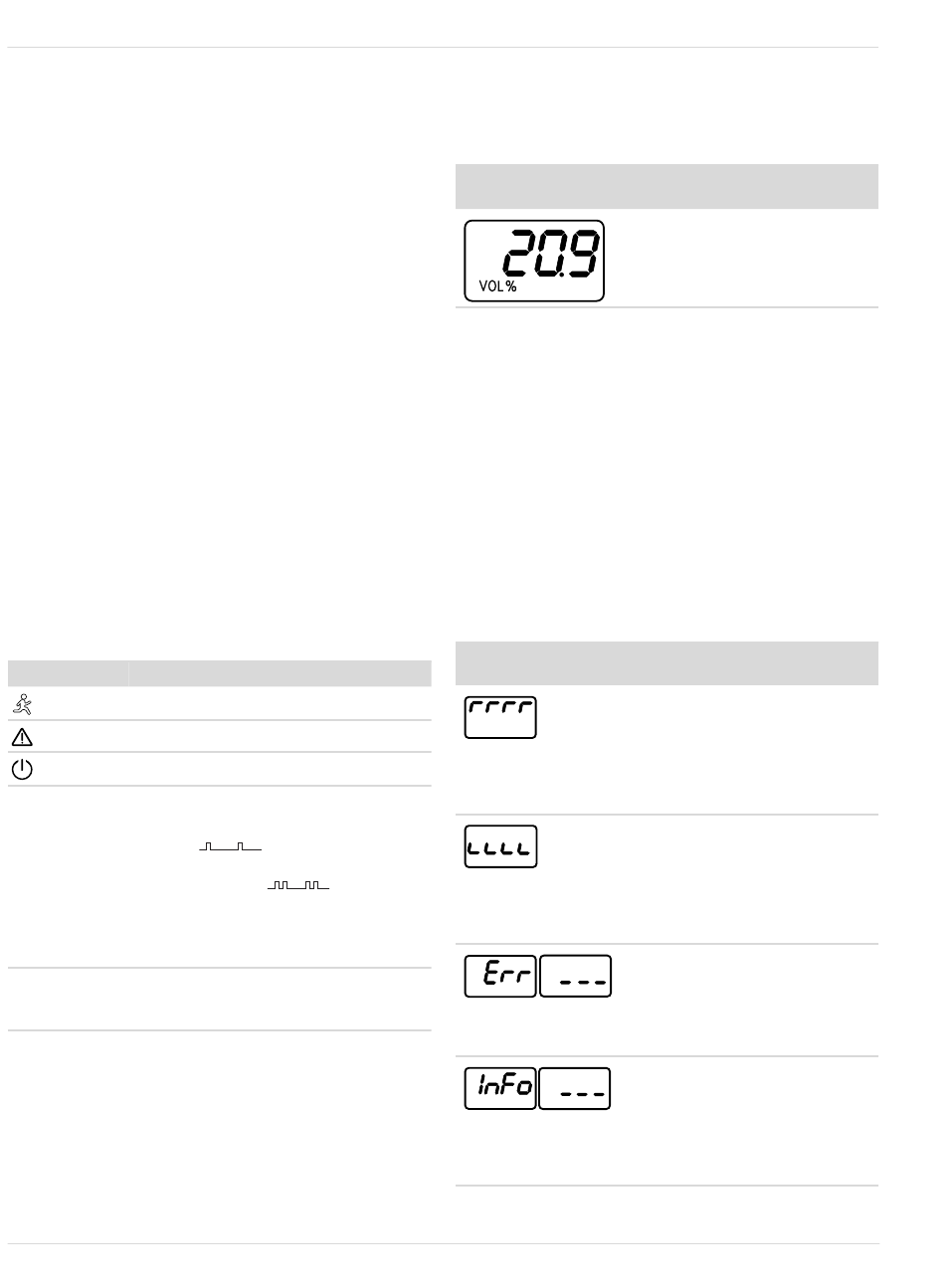

7.3
Indicações no display
7.3.1 Modo de medição
O exemplo de indicação a seguir é do Polytron 5100 EC.
Exemplo de indica-
Descrição
ção
No modo de medição, a concentração
de gás medida e a unidade de medida
são indicadas no display.
7.3.2 Estados especiais
Se o equipamento estiver em um estado especial, não é mais
possível garantir uma medição ou alarme adequado.
Este é o caso,
– quando a concentração de gás excede o intervalo de
medição.
– quando ocorre uma falha.
– quando os alarmes estão desativados.
– quando o ajuste é realizado.
– quando o teste de resposta é realizado.
– quando um sensor está na fase de aquecimento.
– quando o sistema está no modo de manutenção.
Para a corrente da interface analógica correspondente ao
sinal analógico, consulte 15.2.
Exemplo de indica-
Descrição
ção
O valor está acima do intervalo de
medição
A concentração de gás está acima do
intervalo de medição do sensor.
Interface analógica: intervalo de
medição excedido
Relé: interruptor do relé A2
O valor está abaixo do intervalo de
medição
A concentração de gás está abaixo
do intervalo de medição do sensor.
Interface analógica: deriva abaixo
de zero
Relé: interruptor do relé de falha
Indicação de falha
Foi detectada uma falha.
O display alterna entre Err e o
número da falha.
Interface analógica: sinal de falha
Relé: interruptor do relé de falha
Indicação de advertência
Foi detectada uma advertência.
O display alterna entre Info e o
número da advertência.
Interface analógica: sinal de manu-
tenção
Relé: interruptor do relé de falha
Instruções de uso
|
Dräger Polytron 5000 Series
