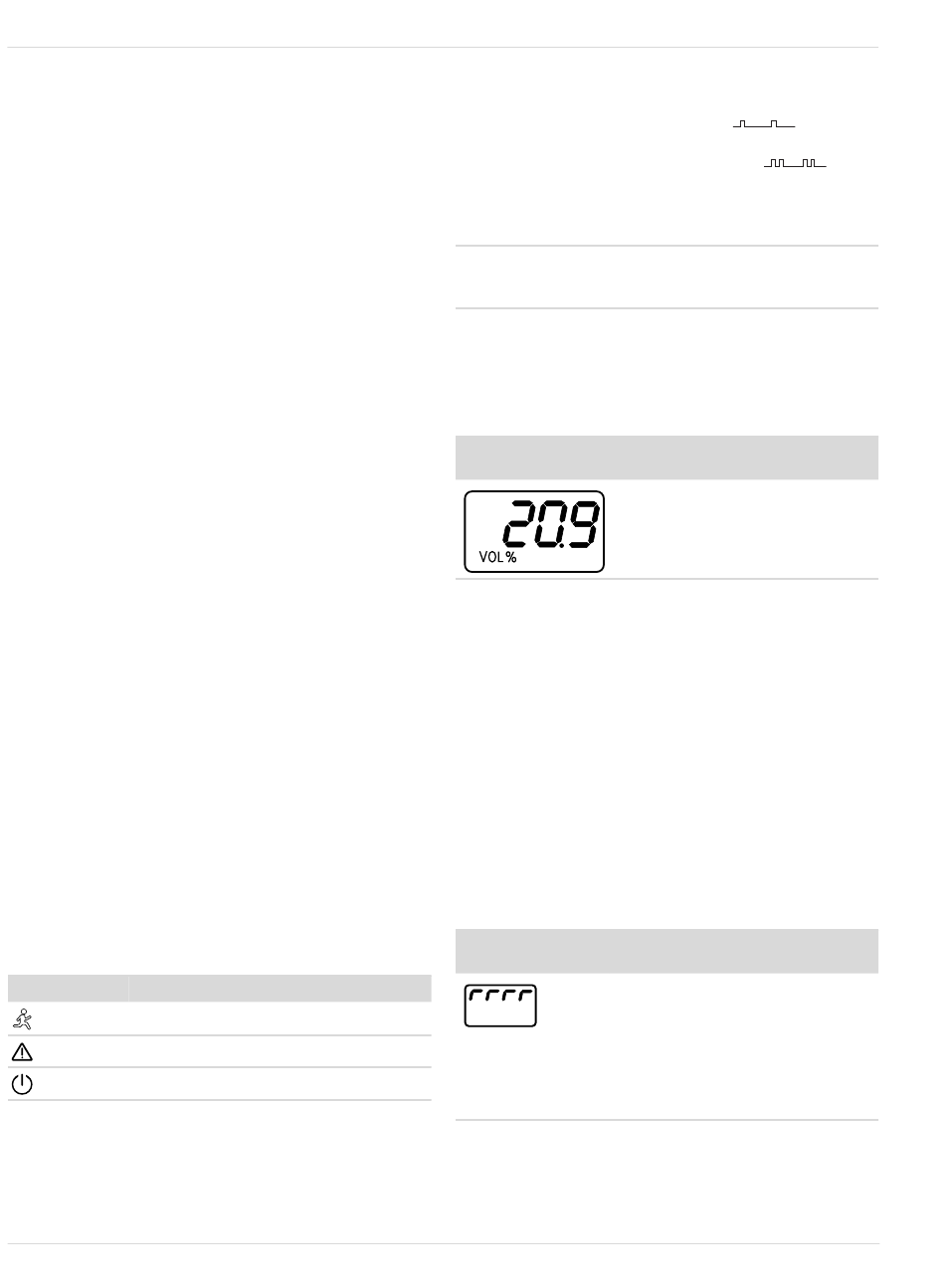

it
|
Funzionamento
6.2
Messa in funzione del rilevatore gas
1. Inserire l'alimentazione elettrica.
● Polytron 5100 EC
 Il display visualizza il tempo rimanente in minuti
prima che il sensore sia pronto per le misurazioni
(ad es. t 016).
● Tutti gli altri apparecchi Polytron 5000
 Il display visualizza Info 301 finché il sensore non è
pronto per le misurazioni.
 L'apparecchio esegue una sequenza di avvio (test
LCD/LED, versione software e inizializzazione).
Il sensore si attiva. Il segnale di manutenzione
sull'interfaccia da 4-20-mA rimane attivo finché il
sensore non è pronto al funzionamento. Il tempo di
riscaldamento dipende dal tipo di sensore e dalle
condizioni ambientali. Tempo massimo di
riscaldamento di un nuovo sensore: si vedano le
istruzioni per l'uso del sensore.
 Il relè di errore segnala la presenza di un'anomalia.
 Dopo il riscaldamento del sensore, il dispositivo passa
alla modalità di misurazione. Sul display vengono
visualizzati la concentrazione di gas attuale e l'unità di
misura. Il LED verde è acceso.
2. Polytron 5200 CAT: Regolare il punto zero e la sensibilità.
7
Funzionamento
7.1
Pannello di comando
Sul pannello di controllo ci sono
– i tasti per la navigazione nel menu
– un display
– i LED con i relativi simboli
I tasti per la navigazione hanno diverse funzioni che
cambiano a seconda del menu in cui si trovano.
I comandi dell'apparecchio vengono attivati tramite una penna
magnetica. Per farlo occorre sistemare il coperchio
dell'involucro sull'apparecchio. Se il coperchio dell'involucro
non si trovasse al suo posto, la penna magnetica potrebbe
attivare due o più pulsanti allo stesso tempo (interferenza
cross talk).
7.2
LED e simboli
Sul pannello di controllo ci sono i seguenti simboli e LED:
Simbolo
LED
Rosso
Giallo
Verde
46
Descrizione
Allarme attivato
Errore
Accensione
Stato dei LED
– Quando è stato attivato l'allarme A1 (preallarme), il LED
rosso lampeggia in modalità singola
– Quando è stato attivato l'allarme A2 (allarme principale), il
LED rosso lampeggia in modalità doppia
– Se si conferma un allarme prima che la causa venga
eliminata, il LED rosso rimane acceso in modalità fissa per
indicare la presenza di un guasto.
NOTA
La funzione di attivazione dell'allarme è disponibile solo
per i dispositivi dotati di modulo relè.
7.3
Visualizzazioni sul display
7.3.1 Modalità di misurazione
I seguenti esempi di display si riferiscono al Polytron 5100
EC.
Esempio di visua-
Descrizione
lizzazione
In modalità di misurazione, sul display
vengono visualizzati la concentra-
zione di gas misurata e l'unità di
misura.
7.3.2 Stati speciali
Se l'apparecchio si trova in uno stato speciale, non è più
possibile garantire una misurazione o segnalazione di allarme
corretta.
Questo accade:
– quando la concentrazione del gas supera il campo di
misurazione;
– quando si verifica un guasto;
– quando gli allarmi sono disattivati;
– quando vengono eseguite delle regolazioni;
– quando viene eseguito un bump test;
– quando il sensore si trova nella fase di riscaldamento;
– quando il sistema è nella modalità di manutenzione;
Per la corrente dell'interfaccia analogica che corrisponde al
segnale analogico, si veda 15.2.
Esempio di visua-
Descrizione
lizzazione
Il valore è al di sopra del campo di
misura
La concentrazione di gas è al di sopra
del campo di misurazione del sen-
sore.
Interfaccia analogica: superamento
del campo di misura
Relè: interruttore relè A2
Istruzioni per l'uso
.
.
|
Dräger Polytron 5000 Series
