4.8.1.2. Hoek en horizontale positie

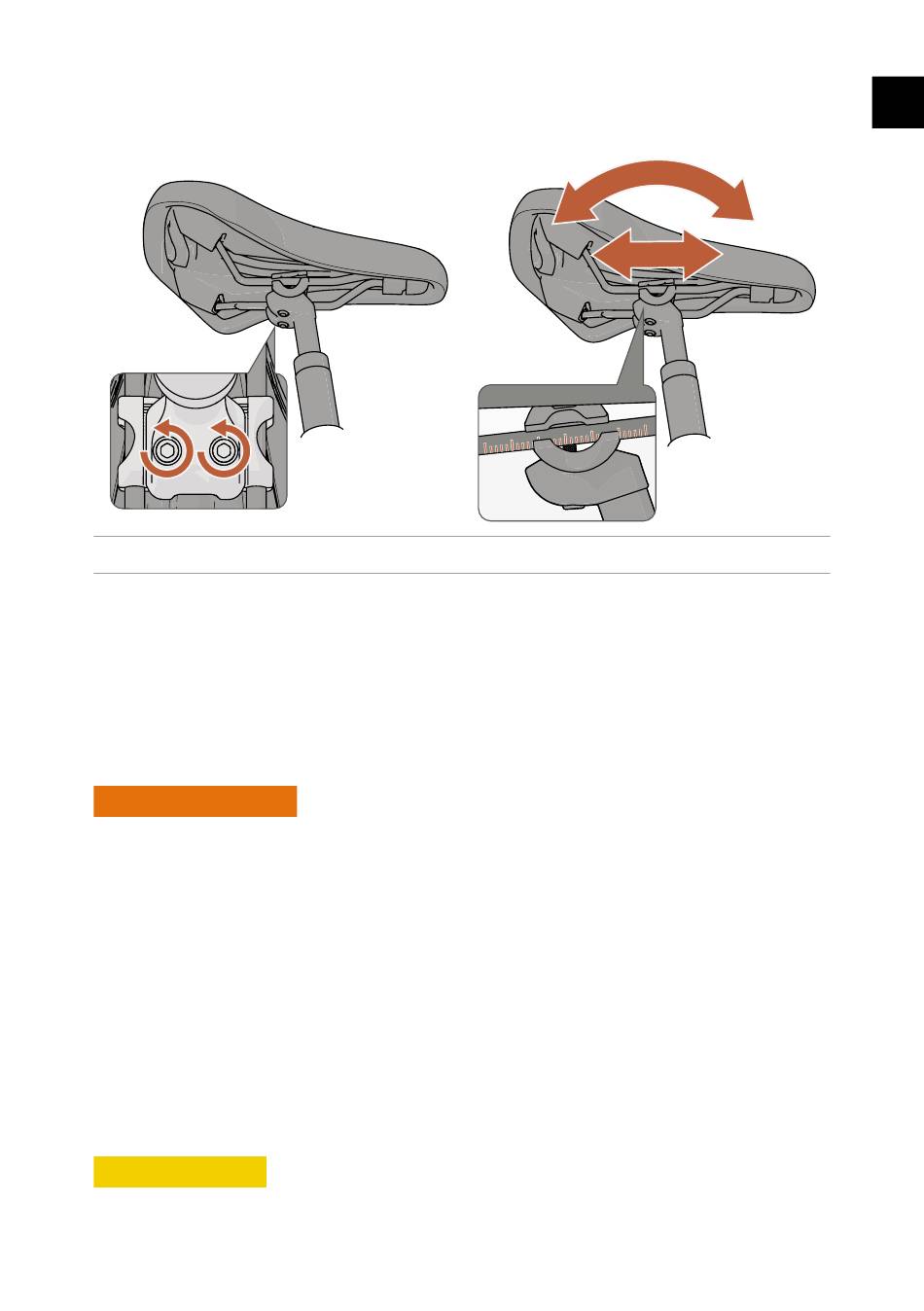

Figuur 23 - Stelschroeven losdraaien en zadelstand afstellen.
1. Stel de hoek van het zadel u af met behulp van de twee stelschroeven onder het zadel.
2. Kantel het zadel u tot deze in de gewenste hoek staat.
Optioneel: Draai beide stelschroeven iets los en schuif het zadel naar voor of achter om de
4
horizontale stand van het zadel naar wens aan te passen.
3. Vergrendel de stand van het zadel door de stelschroeven aan te draaien met het specifieke
aandraaimoment, zoals aangegeven op de onderzijde van de zadelklem. Gebruik hiervoor een
momentsleutel.
WAARSCHUWING
6
Bij het monteren of afstellen van het zadel moeten twee bouten aangedraaid worden om het
zadel vast te zetten.
• Wanneer een bout strakker wordt aangedraaid dan voorgeschreven, bestaat een kans op
overbelasting. Hierdoor zou de bout bij langdurig zware belasting tijdens het fietsen kunnen
breken.
• Wanneer een bout te los zit, kan het zadel verschuiven in de rails. Dit kan ook een
hefboomeffect veroorzaken waardoor de bouten of onderdelen aan het zadel of de klem
kunnen breken. Dit kan tot gevaarlijke situaties leiden. Het voorgeschreven aandraaimoment
staat op de zadelpen en alle aandraaimomenten van de fiets zijn te vinden in bijlage 2 van
deze handleiding. Controleer zelf eens per maand of het zadel goed vastzit, maar draai niet
harder aan dan voorgeschreven. Als u geen momentsleutel heeft laat dan de zadelbevestiging
door uw dealer bij elke servicebeurt controleren.
VOORZICHTIG
6
Op de zadelrails staat een markering waarbinnen de klem bevestigd dient te worden. Bevestig
het zadel binnen de markering.
