Functieblok: Tweehandencontrole (Two-Hand Controller)

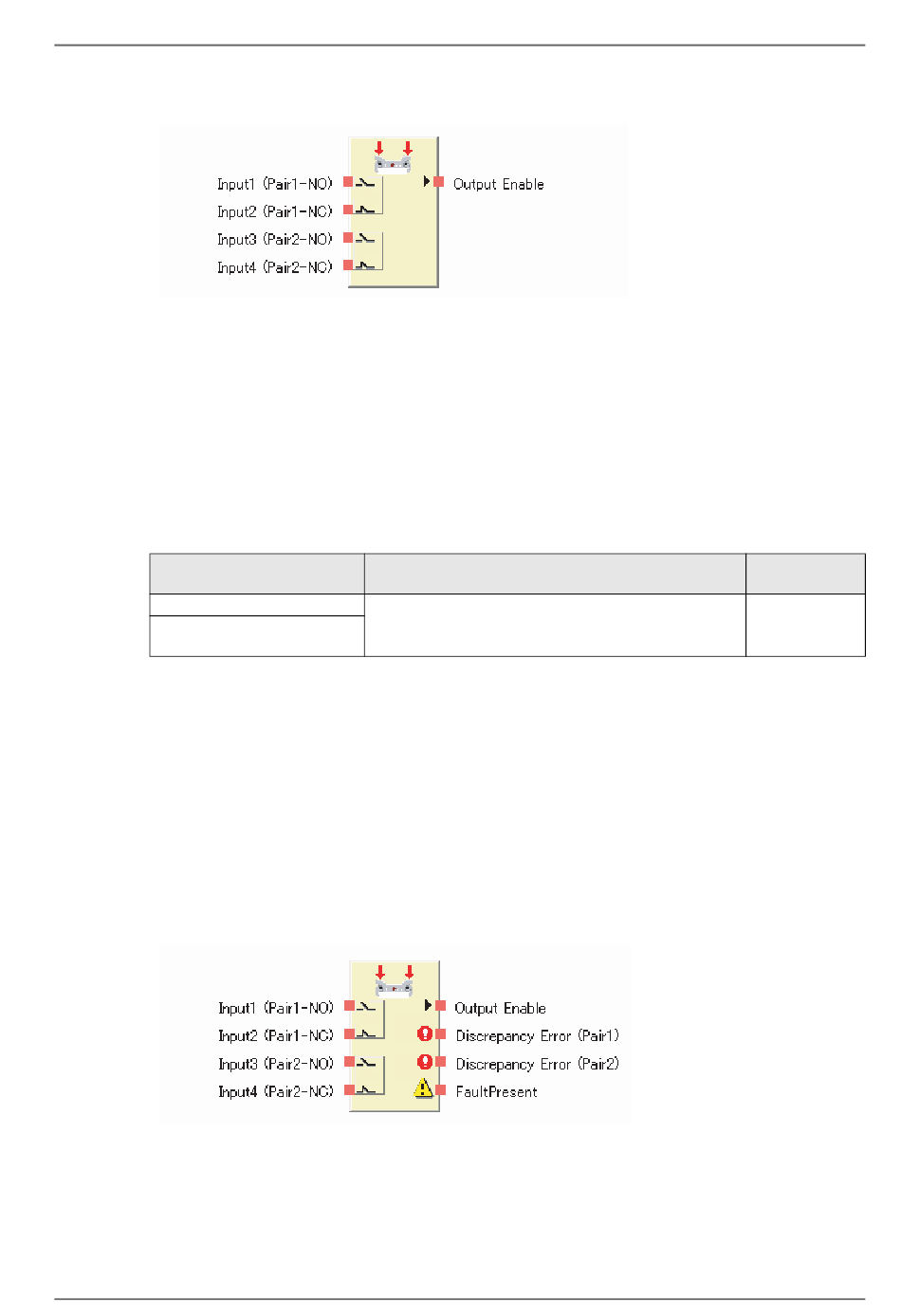

Diagram
Standaardaansluitingen
Algemene beschrijving
Met het functieblok Two-hand Control kunt u de status van een tweehandenschakelaar bewaken.
Het functieblok Two-hand Control kan worden gebruikt met een geschikte tweehandenschakelaar om te
voldoen aan de vereisten van type III C in EN 574, Tweehandenregelapparaten, functioneel aspect – principe
voor ontwerp.
Het signaal Output Enable zal alleen worden ingeschakeld als beide ingangen van de
tweehandenschakelaar actief zijn en voldoen aan de vereisten van EN 574. Het signaal Output Enable
zal worden uitgeschakeld als ingangen van de tweehandenschakelaar niet voldoen aan de vereisten
van EN 574, als een ingang niet-actief is of als er een fout voor het functieblok wordt gedetecteerd.
Instelparameters
Parameter
Afwijkingstijd ingangspaar 1
Afwijkingstijd ingangspaar 2
De afwijkingstijden moeten langer duren dan de cyclustijd van de NE1A-SCPU01.
Optionele uitgang
De volgende foutuitgangen kunnen ook worden gebruikt om te programmeren. U kunt deze optionele
uitgangen weergeven door het aantal uitgangen te verhogen dat wordt weergegeven op de tabpagina In/Out
Settings (Instelling In/Uit) van de functieblokeigenschappen.
Afwijkingsfout paar 1
Afwijkingsfout paar 2
Instelling uitgang Fout aanwezig
Een uitgang Fout aanwezig kan ook worden gebruikt om te programmeren.
U schakelt deze uitgang in door het selectievakje Use Fault Present (Fout aanwezig gebruiken) op de
tabpagina In/Out Setting (Instelling In/Uit) van het dialoogvenster met eigenschappen van blokfuncties
te selecteren.
Maximaal aantal I/O's voor een functieblok Two-hand Control
6-5 Opdrachtverwijzing: Functieblokken
Instelbereik
0 tot 30 s in stappen van 10 ms
Er wordt geen controle van de afwijkingstijd uitgevoerd
als 0 is ingesteld.
Standaardin-
stelling
30 ms
