8-1
Werking van de NE1A-SCPU01
8-1-1
Functionaliteit overzicht
De volgende modi worden ondersteund door de NE1A-SCPU01.
•
Modus SELF-DIAGNOSTIC (Zelfdiagnose)
Zelfdiagnose wordt intern uitgevoerd door de NE1A-SCPU01. Dit is vereist voor de waarborging van de
veiligheidsfuncties.
•
Modus CONFIGURING (Configureren)
De modus CONFIGURING (Configureren) is actief tijdens het wachten op de voltooiing van de configu-
ratie vanuit de Network Configurator. De NE1A-SCPU01 schakelt over naar de configuratiemodus als
het apparaat nog niet is geconfigureerd nadat de initialisatie is voltooid of als de configuratiegegevens
een fout bevatten.
•
Modus IDLE (Niet-actief)
Het apparaat bevindt zich in de modus IDLE (Niet-actief) terwijl wordt gewacht op de modus RUN
(In bedrijf) nadat de initialisatie is voltooid.
Niet-veiligheidsgerelateerde controle (I/O-standaardcommunicatie, berichtcommunicatie, enzovoort)
wordt ondersteund.
•
Modus RUN (In bedrijf)
Veiligheidscontrole (gebruikersprogramma, I/O-veiligheidscommunicatie, I/O-veiligheidsvernieuwings-
controle) en niet-veiligheidsgerelateerde controle (I/O-standaardcommunicatie, berichtcommunicatie,
enzovoort) worden allebei ondersteund.
•
Status ABORT (Afbreken)
De NE1A-SCPU01 schakelt over naar de afbreekmodus als de schakelaarinstelling van de
NE1A-SCPU01 is gewijzigd nadat de configuratie is voltooid. De NE1A-SCPU01 beëindigt alle functies,
met uitzondering van berichtcommunicatie, en brengt ze in een veiligheidsstatus.
Wanneer de schakelaarinstellingen van de NE1A-SCPU01 moeten worden gewijzigd door wijzigingen
in het gebruikerssysteem, herstelt u de standaardinstellingen van de NE1A-SCPU01. Raadpleeg Sectie
7: Overige functies (pagina 109) voor de wisfunctie.
•
Status CRITICAL ERROR (Kritieke fout)
De NE1A-SCPU01 schakelt over naar deze status als er een kritieke fout optreedt. De NE1A-SCPU01
beëindigt alle functies en brengt ze in een veiligheidsstatus.
8-1-2
De bedrijfsmodus controleren

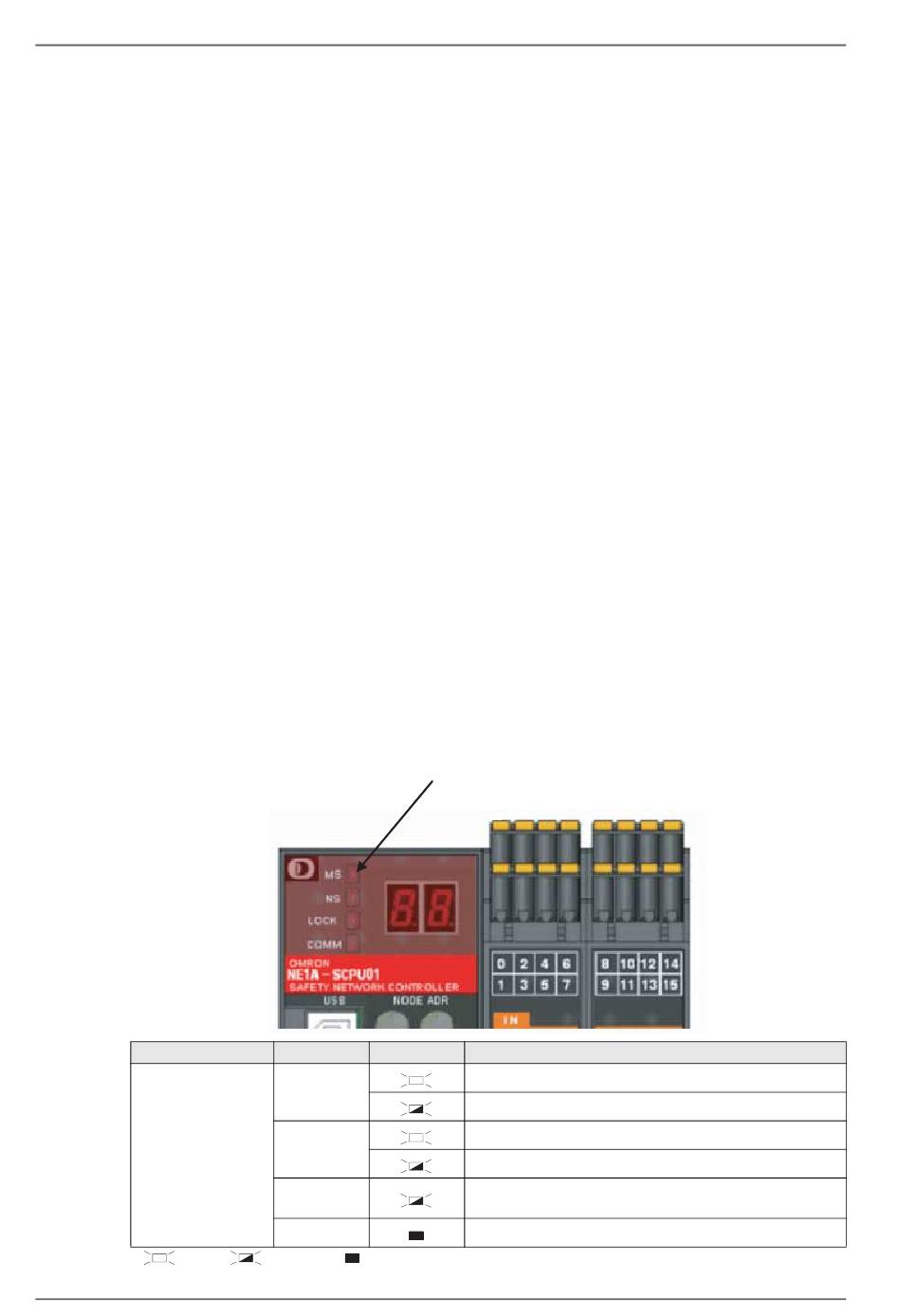

Controleren met de MS-indicator
De gebruiker kan de bedrijfsmodus controleren met de MS-indicator op de voorkant van de NE1A-SCPU01.
Indicatornaam
MS (modulestatus)
: AAN
114
Sectie 8: Werking van de NE1A-SCPU01 en reactie op onderbrekingen van de voeding
MS-indicator (modulestatus)
Kleur
Status
Groen
Rood
Groen/rood
-
: Knippert
: UIT
Betekenis
Modus RUN (In bedrijf)
Modus IDLE (Niet-actief)
Kritieke fout
Afbreken
Zelfdiagnose, wacht op TUNID-instelling of wacht
op configuratie.
Geen voeding.
