Instellingen I/O-veiligheidsaansluiting
De NE1A-SCPU01 en veiligheidsslaves kunnen alleen I/O-veiligheidscommunicatie uitvoeren als
veiligheidsaansluitingen zijn ingesteld. Een 'aansluiting' is een logisch communicatiepad voor een master
en een slave om met elkaar te communiceren.
De volgende instellingen zijn instellingen voor I/O-veiligheidsaansluitingen:
1.
Instellingen voor I/O-aansluitingen (I/O-gegevens selecteren die in de slave worden gebruikt)
2.
Instelling open type
3.
Instelling aansluitingstype
4.
Instelling EPI (verwachte pakketinterval gegevens)
Veiligheidsin-
gangsslave
Gegevens A
Gegevens B
Gegevens C
Veiligheidsin-
gangsslave
Gegevens D
Gegevens E

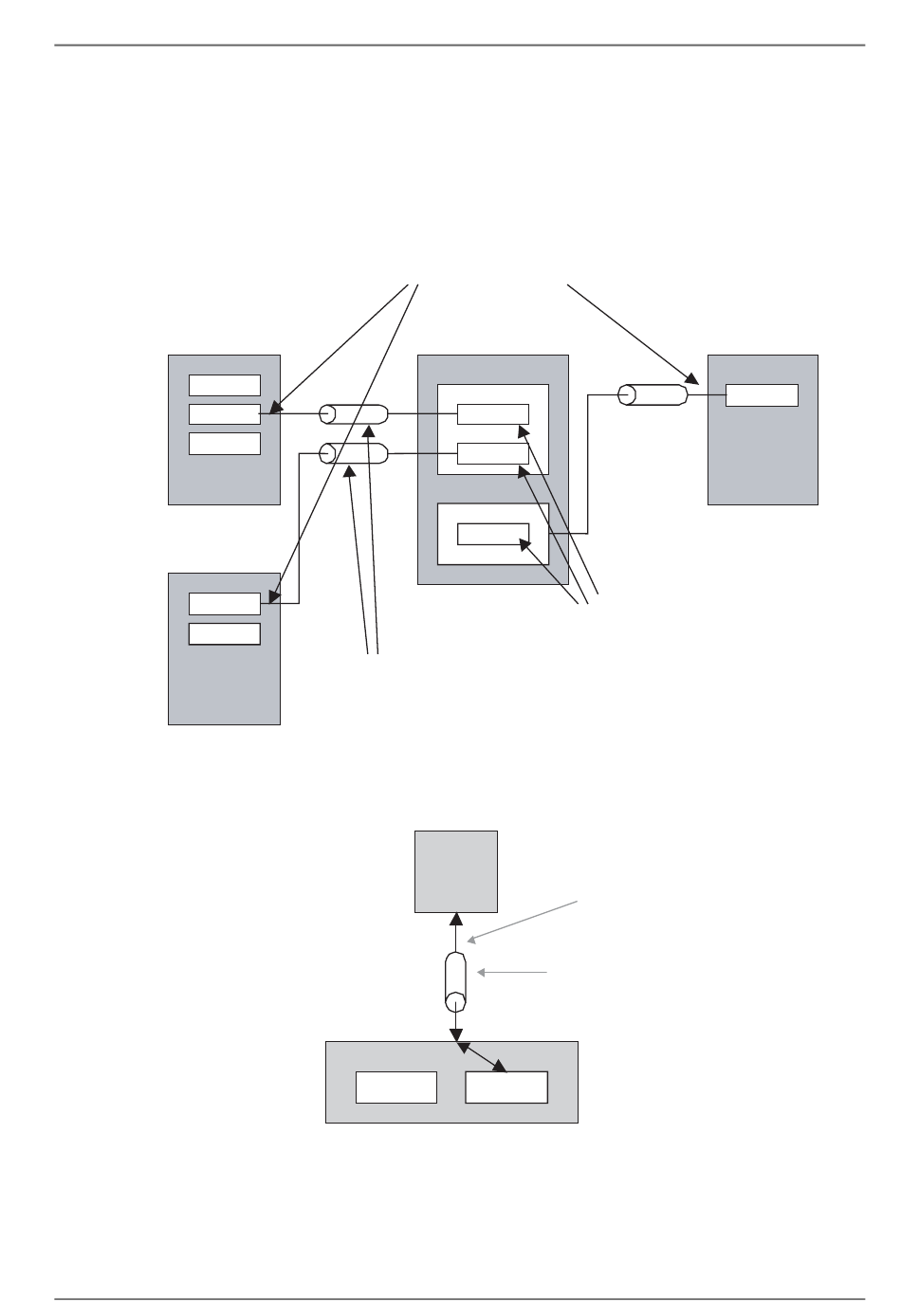

Instellingen I/O-aansluiting
Sommige slaves hebben intern meerdere I/O-gegevens (I/O-aansluitingsmodelgegevens) en de gegevens
die daarvan moeten worden gecommuniceerd, kunnen worden geselecteerd. Hier kunnen de in de NE1A-
SCPU01 toe te wijzen gegevens worden opgegeven uit de gegevens in de geregistreerde veiligheidsslave.
4-4 Functie veiligheidsmaster
(1) Selecteer I/O-gegevens voor elke slave.
NE1A (veiligheidsmaster)
I/O-geheugen (ingangen)
Gegevens B
Gegevens D
I/O-geheugen (uitgangen)
Gegevens F
(3) Selecteer veiligheidsaansluiting en stel voor
elke aansluiting netwerkparameters in
NE1A
Gegevens A
Gegevens B
Veiligheidsuitgangsslave
(2) Network Configurator wijst automatisch
veiligheidsslaves toe
I/O-gegevens
Aansluiting
Veiligheidsslave
Gegevens F
