Functie standaardslaves
4-6-1
I/O-standaardcommunicatie als standaardslave
De NE1A-SCPU01 kan als een standaardslave functioneren. Eén NE1A-SCPU01 kan tegelijkertijd als een
veiligheidsmaster, veiligheidsslave en standaardslave functioneren.
Interne NE1A-SCPU01-statusinformatie wordt ook opgenomen in de gegevens die worden toegewezen aan
de standaardmaster en dus kan een bewakingssysteem met een PLC tot stand worden gebracht.
Als u de NE1A-SCPU01 I/O-standaardcommunicatie wilt laten uitvoeren als een standaardslave, zijn de
volgende stappen nodig:
1.
Maken van I/O-gegevens (slave-I/O) voor gebruik als een standaardslave
2.
Registratie in de standaardmaster
3.
Aansluitingsinstellingen in de standaardmaster

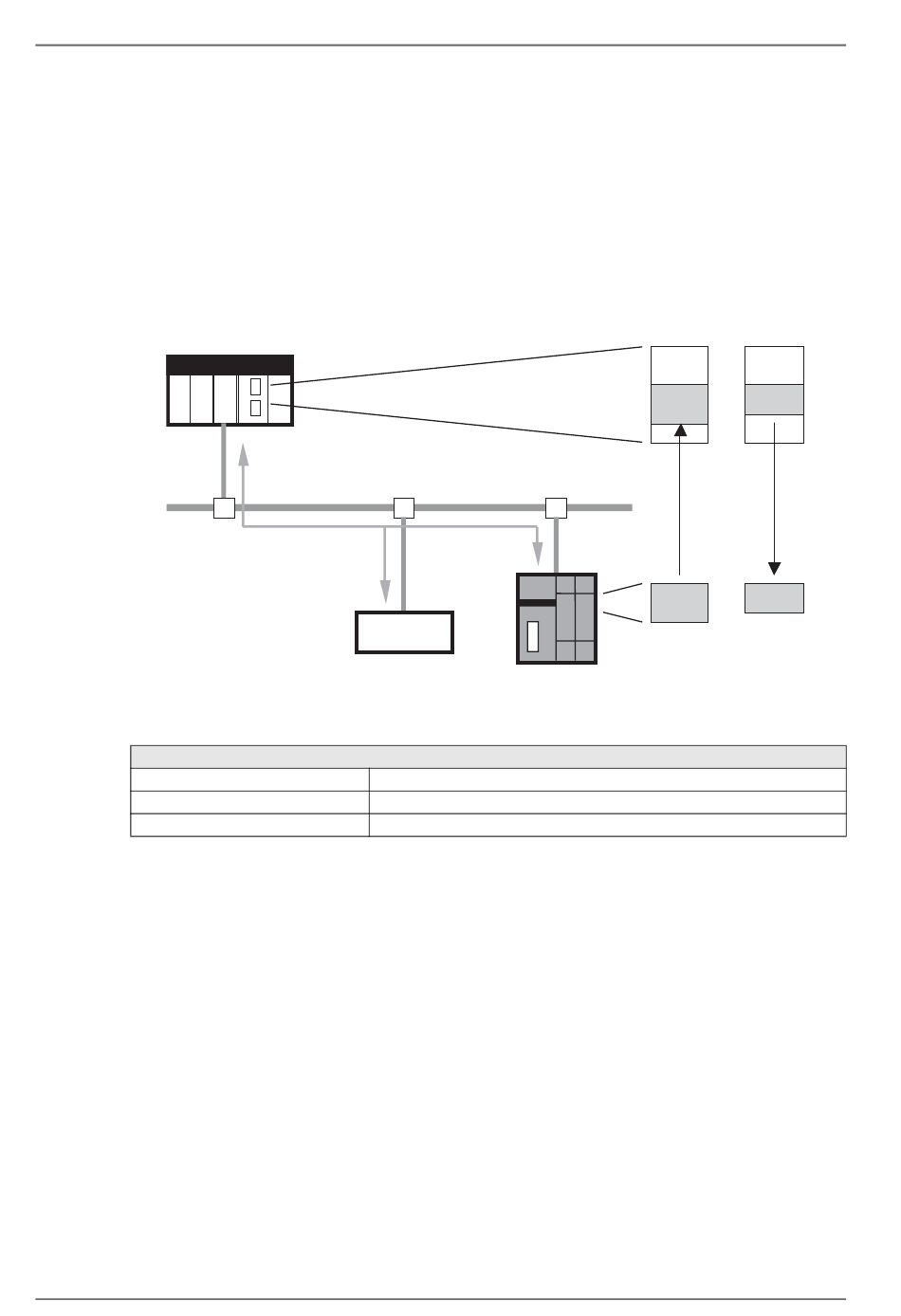

Standaard-PLC
Standaardmaster
Specificaties standaardslave
I/O-standaardaansluitingen
Aantal aansluitingen
Maximale gegevensgrootte
Type verbinding
1
De maximale gegevensgrootte is acht bytes invoer of nul bytes uitvoer wanneer een Bitstrobe-
aansluiting is geselecteerd.
2
COS- en Cyclic-aansluitingen kunnen niet tegelijkertijd worden gebruikt.
4-6-2
I/O-gegevens maken (slave-I/O) voor gebruik als standaardslave
Als u de NE1A-SCPU01 I/O-standaardcommunicatie wilt laten uitvoeren als een standaardslave, moet
u I/O-gegevens maken voor gebruik voor een DeviceNet-slave. De geheugenblokken voor deze I/O-gege-
vens worden slave-I/O genoemd.
•
Slave-I/O-blokken kunnen voor maximaal 2 aansluitingen worden gemaakt.
•
De maximale gegevensgrootte voor slave-I/O is 16 bytes.
•
De volgende statusinformatie kan in I/O-gegevens worden opgenomen als het I/O-type van de slave-I/O
slave-ingang is.
•
Algemene status
•
Status lokale ingangen
•
Status lokale uitgangen
•
Status testuitgang/mutinglamp
60
I/O-standaardcommunicatie
NE1A
(standaardslave)
max. 2
16 bytes invoer of 16 bytes uitvoer (per aansluiting)
2
Poll, Bitstrobe, COS
of Cyclic
Sectie 4: DeviceNet-communicatiefuncties
IN-gebied
UIT-gebied
Slave OUT
Slave IN
1
2
