3-1-2
Montage in de schakelkast
•
Gebruik de NE1A-SCPU01 in een behuizing van beveiligingsklasse IP54 of hoger conform IEC/EN 60529.
•
Gebruik DIN-rail (TH35-7,5/TH35-15 conform IEC 61075) om de NE1A-SCPU01 in de schakelkast te
monteren. Monteer de NE1A-SCPU01 op de DIN-rail met PFP-M-eindplaten (niet meegeleverd met de
NE1A-SCPU01) om te voorkomen dat het apparaat door trillingen van de DIN-rail valt.
•

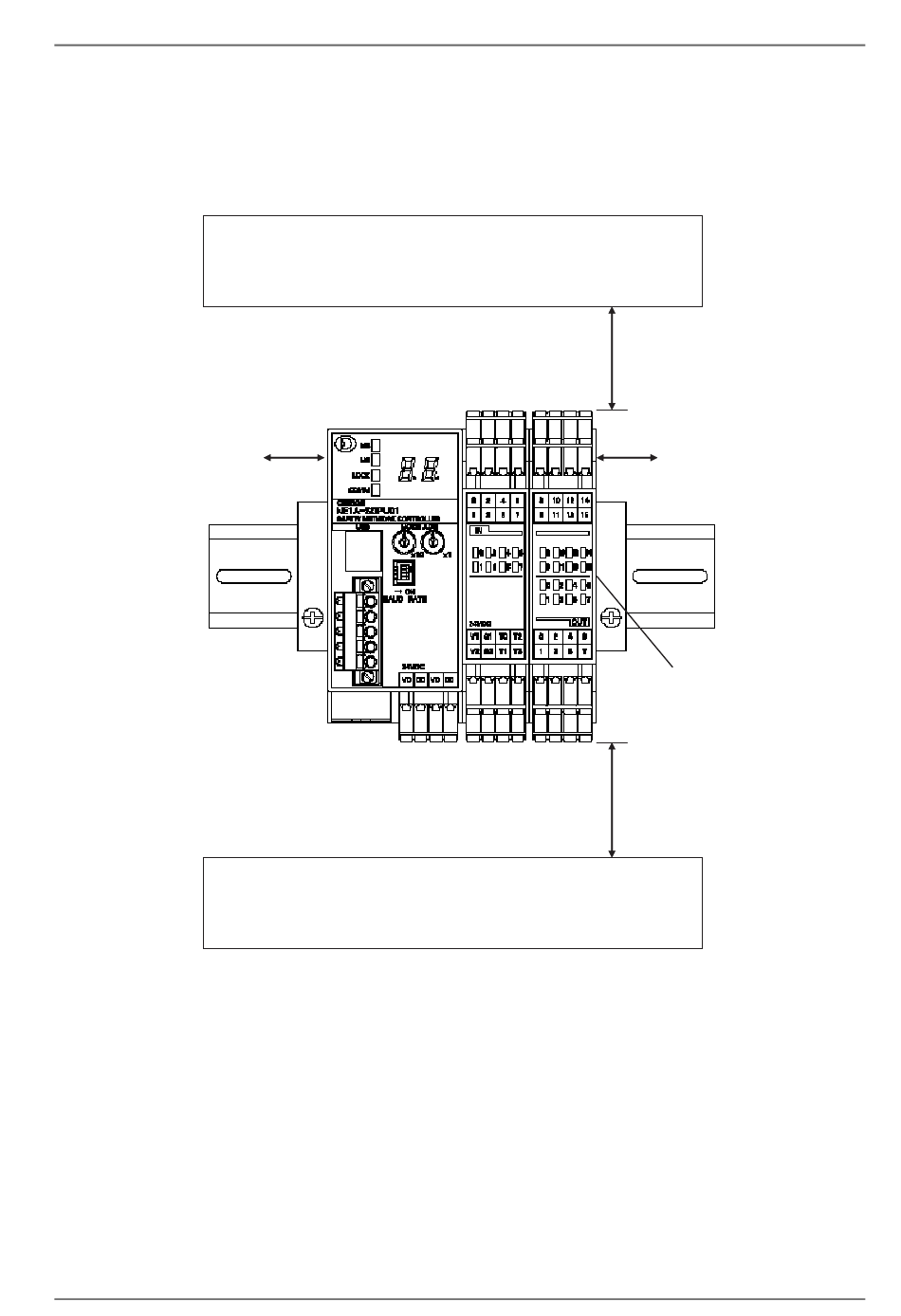

Zorg voor voldoende ruimte rondom de NE1A-SCPU01, minstens 5 mm aan de zijkanten en minstens
50 mm aan de boven- en onderkant, voor ventilatie en bedrading.
Opmerking:
3-1 Installatie
Kabelgoot
5 mm min.
Kabelgoot
De NE1A-SCPU01 kan alleen op DIN-rail worden gemonteerd. Monteer de NE1A-SCPU01
niet met schroeven in de schakelkast.
50 mm min.
5 mm min.
DIN-rail van
35 mm
Eindplaat-
model: PFP-M
50 mm min.
35
