2-1
Benamingen en functies

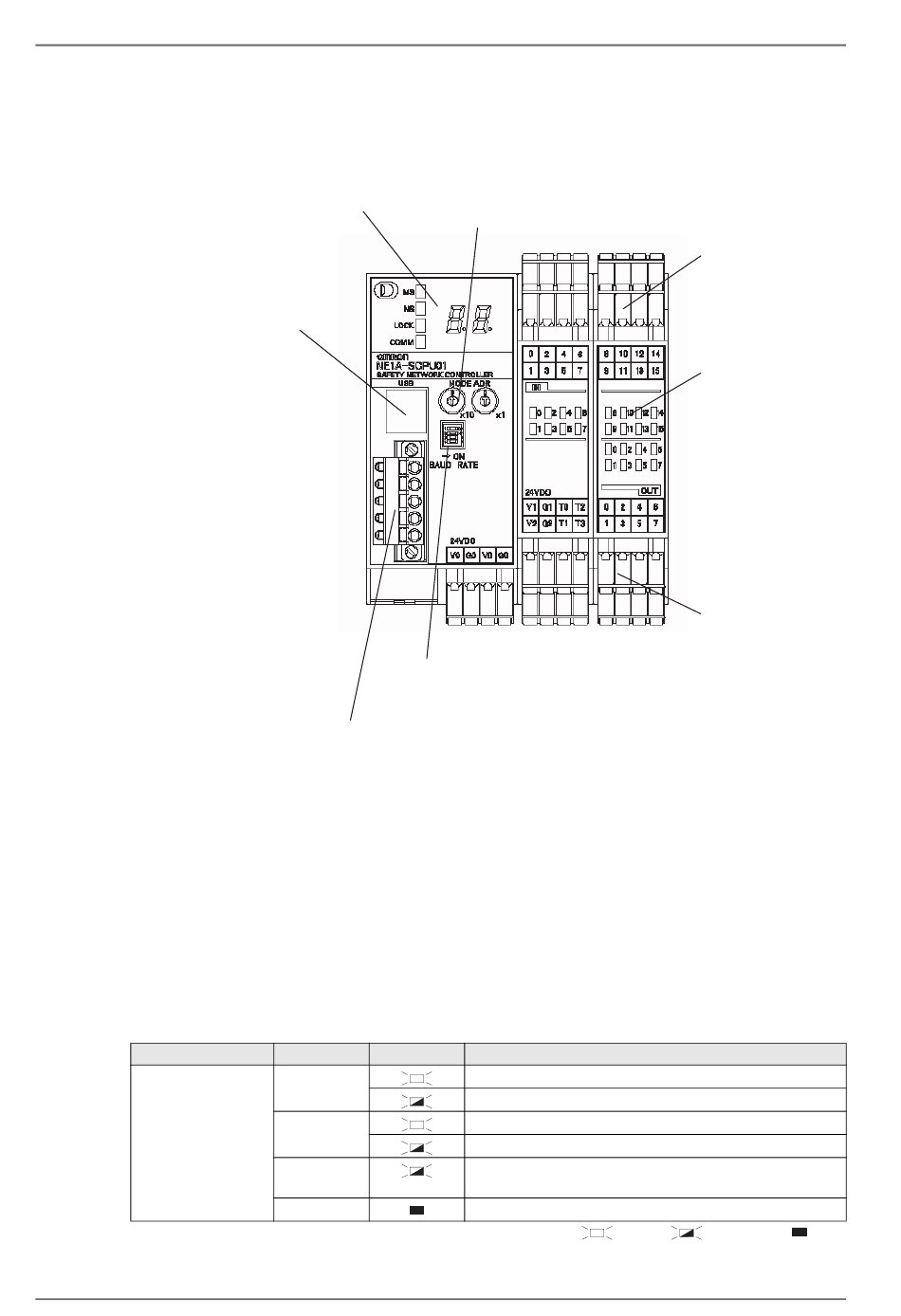

In deze sectie worden de onderdeelnamen en functies van de NE1A-SCPU01 beschreven.
2-1-1
Benamingen
•
DeviceNet-communicatieconnector:
voor aansluiting op de netwerkcommunicatiekabel.
De voeding voor communicatie is ook afkomstig van deze connector.
De XW4G-05C1-H1-D is bedoeld voor node-aansluitingen.
2-1-2
Indicator-/displaygebieden
Statusindicatoren
De volgende LED-indicatoren geven de status weer van de NE1A-SCPU01, het netwerk en de I/O-circuits.
•
MS (modulestatus)
•
NS (netwerkstatus)
•
LOCK (configuratievergrendelingsstatus)
•
COMM (USB-communicatiestatus)
•
IN 0 tot 15 (status lokale ingangen)
•
OUT 0 tot 7 (status lokale uitgangen)
Indicatornaam
MS
(modulestatus)
28
Indicator-
/displaygebied
USB-poort
(B-connector)
Baudrate-schakelaar:
hiermee stelt u de DeviceNet-baudrate in.
Kleur
Status
Groen
Rood
Groen/rood
-
Node-adresschakelaars:
stelt het DeviceNet-slave-adres in als een
decimaal getal van 2 cijfers
Betekenis
Normale bedrijfsstatus
Niet-actieve status
Kritieke foutstatus
Afbreekstatus
Wacht op TUNID-instelling tijdens zelfdiagnose of wacht
op configuratie.
Geen voeding.
Sectie 2: Technische gegevens en benamingen
Plaats van
aansluit-
klemmen
Indicator-
gebied
Plaats van
aansluit-
klemmen
: AAN
: Knippert
: UIT
