Toepassings- en configuratievoorbeelden
A-1
Noodstoptoepassing: modus met twee kanalen en handmatige reset

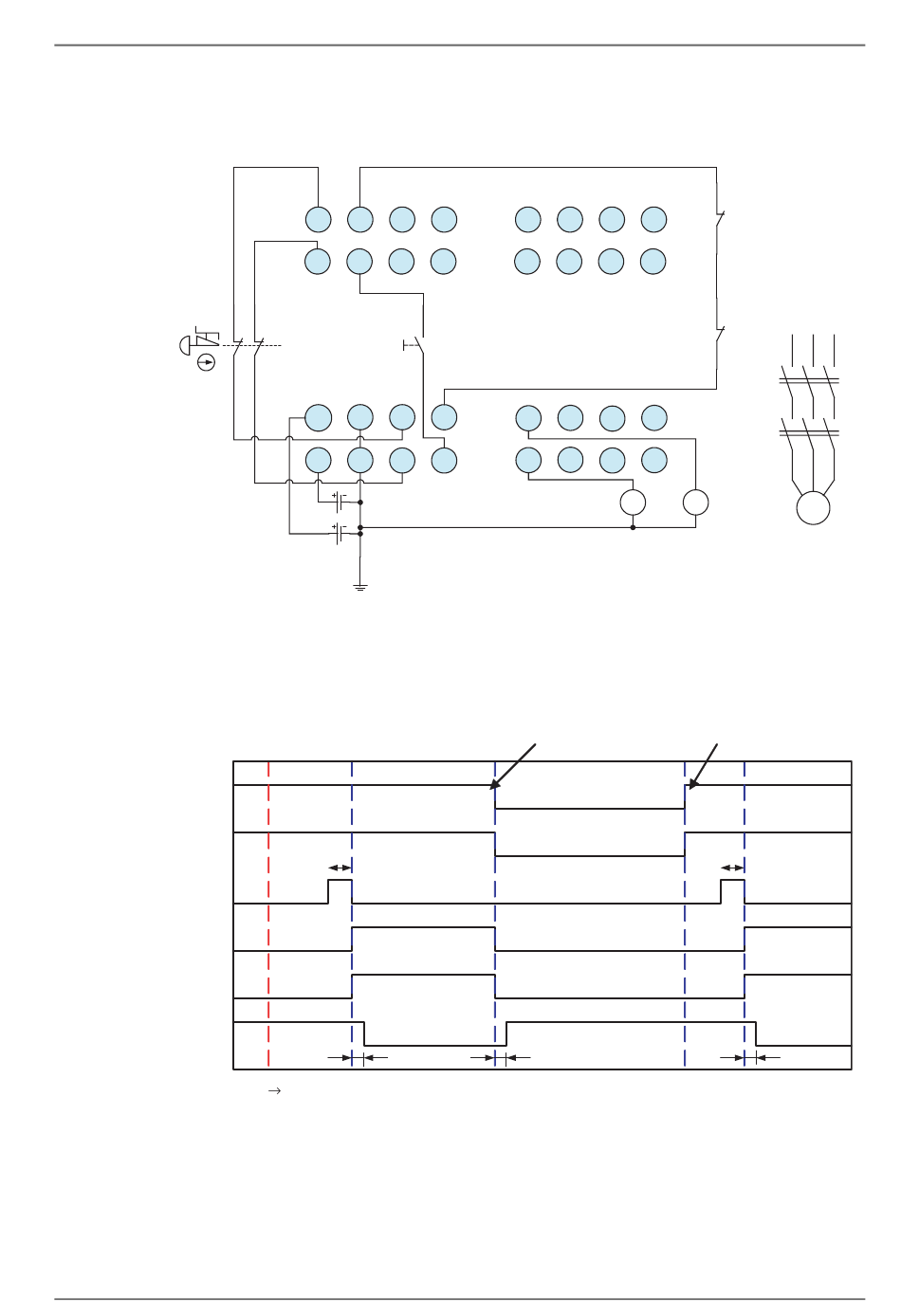

Bedradingsschema
S1
Opmerking: Sluit een 24 VDC-voeding aan op de klemmen V0 en G0 (voedingsklemmen voor interne circuits).
Tijdschema
E-STOP
(Noodstop)
11-12
E-STOP
(Noodstop)
21-22
Wissen
KM1
KM2
Externe
relaisbe-
waking
Terug-
koppeling
Idle (Niet actief)
A-1 Noodstoptoepassing: modus met twee kanalen en handmatige reset
I0
I2
I4
I1
I5
I3
11 21
12 22
G1
T0
V1
V2
G2
T1
E2
E1
Meer dan
350 ms
In bedrijf
T
Externe relaisbewaking
I6
I8
I10
I12
I7
I9
I13
I11
T2
O0
O2
O4
T3
O1
O3
O5
E1 en E2:
24 VDC-voedingen
S1:
Noodstopschakelaar
S2:
Reset-schakelaar
KM1 en KM2:
Magneetschakelaars
Noodstopknop (E-STOP)
is ingedrukt.
T
Externe relaisbewaking
I14
KM1-NC
I15
KM2-NC
KM1
O6
KM2
O7
KM2
KM1
Noodstopknop is
ingedrukt.
Meer dan
350 ms
T
Externe relaisbewaking
M
