5-2
Veiligheidsingangen
5-2-1
Overzicht
De NE1A-SCPU01 is voorzien van 16 veiligheidsingangsklemmen.
Door de installatie en bedrading te selecteren op basis van de types invoerapparaten die zullen worden
aangesloten of van het te bereiken veiligheidsniveau, kan de NE1A-SCPU01 op flexibele wijze verschillende
toepassingen afhandelen. NE1A-SCPU01-veiligheidsingangen kunnen bijvoorbeeld op de hieronder
beschreven manier worden gebruikt.

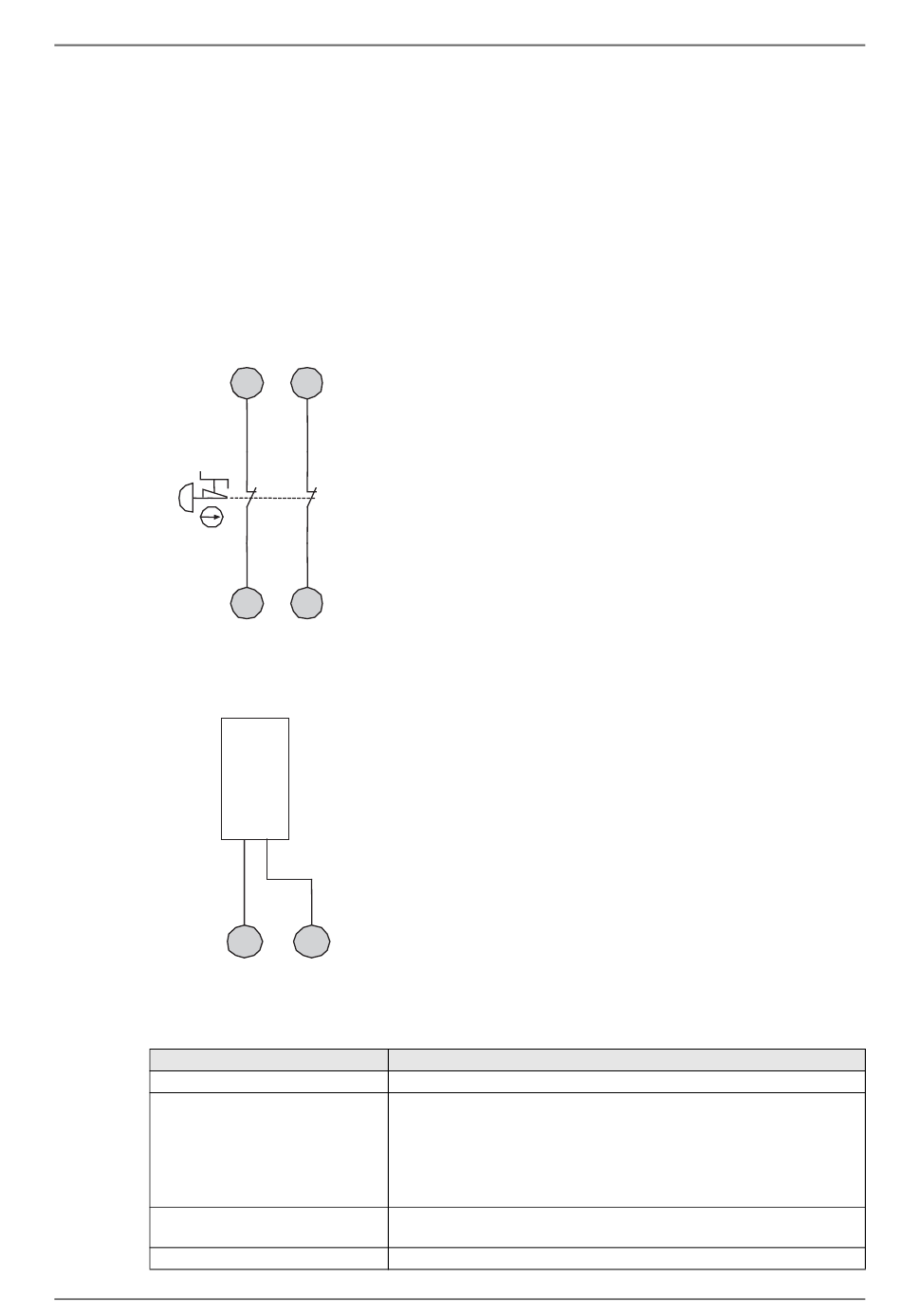

Aansluiting op contactuitgangsveiligheidsapparaten
Het testuitgangssignaal (een pulsuitgang) wordt ingevoerd door aansluiting op een contactuitgangsapparaat.
Fouten in ingangssignaallijnen kunnen dan worden gedetecteerd door het testuitgangssignaal in te voeren.
•
Kortsluitingen naar de voedingslijn (positieve pool)
•
Aardingsfouten
•
Kortsluitingen tussen ingangssignalen
Aansluiting van halfgeleidersuitgangsveiligheidsapparaten
De uitvoer van een 24VDC-halfgeleider, zoals de OSSD-uitvoer van een lichtscherm, wordt ingevoerd.
Fouten in de OSSD-uitgangssignaallijn (d.w.z. de NE1A-SCPU01-ingangssignaallijn) worden gedetecteerd
bij het externe aansluitapparaat.
OSSD
PNP-
uitgang
5-2-2
Instelling van modus ingangskanaal
De modus ingangskanaal van lokale veiligheidsingangen wordt ingesteld op basis van het type extern
apparaat dat moet worden aangesloten.
Kanaalmodus
Not used
Test pulse from test output
Used as a safety input
Used as a standard input
5-2 Veiligheidsingangen
T0
T1
11
21
12
22
IN0
IN1
Licht-
scherm
OSSD2
PNP-uitgang
IN0
IN1
Beschrijving
Ingang niet aangesloten op een extern apparaat.
Sluit een contactuitgangsveiligheidsapparaat aan op een testuitgang
Als deze modus is geselecteerd, selecteert u de testuitgangsklem die
u wilt gebruiken als de testbron. Vervolgens stelt u de testuitgangmo-
dus in op Pulstestuitgang. Zo kunnen kortsluitingen met de voedingslijn
(positieve pool), aardingsfouten en kortsluitingen met andere ingangs-
signaallijnen worden gedetecteerd.
Wordt gebruikt voor de aansluiting van veiligheidsapparaten met een
halfgeleideruitgang, zoals een lichtscherm.
Ingang aangesloten op een standaard (niet-veiligheids-) apparaat.
67
