1-2
Systeemconfiguratie
1-2-1

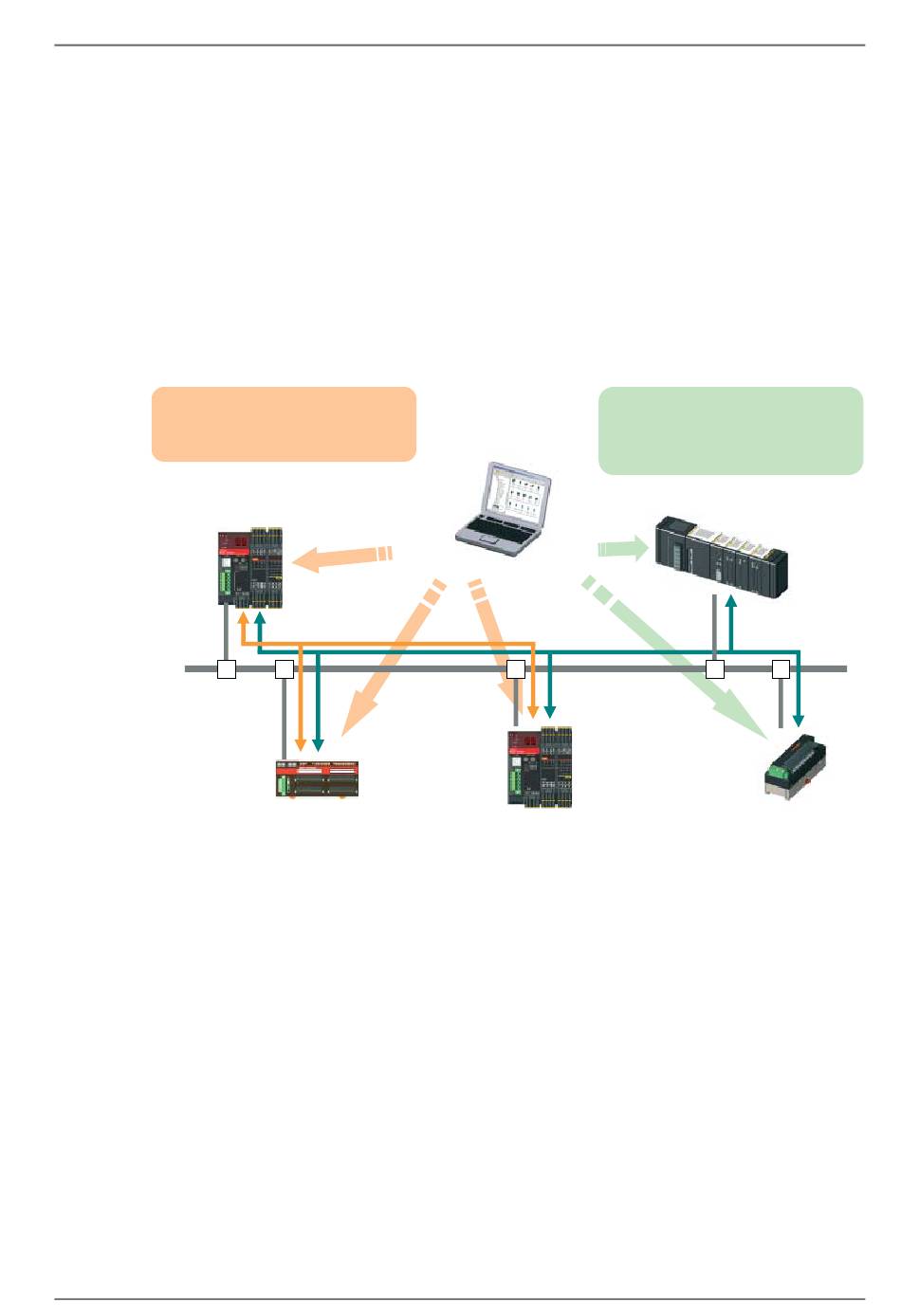

Overzicht DeviceNet-veiligheidssysteem
DeviceNet is een open multi-bit netwerk van meerdere leveranciers waarin de besturingselementen in de
machine en lijnbesturingsniveaus worden gecombineerd met informatie. Het DeviceNet-veiligheidsnetwerk
voegt veiligheidsfuncties toe aan het conventionele protocol voor DeviceNet-standaardcommunicatie.
Het DeviceNet-veiligheidsconcept is goedgekeurd door een onafhankelijke organisatie (TUV Rijnland).
Nat als bij DeviceNet, kunnen apparaten van derden die compatibel zijn met DeviceNet-veiligheid worden
aangesloten op een DeviceNet-veiligheidsnetwerk. Apparaten die compatibel zijn met DeviceNet en
apparaten die compatibel zijn met DeviceNet-veiligheid kunnen ook op hetzelfde netwerk worden
gecombineerd en aangesloten.
Door producten die compatibel zijn met DeviceNet-veiligheid te combineren kunt u een
veiligheidscontrolesysteem en een netwerksysteem creëren dat voldoet aan de vereisten van
veiligheidsintegriteitsniveau 3 conform IEC 61508 (Functionele veiligheid van elektrische/elektronische/
programmeerbare elektronische systemen verbandhoudend met veiligheid) en die van veiligheidsklasse
4 conform EN 954-1.
Veiligheidscontrole als een Safety
Network-controller
· I/O-veiligheidscommunicatie
Safety Network-controller
- Veiligheidsmaster
- Standaardslave
1-2-2
Voorbeelden van systeemconfiguraties
Nu volgen voorbeelden van veiligheidscontrolesystemen met de NE1A-SCPU01.
•
Veiligheidscontrolesysteem met een NE1A-SCPU01-veiligheidsmaster
•
Systeem waarin een NE1A-SCPU01-veiligheidscontrolesysteem en een standaard PLC-bewakings-
controlesysteem zijn gecombineerd
•
Systeem waarin een gedistribueerd veiligheidscontrolesysteem is gecombineerd met meerdere
NE1A-SCPU01's en een centraal bewakingssysteem met standaard-PLC's
•
Standalone NE1A-SCPU01-systeem
•
Aansluiting met een Network Configurator
Veiligheidscontrolesysteem met een NE1A-SCPU01-veiligheidsmaster
Dit systeem gebruikt de NE1A-SCPU01 als een veiligheidsmaster en brengt een decentraal I/O-veiligheids-
systeem met veiligheidsslaves tot stand.
1-2 Systeemconfiguratie
Veiligheids-
configuratie
Veiligheids-
communicatie
Veiligheidsklem
- Veiligheidsslave
- Standaardslave
Network Configurator
Standaard-
configuratie
Standaard-
communicatie
Safety Network-controller
- Veiligheidsslave
- Standaardslave
Standaardbesturing en -bewaking
als een standaard-PLC
- I/O-standaardcommunicatie
- Expliciete berichtcommunicatie
Standaard-PLC/Standaardmaster
Standaardslave
19
