2-1-6

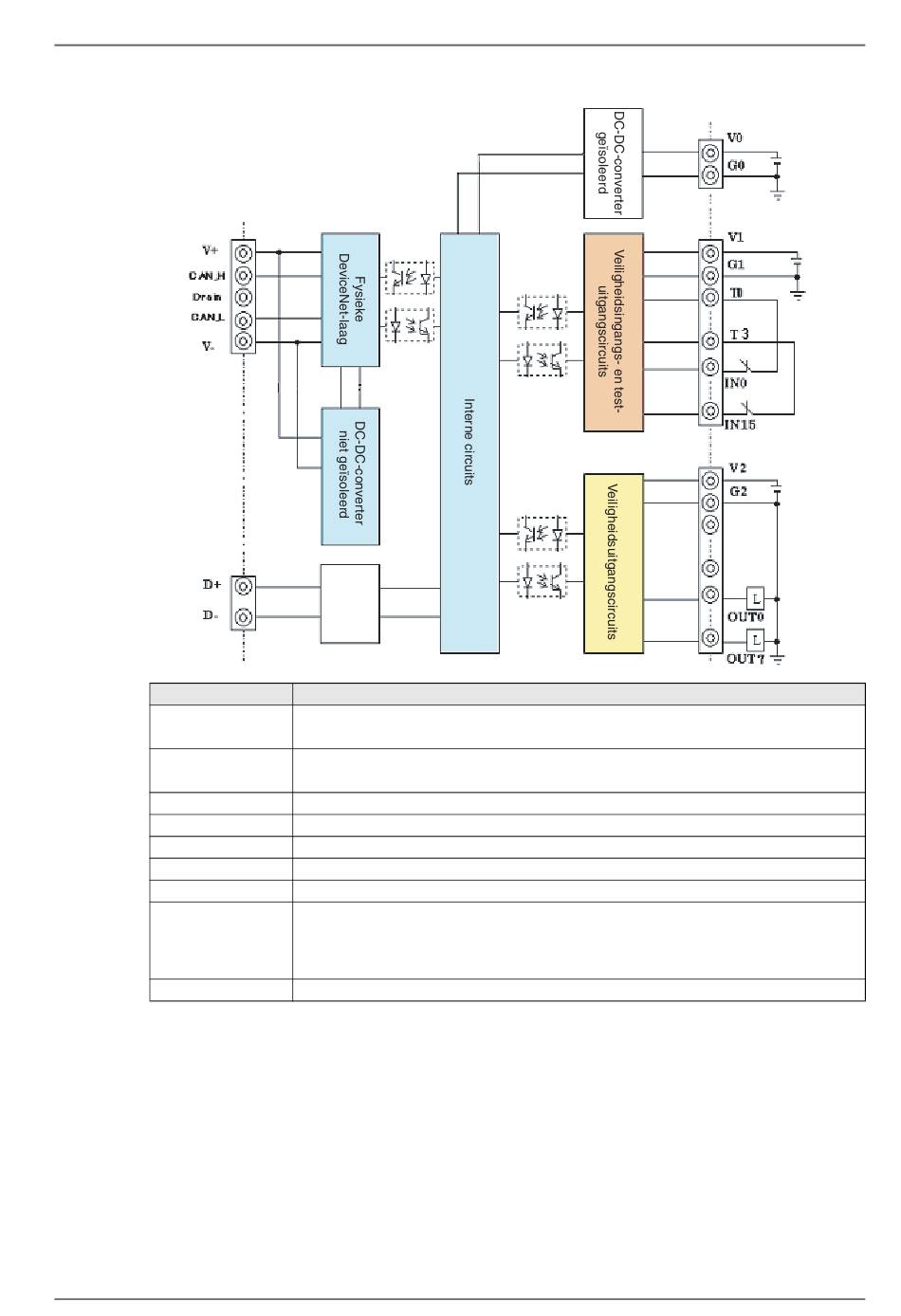

Ingangs-/uitgangsklemmen en interne aansluitingen
•
Aansluitklem
V0
G0
V1
G1
V2
G2
IN0 tot IN15
T0 tot T3
OUT0 tot OUT7
2-1 Benamingen en functies
Isolatie
USB
Beschrijving
Voedingsklem voor interne circuits
De twee V0-klemmen zijn intern aangesloten.
Voedingsklem voor interne circuits
De twee G0-klemmen zijn intern aangesloten.
Voedingsklem voor externe invoerapparaten en testuitgangen
Voedingsklem voor externe invoerapparaten en testuitgangen
Voedingsklem voor externe uitvoerapparaten
Voedingsklem voor externe uitvoerapparaten
Veiligheidsingangsklemmen
Testuitgangsklemmen die worden gebruikt voor aansluiting op veiligheidsingangen
IN0 tot IN15. Elke testuitgangsklem verzendt een ander testpulspatroon. Klem T3
ondersteunt ook een stroombewakingsfunctie voor het uitgangssignaal, bijvoorbeeld
voor een mutinglamp.
Veiligheidsuitgangsklemmen
Isolatie
Isolatie
24 VDC
24 VDC
24 VDC
31
