6-5-3
Functieblok: Bewaking noodstopknop
(Emergency Stop Pushbutton Monitoring)

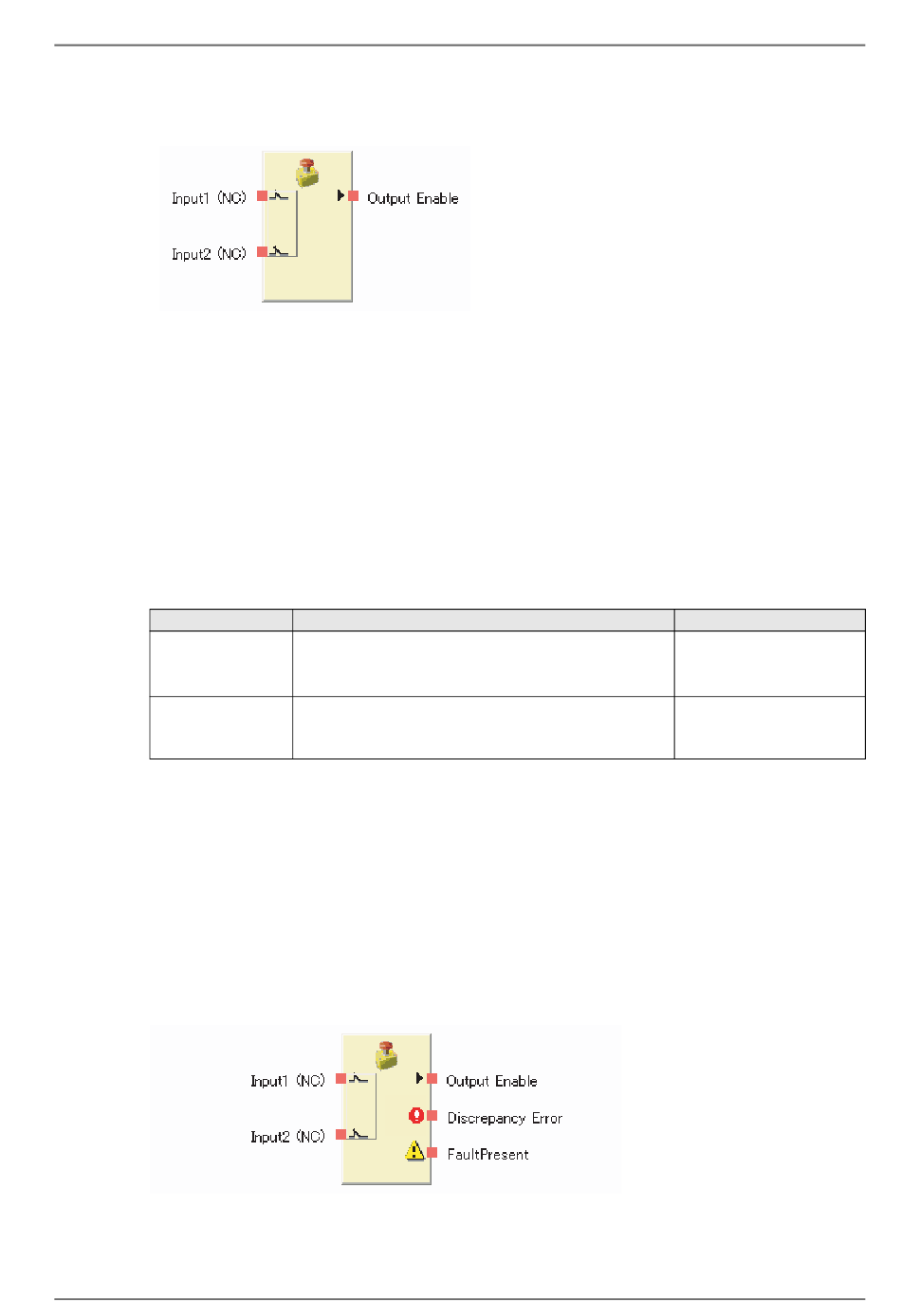

Diagram
Standaardaansluitingen
Algemene beschrijving
Met het functieblok Emergency Stop Pushbutton Monitoring kan de gebruiker een noodstopschakelaar bewaken.
Het signaal Output Enable gaat AAN als de ingang van de noodknop die wordt bewaakt actief is.
Het signaal Output Enable zal UIT gaan als de ingang niet-actief is of als een fout is gedetecteerd voor
het functieblok.
BELANGRIJK: Voor noodstoptoepassingen is een handmatige reset-functie vereist. Wanneer u het
Instelparameters
Parameter
Type ingang
Afwijkingstijd
De afwijkingstijd moet langer duren dan de cyclustijd van de NE1A-SCPU01.
Optionele uitgang
De volgende foutuitgang kan ook worden gebruikt om te programmeren. U kunt deze optionele uitgang
weergeven door het aantal uitgangen te verhogen dat wordt weergegeven op de tabpagina In/Out Settings
(Instelling In/Uit) van de functieblokeigenschappen.
•
Afwijkingsfout
Instelling uitgang Fout aanwezig
Een uitgang Fout aanwezig kan ook worden gebruikt om te programmeren.
U schakelt deze uitgang in door het selectievakje Use Fault Present (Fout aanwezig gebruiken) op de
tabpagina In/Out Setting (Instelling In/Uit) van het dialoogvenster met eigenschappen van blokfuncties
te selecteren.
6-5 Opdrachtverwijzing: Functieblokken
functieblok Emergency Stop Pushbutton Monitoring gebruikt, moet u ook het functieblok
Reset gebruiken.
Raadpleeg A-1 Noodstoptoepassing: modus met twee kanalen en handmatige reset
(pagina 141) voor een programmeervoorbeeld.
Instelbereik
Eén kanaal
Equivalent, twee kanalen
Complementair, twee kanalen
0 tot 30 s in stappen van 10 ms
Er wordt geen controle van de afwijkingstijd uitgevoerd
als 0 is ingesteld.
Maximaal aantal I/O's voor een functieblok Emergency Stop Pushbutton Monitoring
Standaardinstelling
Equivalent, twee kanalen
30 ms
93
