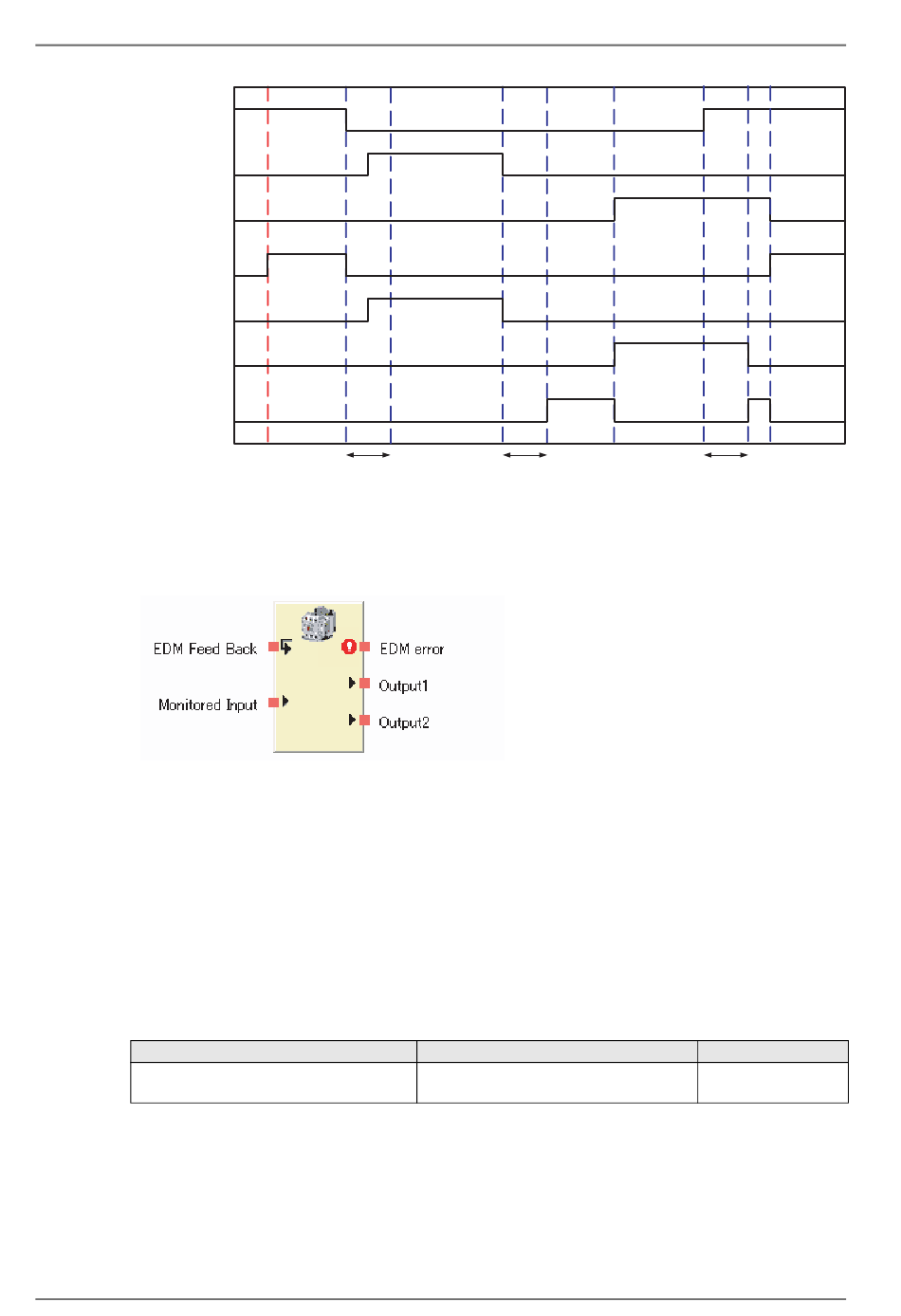

Werkingsdiagram
Ingang 1
Ingang 2
Ingang 3
Uitgang 1
Uitgang 2
Uitgang 3
Fout aanwezig
6-5-10
Functieblok: Externe relaisbewaking (External Device Monitoring)
Diagram
Standaardaansluitingen
Algemene beschrijving
Het functieblok External Device Monitoring evalueert het ingangssignaal en de status van een relais en
verzendt veiligheidsuitgangen naar een relais.
Als het ingangssignaal wordt ingeschakeld, worden de signalen Uitgang 1 en Uitgang 2 ingeschakeld.
Als dit gebeurt, moet de status van het terugkoppelingssignaal binnen de opgegeven tijd veranderen.
Als het ingangssignaal wordt uitgeschakeld, worden de signalen Uitgang 1 en Uitgang 2 uitgeschakeld.
Als dit gebeurt, moet de status van het terugkoppelingssignaal binnen de opgegeven tijd veranderen.
Als de status van het terugkoppelingssignaal niet binnen de opgegeven tijd verandert, treedt er een
EDM-fout op, worden de signalen Uitgang 1 en Uitgang 2 uitgeschakeld en wordt het signaal EDM-fout
ingeschakeld.
Instelparameters
Parameter
EDM-terugkoppeling maximale
tijdvertraging (T
De EDM-terugkoppeling maximale tijdvertraging moet langer duren dan de cyclustijd van de NE1A-SCPU01.
Als het terugkoppelingssignaal vanaf een decentraal apparaat wordt verzonden, moet rekening worden
gehouden met de reactietijd van het netwerk.
106
Idle (Niet-actief)
2 s
naar RUN
(In bedrijf)
)
EDM
2 s
Instelbereik
100 tot 1000 ms in stappen van 10 ms
2 s
Standaardinstelling
300 ms
Sectie 6: Programmeren
