De NE1A-SCPU01 kan I/O-veiligheidscommunicatie uitvoeren als een veiligheidsmaster voor maximaal
16 aansluitingen (16 slaves) met maximaal 16 bytes per aansluiting. Het apparaat ondersteunt twee
protocollen, single-cast en multi-cast (broadcast), voor I/O-veiligheidsaansluitingen.
SNE1A
· Veiligheidsmaster

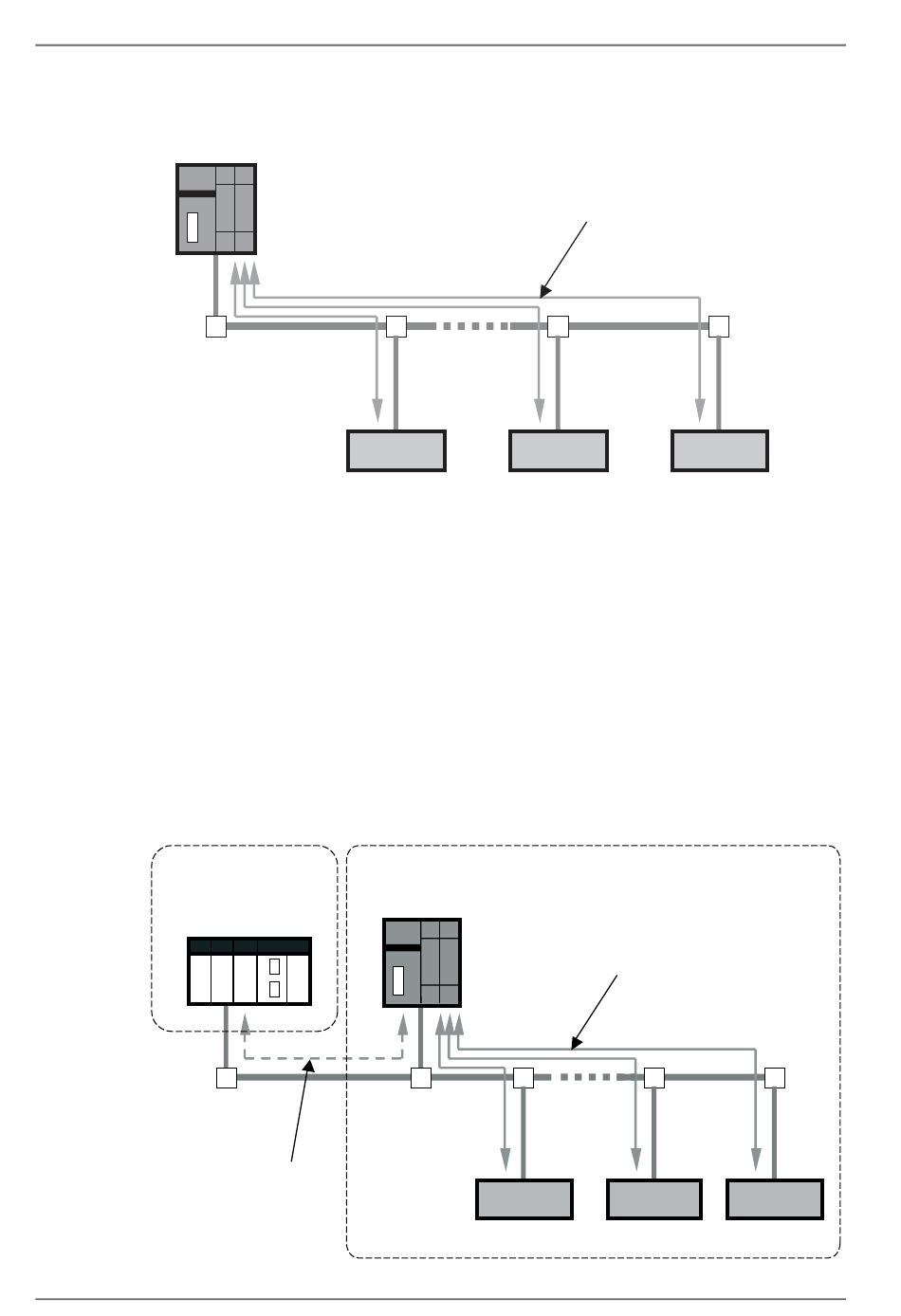

Systeem waarin een veiligheidscontrolesysteem en een PLC-bewakingscontrolesysteem
zijn gecombineerd
Dit systeem gebruikt de NE1A-SCPU01 als een veiligheidsmaster en brengt een decentraal
I/O-veiligheidssysteem met veiligheidsslaves tot stand.
De NE1A-SCPU01 wordt gebruikt als een standaardslave en I/O-standaardcommunicatie wordt uitgevoerd
met de standaardmaster. De NE1A-SCPU01 functioneert gelijktijdig als de veiligheidsmaster en een
veiligheidsslave.
Als standaardslave maakt de NE1A-SCPU01 I/O-standaardcommunicatie mogelijk voor maximaal twee aan-
sluitingen met maximaal 16 bytes per aansluiting. Voor I/O-aansluitingen worden vier protocollen (d.w.z. Poll,
Bitstrobe, COS en Cyclic) ondersteund. De NE1A-SCPU01 kan niet als een standaardmaster fungeren.
Het veiligheidscontrolesysteem kan worden bewaakt met een standaard-PLC door toewijzing van
NE1A-SCPU01-statusgegevens (algemene status, lokale I/O-foutstatus of andere informatie) of resultaten
van logicabewerkingen in de standaard-PLC voor I/O-standaardcommunicatie.
Een veiligheidssysteem en een bewakingssysteem kunnen op hetzelfde netwerk worden gecombineerd en
tot stand worden gebracht door standaardapparaten en veiligheidsapparaten te gebruiken.
Bewakingssysteem
Standaard-PLC
Standaardmaster
I/O-standaardcommunicatie en
expliciete berichten
20
DST1-veiligheidsslave
Veiligheidsslave van
andere fabrikant
NE1A
- Veiligheidsmaster
- Standaardslave
DST1-veiligheidsslave
Sectie 1: Overzicht van de NE1A-SCPU01 Safety Network-controller
Veiligheidsaansluitingen
(logische communicatiepaden)
· single-cast of multi-cast
· maximaal 16 aansluitingen
Veiligheidsslave van
andere fabrikant
Veiligheidscontrolesysteem
I/O-veiligheidscommunicatie
Veiligheidsslaves van
andere fabrikanten
