6-4

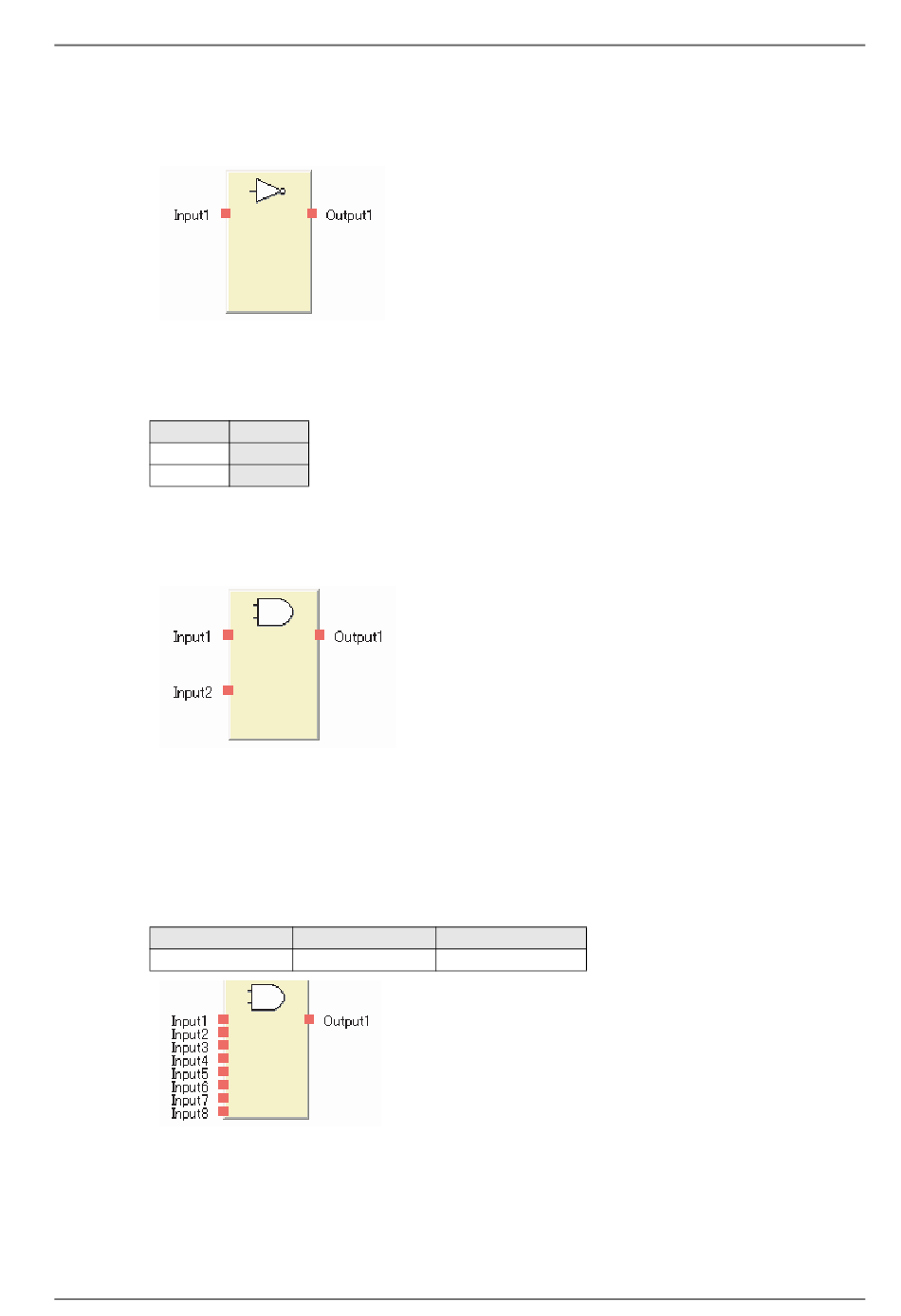

Opdrachtverwijzing: logicafuncties
6-4-1
Logicafunctie: NOT
Diagram
Algemene beschrijving
De uitgang zal het tegenovergestelde zijn van de ingang.
Waarheidstabel
Ingang 1
0
1
0: UIT, 1: AAN
6-4-2
Logicafunctie: AND
Diagram
Standaardaansluitingen
Algemene beschrijving
Er wordt een AND van de ingangsvoorwaarden verzonden. Er kunnen maximaal acht ingangsvoorwaarden
worden geëvalueerd.
Optionele ingangsinstellingen
Het aantal ingangen kan worden verhoogd op de tabpagina In/Out Setting (Instelling In/Uit) in het
dialoogvenster met eigenschappen van functieblokken.
Parameter
Aantal ingangen
•
Maximaal aantal ingangen voor een
logicafunctie AND
6-4 Opdrachtverwijzing: logicafuncties
Uitgang 1
1
0
Instelbereik
1 tot 8
Standaardinstelling
2
83
