Instelling veiligheidsslave-I/O
Stel de veiligheidsslave-I/O als volgt in:
1.
Selecteer het I/O-type.
2.
Stel de I/O-codes in.
3.
Stel aanvullende status in.
Het I/O-type selecteren
I/O-type
Veiligheidsslave IN
Veiligheidsslave UIT
I/O-codes instellen
Stel de ingangsgegevensblokken en uitgangsgegevensblokken in voor gebruik in het programma voor de
veiligheidsslave-I/O. Er kunnen meerdere gegevensblokken worden ingesteld voor veiligheidsslave-I/O.
De grootte van het gegevensblok kan worden geselecteerd uit BOOL (1 byte), BYTE (1 byte), WORD (2 bytes)
of DWORD (4 bytes). Er kunnen echter maximaal 16 bytes worden ingesteld voor veiligheidsslave-I/O.
I/O-codes die voor gegevensblokken zijn gedefinieerd, kunnen worden gebruikt in de logica-editor. Met I/O-
codes kan de gebruiker programmeren zonder zich bewust te zijn van NE1A-SCPU01-geheugenadressen.
Aanvullende status instellen
Wanneer het I/O-type van de veiligheidsslave-I/O Slave IN is, kan de volgende statusinformatie worden
toegevoegd aan de eerste regel van de verzendingsgegevens. Zie 4-3-3 Statusgebied (pagina 52) voor
meer informatie over elke status.
Codenaam
Algemene status
Status lokale ingangen
Status lokale uitgangen
Status testuitgang/mutinglamp
Er kan ernstig letsel optreden wanneer noodzakelijke veiligheidsfuncties verloren gaan. De
noodzakelijke maatregelen voor veiligheidsgegevens worden niet getroffen voor gegevens
waarvoor het attribuut niet-veiligheidsgegevens van interne NE1A-SCPU01-statusinformatie
is toegewezen aan de veiligheidsmaster. Gebruik deze gegevens daarom niet om het
veiligheidscontrolesysteem te configureren.

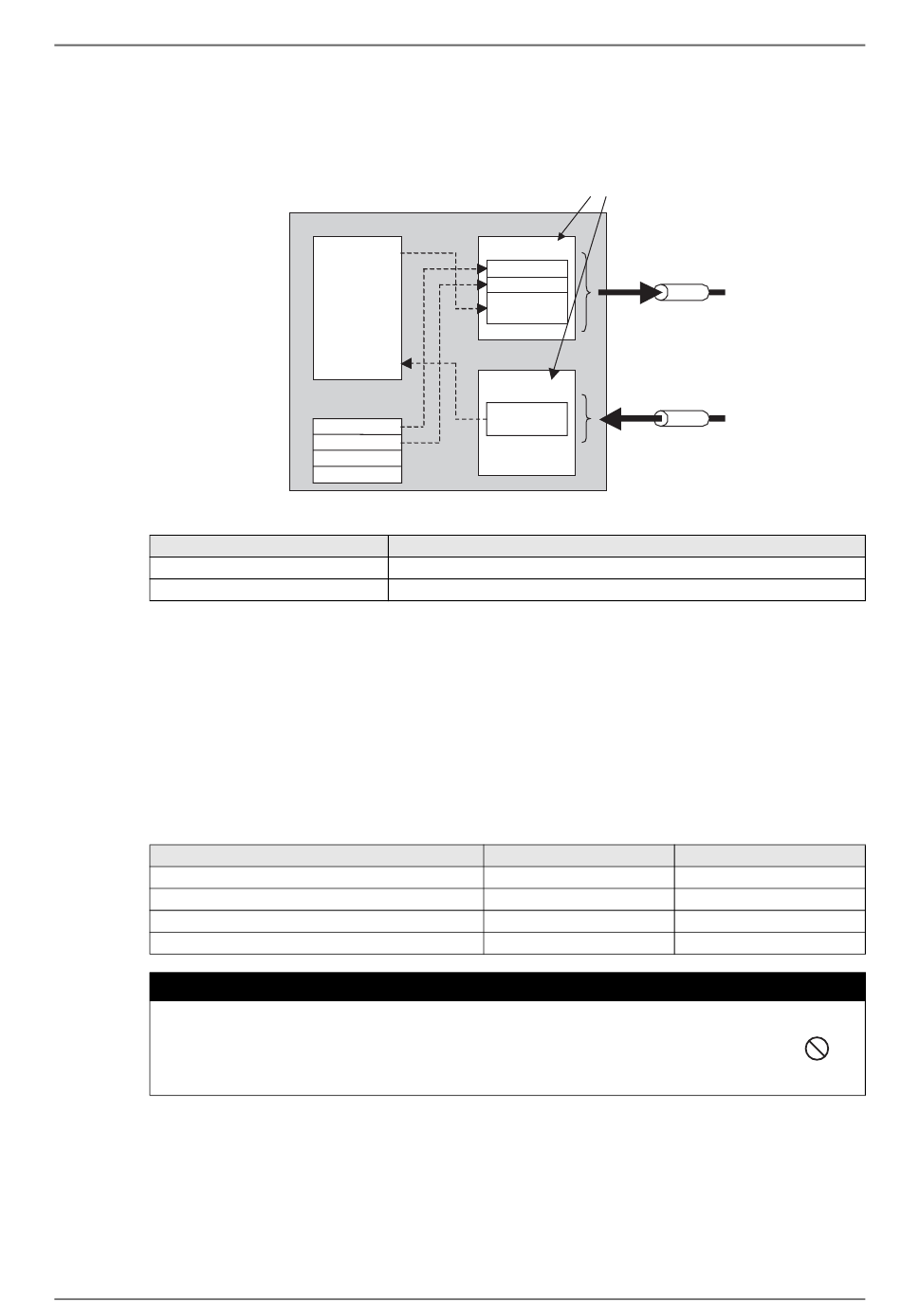

4-5 Functie veiligheidsslaves
NE1A (veiligheidsslave)
Gebruikers-
programma
Statusgegevens
Beschrijving
Gegevensinvoer vanaf het netwerk naar de veiligheidsmaster.
Gegevensuitvoer naar het netwerk vanuit de veiligheidsmaster.
! WAARSCHUWING
Veiligheidsslave-I/O
Veiligheidsslave IN
Status A
Status B
Input data
Veiligheidsslave UIT
Uitgangs-
gegevens
Gegevensgrootte
Byte
Woord
Byte
Byte
Aansluiting
Aansluiting
Attribuut
Niet-veiligheid
Veiligheid
Veiligheid
Niet-veiligheid
59
