4-1
Begininstelling
4-1-1
Hardware-installatie
Node-adresinstelling

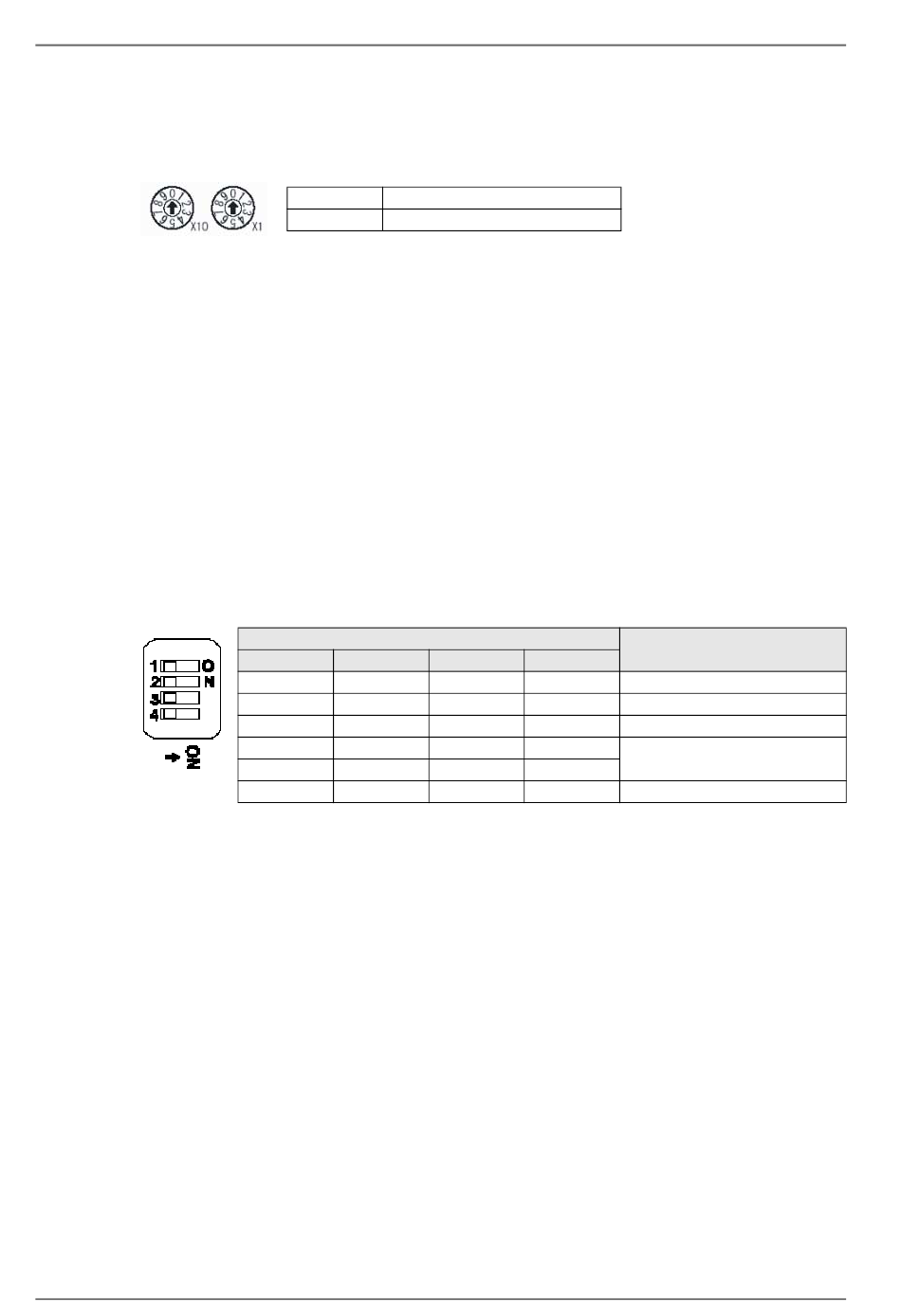

Stel het DeviceNet-node-adres in met de draaischakelaars aan de voorkant van de NE1A-SCPU01.
Opmerking:
U kunt elk node-adres in het instelbereik gebruiken op voorwaarde dat dit adres niet door een andere node
wordt gebruikt. Als een waarde tussen 64 en 99 is ingesteld met de draaischakelaars, kan het node-adres
worden ingesteld met een software-instelling op de Network Configurator.
BELANGRIJK: • Schakel de voeding van de NE1A-SCPU01 uit voordat u de draaischakelaars instelt.
Opmerking:
Baudrate-instelling
De DeviceNet-baudrate wordt ingesteld met de DIP-schakelaar op de voorkant van de NE1A-SCPU01.
De baudrate-instellingen worden weergegeven in de volgende tabel:
Opmerking:
Software-instelling
De Network Configurator kan worden gebruikt om de baudrate in te stellen. Nu volgt de procedure:
1.
Schakel de voeding uit en wijzig de DIP-schakelaar in de 'software-instelling'.
2.
Schakel de voeding in. Als de voeding is ingeschakeld, zal de vorige baudrate worden gebruikt
(fabrieksinstelling: 125 kbit/s).
3.
Stel de baudrate in vanuit de Network Configurator.
4.
Stel de NE1A-SCPU01 opnieuw in door de voeding uit en weer in te schakelen of met de opdracht
NE1A-SCPU01 RE-SET van de Network Configurator. De NE1A-SCPU01 zal vervolgens werken met
de baudrate die is ingesteld vanuit de Network Configurator, d.w.z. de software-instelling.
Automatische baudratedetectie
De baudrate van de NE1A-SCPU01 kan automatisch worden ingesteld op de baudrate van de master op het
netwerk. De baudrate moet in minstens één veiligheidsmaster of standaardmaster op het netwerk zijn
ingesteld. Nadat u de voeding hebt ingeschakeld, wordt de baudrate ingeschakeld wanneer u communicatie
tot stand brengt en de baudrate-instelling wordt opgeslagen totdat de voeding de volgende keer wordt
ingeschakeld.
BELANGRIJK: • Schakel de voeding van de NE1A-SCPU01 uit voordat u de baudrate instelt.
48
•
Methode
Decimaal getal van twee cijfers
Bereik
0 tot 63
Het node-adres is in de fabriek ingesteld op 63.
• Wijzig de draaischakelaars niet terwijl de voeding aan is. Dit wordt door de
NE1A-SCPU01 gedetecteerd als een wijziging in de configuratie waarna wordt overge-
schakeld naar de status Abort (Afbreken).
• Indien een adres voor meerdere nodes is ingesteld, treedt er een fout door een dubbel
node-adres op. De communicatie begint niet indien deze fout optreedt.
Gebruik een kleine platte schroevendraaier om de draaischakelaars in te stellen. Pas op dat
u er geen krassen op maakt.
Pen
1
2
UIT
UIT
AAN
UIT
UIT
AAN
AAN
AAN
AAN of UIT
AAN of UIT
AAN of UIT
AAN of UIT
De baudrate is in de fabriek ingesteld op 125 kbit/s.
• Wijzig de instelling van de DIP-schakelaar niet terwijl de voeding is ingeschakeld. Dit
wordt door de NE1A-SCPU01 gedetecteerd als een wijziging in de configuratie waarna
wordt overgeschakeld naar de status ABORT (Afbreken).
• De baudrate moet voor alle knooppunten (masters en slaves) in het netwerk hetzelfde zijn.
3
4
UIT
UIT
UIT
UIT
UIT
UIT
UIT
UIT
AAN
UIT
AAN of UIT
AAN
Sectie 4: DeviceNet-communicatiefuncties
Baudrate
125 kbit/s
250 kbit/s
500 kbit/s
Software-instelling
Automatische baudratedetectie
