Werkingsdiagram
Ingang 1
(paar1-NO)
Ingang 2
(paar1-NC)
Ingang 3
(paar2-NO)
Ingang 4
(paar2-NC)
Uitgang
inschakelen
Afwijkingsfout
paar 1
Afwijkingsfout
paar 2
Fout
aanwezig
6-5-7

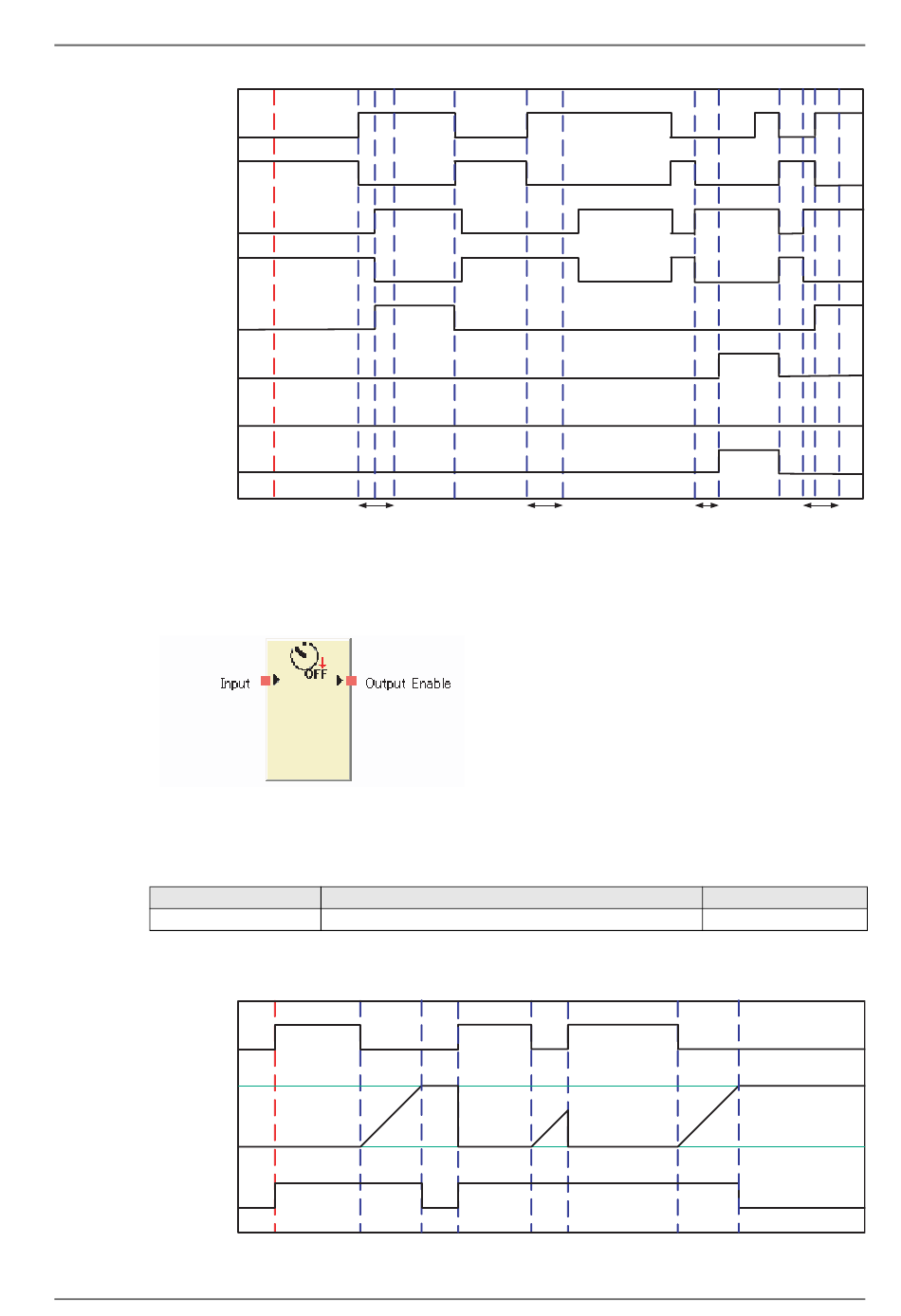

Functieblok: Timer uitschakelvertraging (OFF-Delay Timer)
Diagram
Algemene beschrijving
Het functieblok OFF-delay Timer voert een timer-bewerking uit voor een uitschakelvertraging die is ingesteld
in stappen van 10 ms. Het bereik voor deze vertraging loopt van 0 ms tot 300 s.
Instelparameters
Parameter
Uitschakelvertragingstijd 0 tot 300 s in stappen van 10 ms
De uitschakelvertragingstijd moet langer duren dan de cyclustijd van de NE1A-SCPU01.
Werkingsdiagram
Ingang
Instelwaarde
Timer-
waarde 0
Uitgang
inschakelen
6-5 Opdrachtverwijzing: Functieblokken
Idle (Niet-actief)
500 ms
naar RUN
(In bedrijf)
Instelbereik
Idle (Niet-actief) naar
RUN (In bedrijf)
500 ms
Afwijkingstijd
500 ms
Standaardinstelling
0 ms
103
