1-1
Informatie over de NE1A-SCPU01 Safety Network-controller
De NE1A-SCPU01 Safety Network-controller biedt diverse functies, zoals veiligheidslogicabewerkingen,
I/O-veiligheidscontrole en een DeviceNet-veiligheidsprotocol. Met de NE1A-SCPU01 kunt u een
veiligheidscontrolesysteem en een netwerksysteem creëren dat voldoet aan de vereisten van
veiligheidsintegriteitsniveau 3 conform IEC 61508 (Functionele veiligheid van elektrische/elektronische/
programmeerbare elektronische systemen verbandhoudend met veiligheid) en aan die van veiligheidsklasse
4 conform EN 954-1.

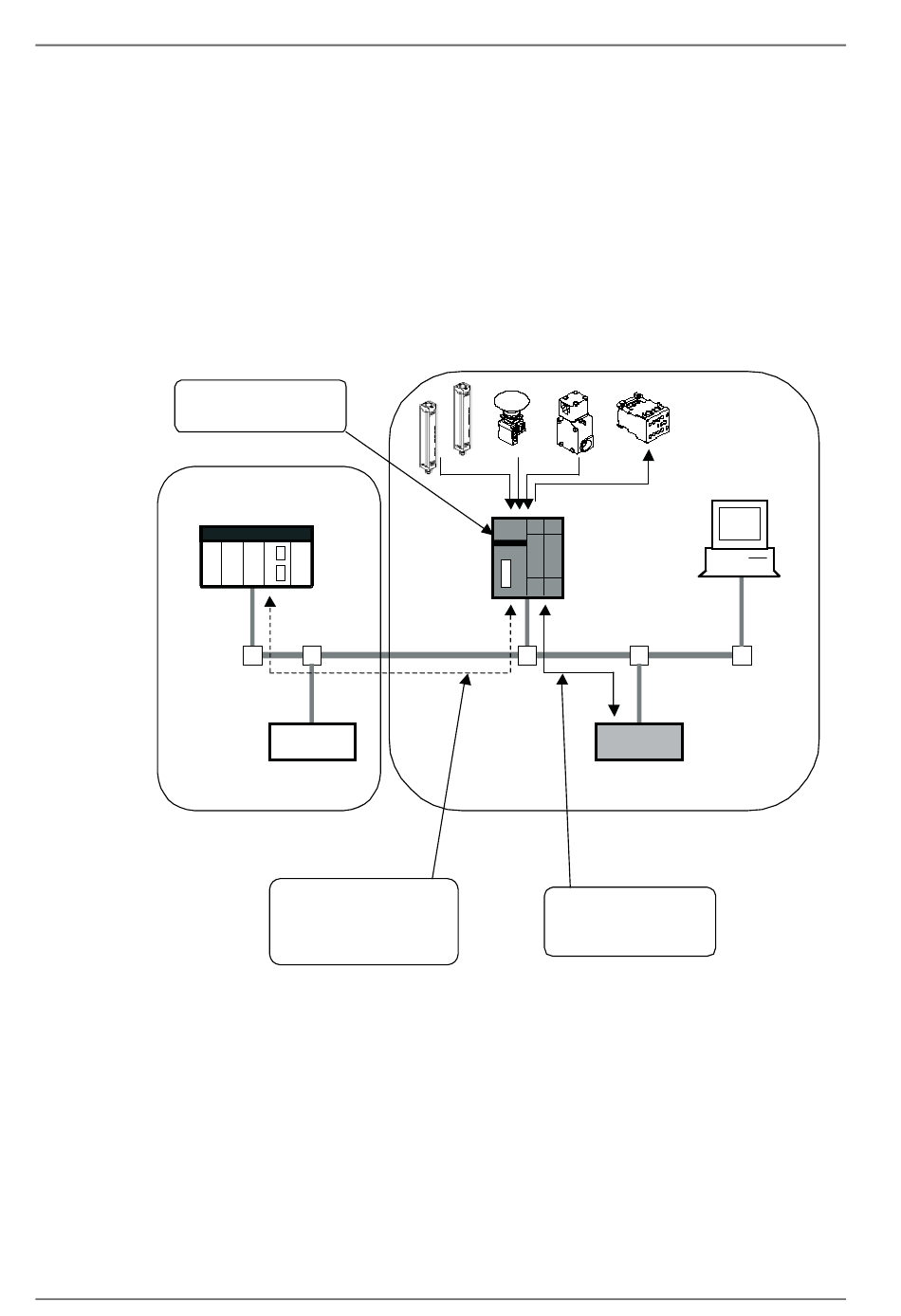

In het onderstaande voorbeeld zijn het veiligheidscontrolesysteem dat is geïmplementeerd met de
NE1A-SCPU01 en het bewakingssysteem dat is geïmplementeerd met een standaard-PLC op hetzelfde
netwerk gerealiseerd.
•
Als veiligheidslogicacontroller voert de NE1A-SCPU01 veiligheidslogicabewerkingen uit en wordt
de lokale I/O bestuurd.
•
Als DeviceNet-veiligheidsmaster bestuurt de NE1A-SCPU01 de decentrale I/O van DeviceNet-veilig-
heidsslaves.
•
Als DeviceNet-standaardslave communiceert de NE1A-SCPU01 met de DeviceNet-standaardmaster.
Veiligheidslogicabewerkingen
en I/O-veiligheidsbesturing
Standaard PLC-master
Niet aan veiligheid gerelateerde
besturing (standaardbesturing)
1-1-1
NE1A-SCPU01-eigenschappen
Veiligheidslogicabewerkingen
Naast basislogicafuncties, zoals AND en OR, worden ook functieblokken, zoals Noodstop of Bewaking
veiligheidspoort, die diverse veiligheidstoepassingen mogelijk maken ondersteund.
Lokale I/O-veiligheid
•
In totaal worden 24 lokale I/O-veiligheidspunten ondersteund: 16 ingangen en 8 uitgangen.
•
Fouten in externe bedrading kunnen worden gedetecteerd.
•
De modus met twee kanalen kan worden ingesteld voor paren verwante lokale ingangsklemmen.
Wanneer de modus met twee kanalen is ingesteld, kunnen de ingangsgegevenspatronen en het
tijdsverschil tussen ingangssignalen worden geëvalueerd door de NE1A-SCPU01.
•
De modus met twee kanalen kan worden ingesteld voor paren verwante lokale uitgangsklemmen.
Wanneer de modus met twee kanalen is ingesteld, kunnen de uitgangsgegevenspatronen worden
geëvalueerd door de NE1A-SCPU01.
16
Node
Het PLC-systeem bewaakt de
NE1A (d.w.z. het veiligheids-
controlesysteem) met
DeviceNet-I/O-communicatie en
expliciete berichten.
Sectie 1: Overzicht van de NE1A-SCPU01 Safety Network-controller
Network Configurator
NE1A
· Veiligheidsmaster
· Node
Veiligheidsslave
uit de DST1-serie
Veiligheidsbesturing
Het DeviceNet-
veiligheidssysteem bestuurt
decentrale I/O.
