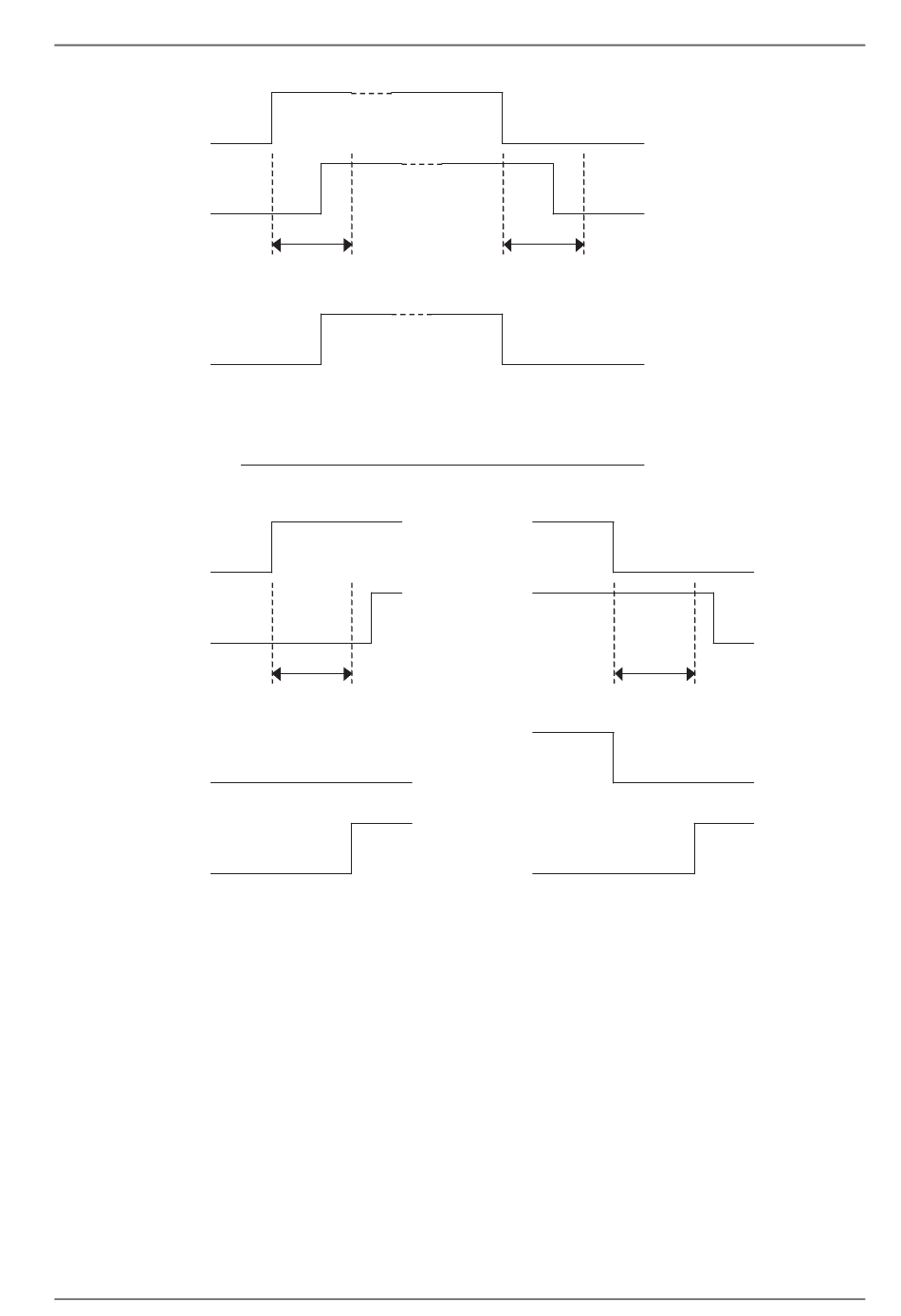

Normale werking Voorbeeld voor instelling van Equivalent, twee kanalen
Ingang 1
Ingang 2
Uitgang
inschakelen
Afwijkings-
fout
Foutafhandeling bij afwijking, voorbeeld voor instelling van Equivalent, twee kanalen
Ingang 1
Ingang 2
Uitgang
inschakelen
Afwijkings-
fout
Instelling synchronisatietijd
Als het ingangstype van een functieblok voor het functieblok Bewaking veiligheidspoort is ingesteld op
Equivalent, twee kanalen (2 paren) of op Complementair, twee kanalen (2 paren), kan de synchronisatietijd
(d.w.z. de tijd tussen wijzigingen in de ingangsparen) worden geëvalueerd.
De tijd die verstrijkt tussen de wijziging van het ene ingangspaar en de wijziging van het andere paar wordt
bijgehouden. Als het tweede ingangspaar niet verandert voordat de synchronisatietijd is verstreken, treedt
er een fout op en wordt de uitgang Output Enable van het functieblok niet ingeschakeld.
Testfuncties
Testfuncties worden ondersteund als u het functieblok Bewaking veiligheidspoort gebruikt.
Indien de testfunctie is ingeschakeld wanneer de NE1A-SCPU01 wordt gestart, moet een veiligheidspoorttest
worden uitgevoerd wanneer het aanvraagsignaal van de testfunctie wordt verzonden vanuit de machine.
6-3 Functieblokken bewerken
Afwijkingstijd
Normaal
Afwijkingstijd
Fout
Normaal
Afwijkingstijd
Ingang 1
Ingang 2
Afwijkingstijd
Uitgang
inschakelen
Afwijkings-
Normaal
fout
Fout
81
