6-5-4

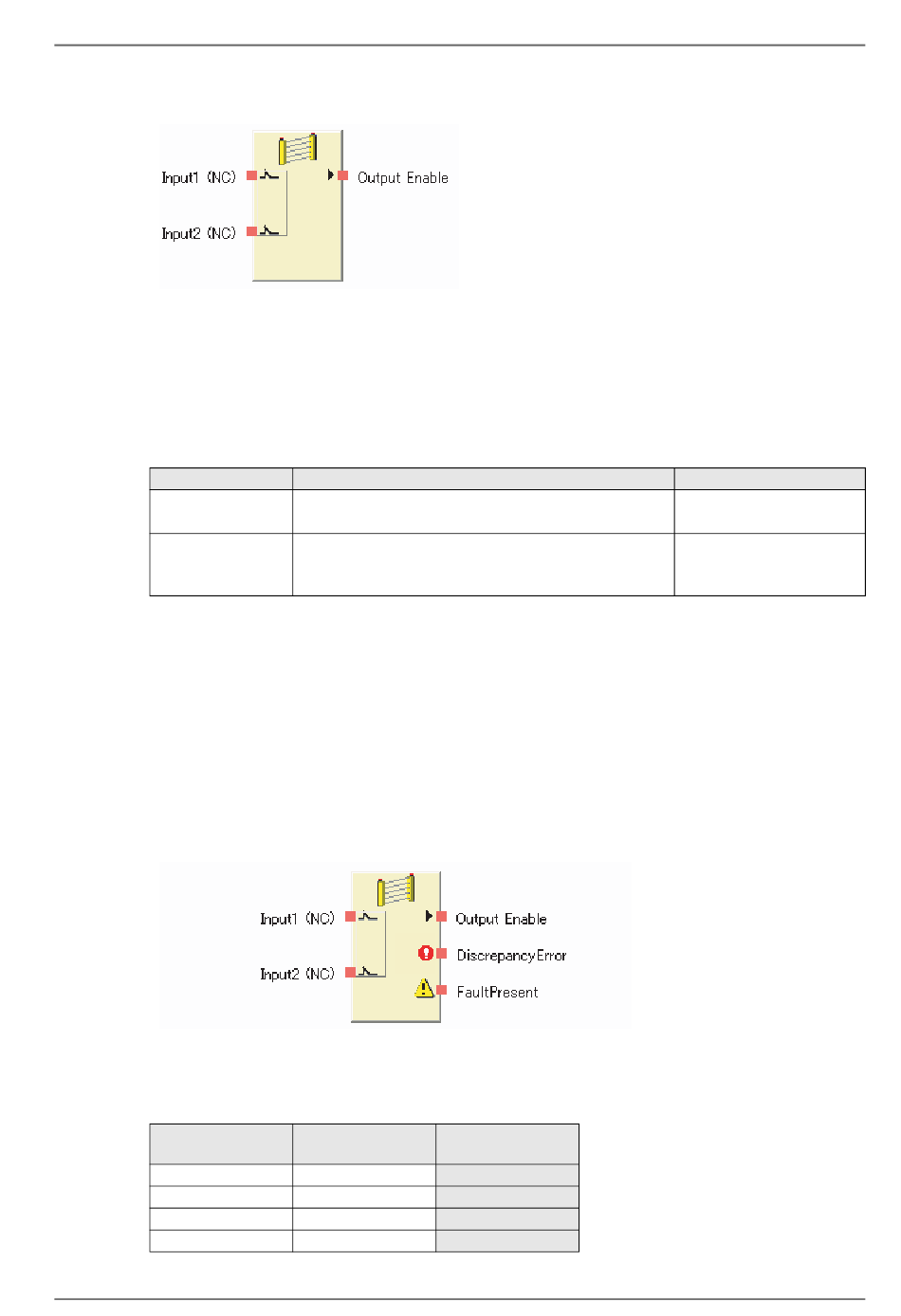

Functieblok: Bewaking lichtscherm (Light Curtain Monitoring)
Diagram
Standaardaansluitingen
Algemene beschrijving
Met het functieblok Light Curtain Monitoring bewaakt u een veiligheidslichtscherm van het type 4.
Het signaal Output Enable gaat AAN als de ingang van het veiligheidslichtscherm dat wordt bewaakt actief
is. Het signaal Output Enable zal UIT gaan als de ingang niet-actief is of als een fout is gedetecteerd voor
het functieblok.
Instelparameters
Parameter
Type ingang
Afwijkingstijd
De afwijkingstijd moet langer duren dan de cyclustijd van de NE1A-SCPU01.
Optionele uitgang
De volgende foutuitgang kan ook worden gebruikt om te programmeren. U kunt deze optionele diagnostische
uitgangen weergeven door het aantal uitgangen te verhogen dat wordt weergegeven op de tabpagina In/Out
Settings (Instelling In/Uit) van de functieblokeigenschappen.
•
Afwijkingsfout
Instelling uitgang Fout aanwezig
Een uitgang Fout aanwezig kan ook worden gebruikt om te programmeren.
U schakelt deze uitgang in door het selectievakje Use Fault Present (Fout aanwezig gebruiken) op de
tabpagina In/Out Setting (Instelling In/Uit) van het dialoogvenster met eigenschappen van blokfuncties
te selecteren.
Waarheidstabellen
Instelling: Equivalent, twee kanalen
Ingang 1 (NC)
0
0
1
1
0: UIT, 1: AAN
6-5 Opdrachtverwijzing: Functieblokken
Instelbereik
Equivalent, twee kanalen
Complementair, twee kanalen
0 tot 30 s in stappen van 10 ms
Er wordt geen controle van de afwijkingstijd uitgevoerd
als 0 is ingesteld.
Maximaal aantal I/O's voor een functieblok Bewaking lichtscherm
Ingang 2 (NC)
0
1
0
1
Uitgang
inschakelen
0
0
0
1
Standaardinstelling
Equivalent, twee kanalen
30 ms
95
