BELANGRIJK: In totaal kunnen maximaal 64 standaardnodes en veiligheidsnodes op hetzelfde netwerk
Systeem waarin een gedistribueerd veiligheidscontrolesysteem is gecombineerd met
meerdere NE1A-SCPU01's en een centraal bewakingssysteem
Dit systeem gebruikt elke NE1A-SCPU01 als een veiligheidsmaster en brengt een decentraal
I/O-veiligheidssysteem met veiligheidsslaves tot stand.
Elke NE1A-SCPU01 functioneert ook tegelijkertijd als een standaardslave en I/O-standaardcommunicatie
wordt uitgevoerd met de standaardmaster.
Het veiligheidscontrolesysteem kan worden bewaakt met een standaard-PLC door toewijzing van
NE1A-SCPU01-statusgegevens (algemene status, lokale I/O-foutstatus of andere informatie) of resultaten
van logicabewerkingen in de standaard-PLC.
In het DeviceNet-veiligheidssysteem kunnen meerdere veiligheidsmasters op hetzelfde netwerk worden
aangesloten. Daarom kunnen de gedistribueerde veiligheidscontroleblokken centraal op hetzelfde netwerk
worden bewaakt.
Bewakingssysteem
Standaard-PLC
Standaardmaster
I/O-standaard-
communicatie of
expliciete berichten

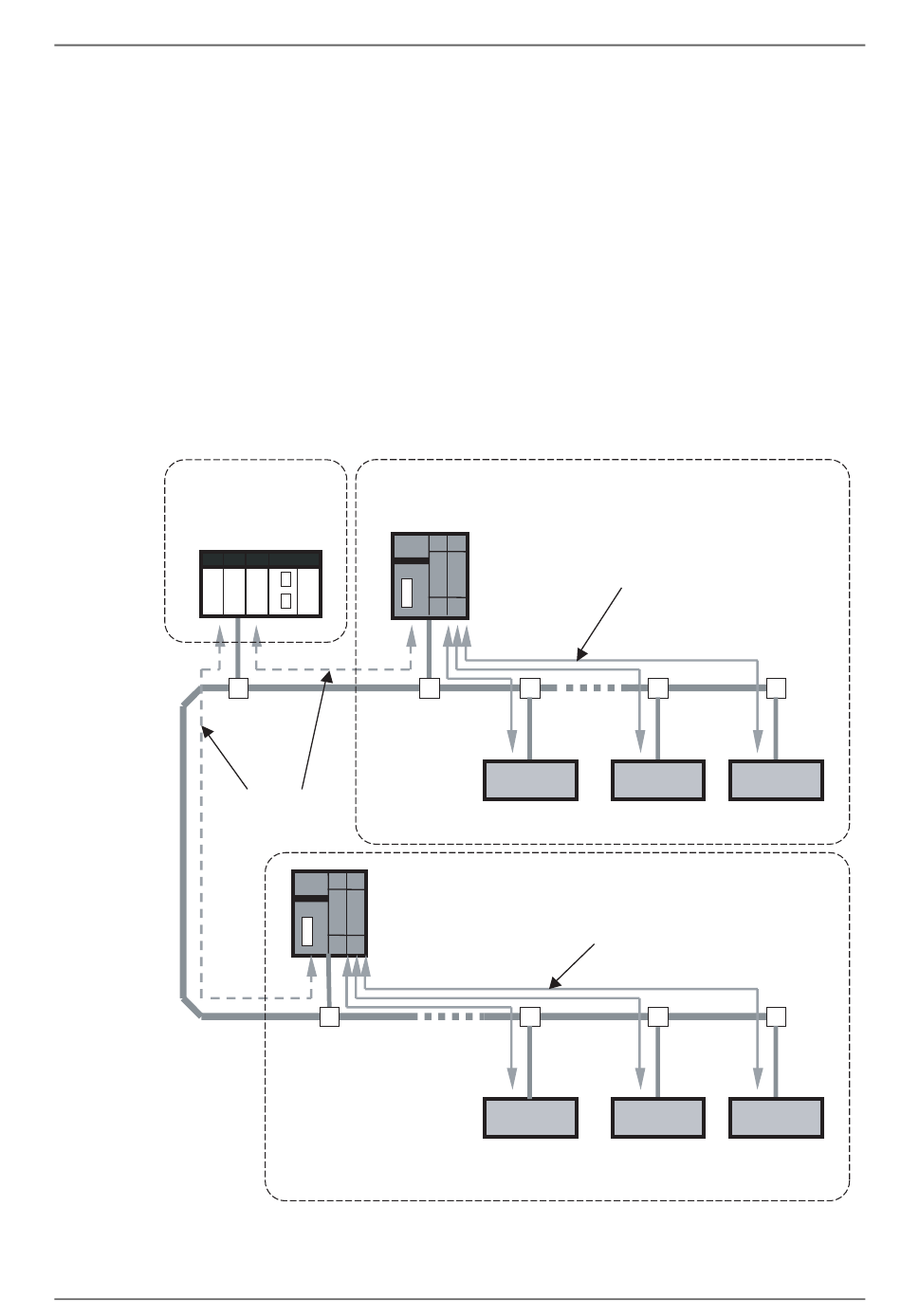

Bovendien kan I/O-veiligheidscommunicatie tussen NE1A-SCPU01's worden uitgevoerd zoals
in het volgende diagram wordt geïllustreerd. In het diagram is NE1A 2 ingesteld als de slaaf van
NE1A 1-veiligheidsaansluitingen om I/O-veiligheidscommunicatie uit te voeren.
1-2 Systeemconfiguratie
worden aangesloten.
De gegevensattributen die door I/O-standaardcommunicatie en expliciete berichtcommuni-
catie worden afgehandeld, zijn niet-veiligheidsgegevens. De noodzakelijke maatregelen
voor veiligheidsgegevens worden voor deze gegevens niet getroffen tijdens het genereren
van gegevens. Gebruik deze gegevens daarom niet om het veiligheidscontrolesysteem te
configureren.
NE1A 1
- Veiligheidsmaster
- Node
NE1A 2
- Veiligheidsmaster
- Node
Veiligheidscontrolesysteem B
Veiligheidscontrolesysteem A
I/O-veiligheidscommunicatie
DST1-veiligheidsslave
I/O-veiligheidscommunicatie
DST1-veiligheidsslave
Veiligheidsslaves van
andere fabrikanten
Veiligheidsslaves van
andere fabrikanten
