5-2-3
Instelling testbron
Selecteer de testuitgangsklem die u als de testbron voor de veiligheidsingang wilt gebruiken wanneer de
ingangssignaalmodus is ingesteld op testpuls vanuit testuitgang. Indien kortsluitingsdetectie tussen
ingangsbedradingslijnen noodzakelijk is, geeft u een andere testuitgangsklem op.

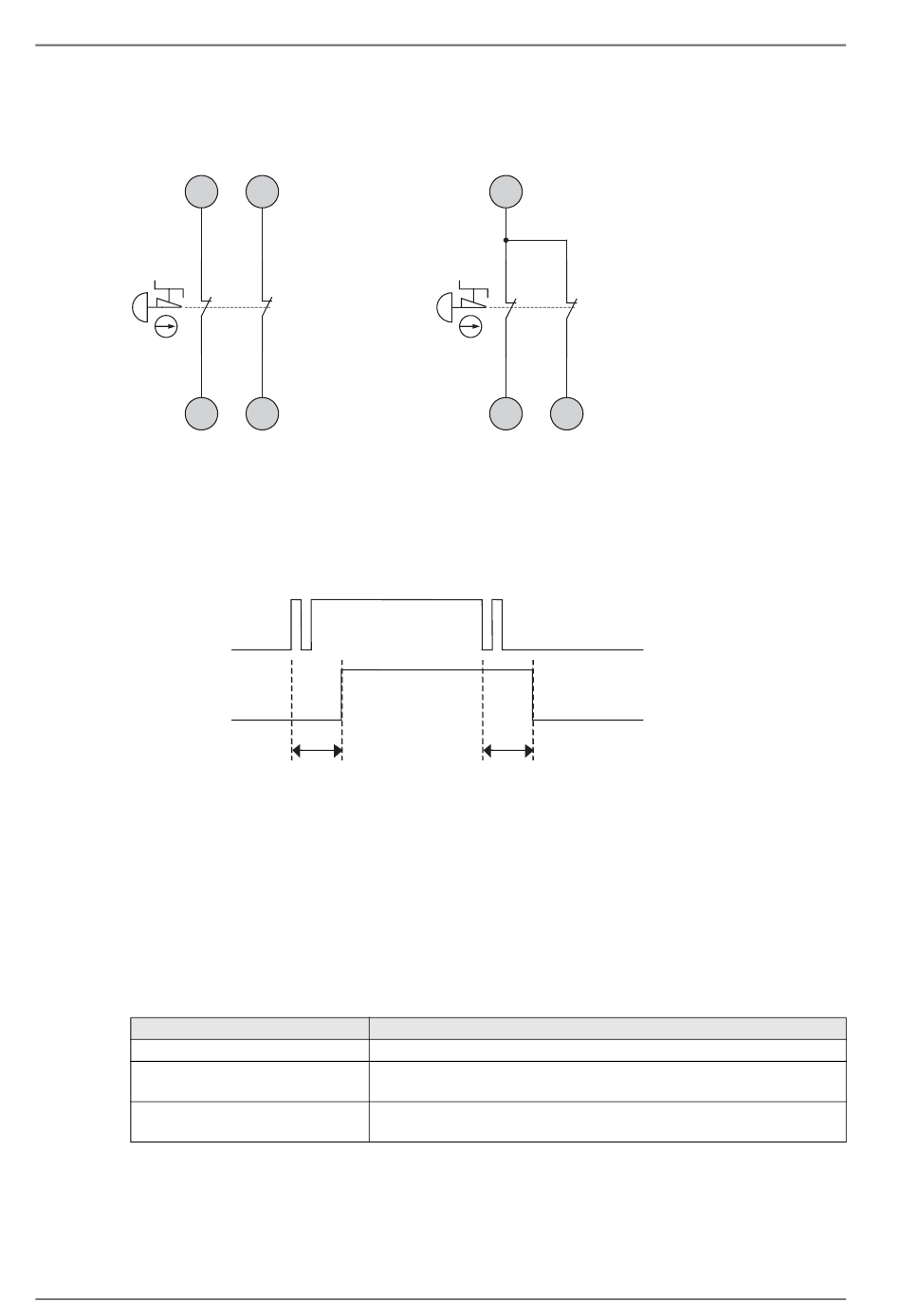

Voorbeelden:
T0
IN0
Circuit waarin kortsluitingsdetectie
tussen ingangssignalen vereist is.
5-2-4
In-/uitschakelvertragingen ingang
Voor lokale veiligheidsingangen van de NE1A-SCPU01 kunnen in-/uitschakelvertragingen worden ingesteld
met stappen die een veelvoud zijn van de cyclustijd van de NE1A-SCPU01 tussen 0 en 126 ms. Door een
grotere waarde in te stellen helpt u bij het verminderen van de invloed van trilling van externe apparaten.
Veiligheidsingang,
bijv. eindschakelaar
I/O-code
BELANGRIJK: Zowel inschakelvertragingen als uitschakelvertragingen voor ingangen moeten worden
5-2-5
Instelling modus met twee kanalen
Lokale veiligheidsingangsklemmen kunnen worden ingesteld op de modus met twee kanalen.
Door de modus met twee kanalen in te stellen wordt het volgende mogelijk.
•
De status van de twee ingangen kan worden geëvalueerd en worden weergegeven in I/O-codes.
•
De afwijkingstijd tussen wijzigingen in de status van de twee ingangen kan worden geëvalueerd.
Kanaalmodus
Single Channel
Dual Channel Equivalent
Dual Channel Complementary
68
T1
11
21
12
22
IIN1
T
opgeteld bij de I/O-reactieprestaties. Dit is van invloed op de berekening van de
veiligheidsafstand. Raadpleeg Sectie 9: Prestaties decentrale I/O-communicatie en
reactietijd lokale I/O (pagina 117) voor meer details.
Beschrijving
Gebruikt als een onafhankelijke veiligheidsingangsklem.
Gebruikt als equivalent, twee kanalen ingang met de gekoppelde
veiligheidsingang.
Gebruikt als complementair, twee kanalen-ingang met de gekoppelde
veiligheidsingang.
T0
11
21
12
22
IIN0
IIN1
Circuit waarin kortsluitingsdetectie
tussen ingangssignalen niet vereist is.
T
Sectie 5: I/O-controle
