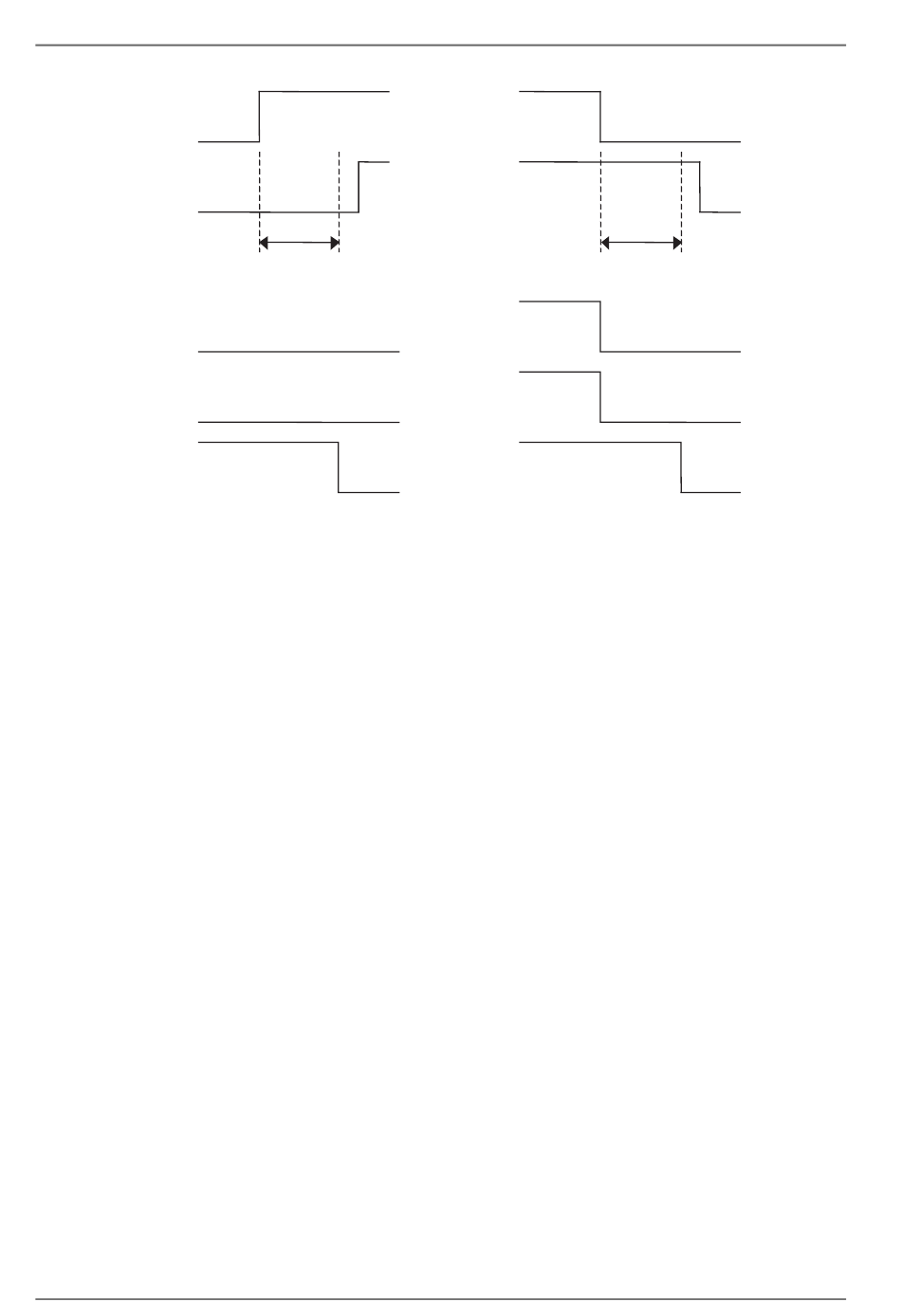

Foutafhandeling voor equivalente ingangen met twee kanalen (afwijkingsfout)
IN0
IN1
IN0 geëvalueerde waarde
IN1 geëvalueerde waarde
Normaal
IN0, IN1 Status
Opmerking:
5-2-6
Foutafhandeling
Reactie op foutdetectie
Reactie in de modus met één kanaal
De volgende bewerkingen worden uitgevoerd indien een fout wordt ontdekt tijdens zelfdiagnose.
•
I/O-codes die overeenkomen met veiligheidsingangsklemmen waarvoor fouten zijn ontdekt, worden
gedeactiveerd.
•
De LED-indicator van de veiligheidsingangsklem met de fout brandt rood.
•
De fout verschijnt in de foutregistratie.
•
De NE1A-SCPU01 blijft werken.
Reactie in de modus met twee kanalen
De volgende bewerkingen worden uitgevoerd indien een afwijkingsfout wordt ontdekt.
•
I/O-codes die overeenkomen met paren veiligheidsingangsklemmen waarvoor fouten zijn ontdekt,
worden gedeactiveerd.
•
De beide LED-indicatoren van de veiligheidsingangsklemmen met de fout branden rood.
•
De fouten verschijnen in de foutregistraties.
•
De NE1A-SCPU01 blijft werken.
De volgende bewerkingen worden uitgevoerd indien een fout wordt ontdekt in een van de twee ingangen.
•
I/O-codes die overeenkomen met paren veiligheidsingangsklemmen waarvoor fouten zijn ontdekt,
worden gedeactiveerd.
•
De LED-indicator van de veiligheidsingangsklem met de fout brandt rood en de LED-indicator van de
andere ingang knippert rood.
•
De fout verschijnt in de foutregistratie.
•
De NE1A-SCPU01 blijft werken.
Instelling vergrendelingstijd voor fouten
U kunt instellen hoe lang de foutstatus wordt vergrendeld wanneer er een fout optreedt in een veiligheidsin-
gangscircuit. De foutstatus blijft gehandhaafd totdat de vergrendelingstijd voor fouten is verstreken, zelfs
wanneer het probleem is verholpen. De vergrendelingstijd voor fouten kan in stappen van 10 ms worden
ingesteld tussen 0 en 65.530 ms. De standaardinstelling is 1.000 ms.
70
Afwijkingstijd
Fout
De NE1A-SCPU01 ondersteunt functieblokken met een functionaliteit die equivalent is aan
de modus met twee kanalen. Als de modus met twee kanalen is ingesteld in een functieblok,
kan de veiligheidsingangsklem worden ingesteld in de modus met één kanaal.
IN0
IN1
Afwijkingstijd
IN0 geëvalueerde waarde
IN1 geëvalueerde waarde
Normaal
IN0, IN1 Status
Fout
