4-3
Decentrale I/O-toewijzingen
4-3-1
Toewijzingoverzicht decentrale I/O-gebied
De decentrale I/O-gebieden in veiligheidsmasters/-slaves en standaardmasters/-slaves worden automatisch
toegewezen in het I/O-geheugen van de NE1A-SCPU01 volgens de instellingen die vanuit de Network
Configurator zijn uitgevoerd. I/O van de doelcommunicatieslave en het I/O-gebied voor een NE1A-SCPU01-
slave worden weergegeven als I/O-codes. Met I/O-codes kan een gebruiker programmeren zonder zich
bewust te zijn van de NE1A-SCPU01-geheugenadressen.
4-3-2
Attributen van decentrale I/O-gebied
Attributen van decentrale I/O-gebied
Het decentrale I/O-gebied van de NE1A-SCPU01 heeft de volgende attributen.
Alle waarden in het decentrale I/O-veiligheidsgebied worden gewist als de bedrijfsmodus wordt gewijzigd. Als
er een communicatiefout optreedt, worden alle gegevens voor de aansluiting waarvoor de fout optrad gewist.
Decentraal
I/O-veiligheidsge-
bied
(DeviceNet-veilig-
heid)
Decentraal
I/O-standaardge-
bied
(DeviceNet)
Opmerking:
4-3 Decentrale I/O-toewijzingen
De fouten worden aangegeven door de combinatie van de MS-indicator, NS-indicator en het
display met 7 segmenten. Zie Sectie 10: Problemen oplossen (pagina 125) voor meer details
over specifieke betekenissen.
Moduswijziging
RUN (In bedrijf)
naar Idle
(Niet-actief)
Gewist
(veiligheidsstatus)
Afhankelijk van
instelling voor
behoud
slave-I/O-gebied.
Raadpleeg 8-1 Werking van de NE1A-SCPU01 (pagina 114) voor details over elke
bedrijfsmodus.

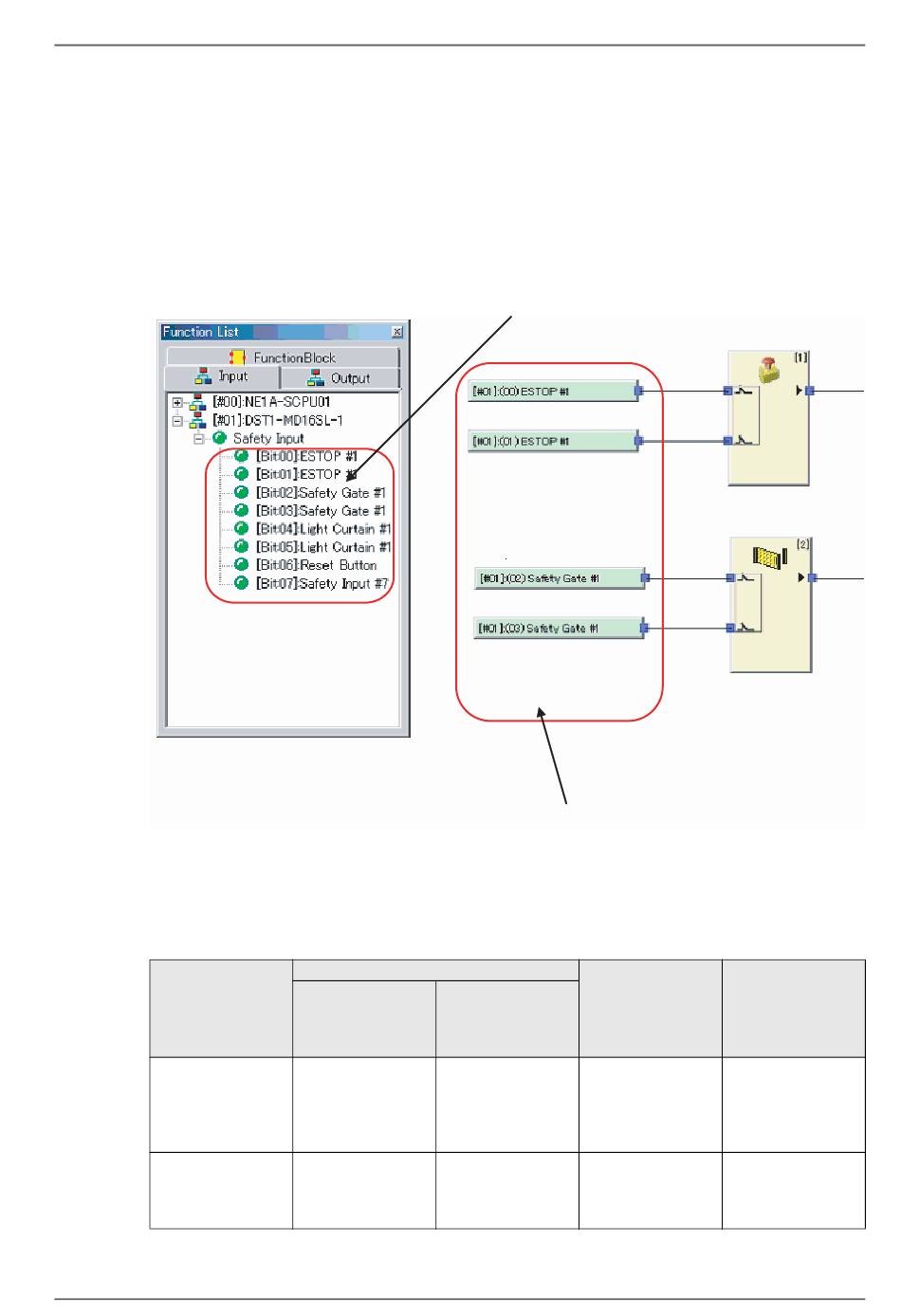

I/O van de geregistreerde slave wordt weergegeven als I/O-codes.
Programmeren met I/O-codes
Communicatiefout Voeding
RUN (In bedrijf) of
Idle (Niet-actief)
naar Configuration
(Configuratie)
Gewist
Gewist voor
(veiligheidsstatus)
aansluiting
(veiligheidsstatus)
Gewist
Afhankelijk van
instelling
voor behoud slave-
I/O-gebied.
inschakelen
Gewist
(veiligheidsstatus)
Gewist
51
