6-1
Overzicht van programmeren
6-1-1
Overzicht

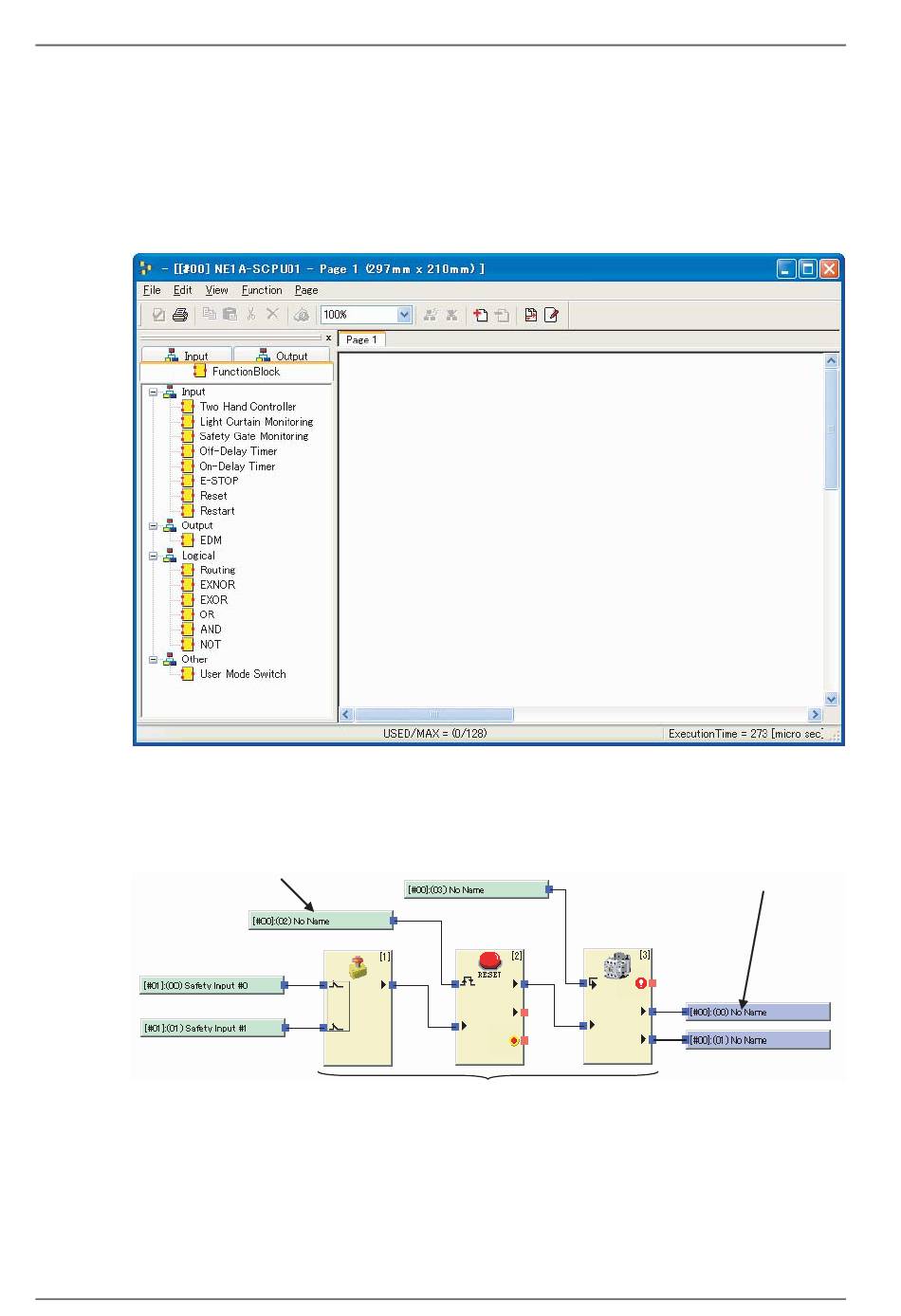

De NE1A-SCPU01 Safety Network-controller wordt geprogrammeerd door een logica-editor te starten vanuit
de Network Configurator. Zoals u hieronder kunt zien bestaat de logica-editor uit een functielijst waar
functieblokken, I/O-codes en andere programmeringselementen zijn geregistreerd en een werkruimte waar
het programmeren plaatsvindt.
Programmeren vindt plaats met de functieblokken, I/O-codes en andere programmeringselementen die zijn
geregistreerd in de functielijst.
Functielijst
6-1-2
Basisprincipes van programmeren
Programma's worden gemaakt van logicafuncties en functieblokken die opdrachten aangeven,
ingangscodes die gegevensingangsbronnen aangeven, en uitgangscodes die gegevensuitgangsdoelen
aangeven. De I/O zijn aangesloten met aansluitingslijnen.
Input tags
Input tags geven de status van ingangen in de volgende I/O-gebieden weer.
•
Ingangsgebied van lokale NE1A-SCPU01-klemmen
•
Ingangsgebied van veiligheidsslaves die zijn geregistreerd als communicatiepartners
•
I/O-gebied weergegeven vanuit veiligheidsmastergegevens
•
I/O-gebied weergegeven vanuit standaardmastergegevens
Input tags die in de logica-editor worden gebruikt, bevatten de volgende informatie.
76
Input tags
Werkruimte
Functieblokken
Output tags
Sectie 6: Programmeren
