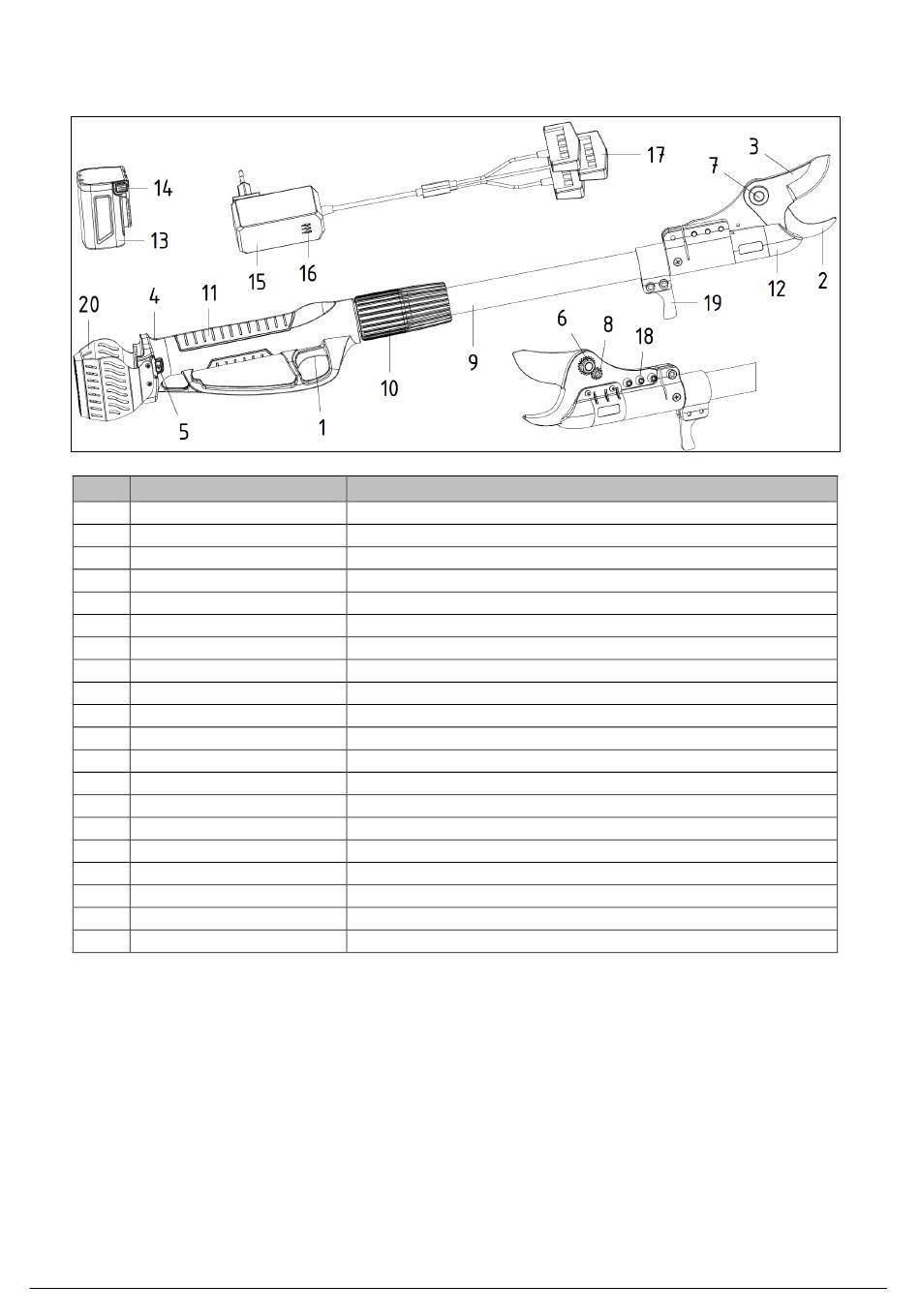

3.3 COMPOSIZIONE PRODOTTO
La seguente sezione riporta la composizione del prodotto (*) come illustrato sotto, mentre la tabella riporta la
denominazione degli elementi costitutivi del prodotto con relativa descrizione funzionale.
Pos.
Denominazione
1
Leva di azionamento
2
Lama fissa
3
Lama mobile
4
Indicatore luminoso LED
Interruttore ON/OFF
5
6
Dado lame
7
Perno lame
8
Vite + rondella
9
Asta di prolunga
10
Ghiera
11
Impugnatura
12
Protezione superiore
13
Batteria
14
Pulsanti di sblocco
15
Caricabatterie
Indicatori luminosi LED
16
17
Connettori di ricarica
18
Viti lama fissa
19
Gancio sramatore
20
Protezione batteria
(*) La composizione del prodotto è valida per tutti i modelli acquistabili.
3.4 PARTI ACCESSORIE
Il presente paragrafo descrive, ove previste, le parti accessorie che sono fornibili con il prodotto.
Sono parti accessorie per il prodotto oggetto del presente manuale e fornite nella confezione quanto segue:
-
Una batteria aggiuntiva (totale 2),
Guida rapida all'uso,
-
-
Certificato di Garanzia,
-
Dichiarazione di conformità,
-
Kit attrezzi,
-
Pietra per affilatura lame,
-
Borsina per accessori,
Borsa per il trasporto dell'attrezzo.
-
0310.0369_02
Funzione
Comanda l'azionamento delle lame
Trattiene il ramo
Taglia il ramo
Segnala se l'attrezzo è acceso o spento.
Accende e spegne l'attrezzo
Permette di effettuare la regolazione delle lame
Tiene allineate le lame, su di esso ruota la lama mobile
Hanno la funzione di anti-rotazione del dado lame
Sostiene il gruppo lame.
Permette il bloccaggio dell'asta sull'impugnatura
Permette di maneggiare il prodotto
Protegge dallo sporco il tirante e la zona interna dell'asta
Alimenta la Forbice elettrica
Permettono di togliere la batteria dall'attrezzo
Si utilizza per caricare le batterie
Indicano lo stato di caricamento delle batterie
Permettono la connessione tra caricabatterie e batteria
Fissano la lama al corpo
Aiuta l'operatore a pulire la zona di taglio
Protegge la batteria dagli urti
17
