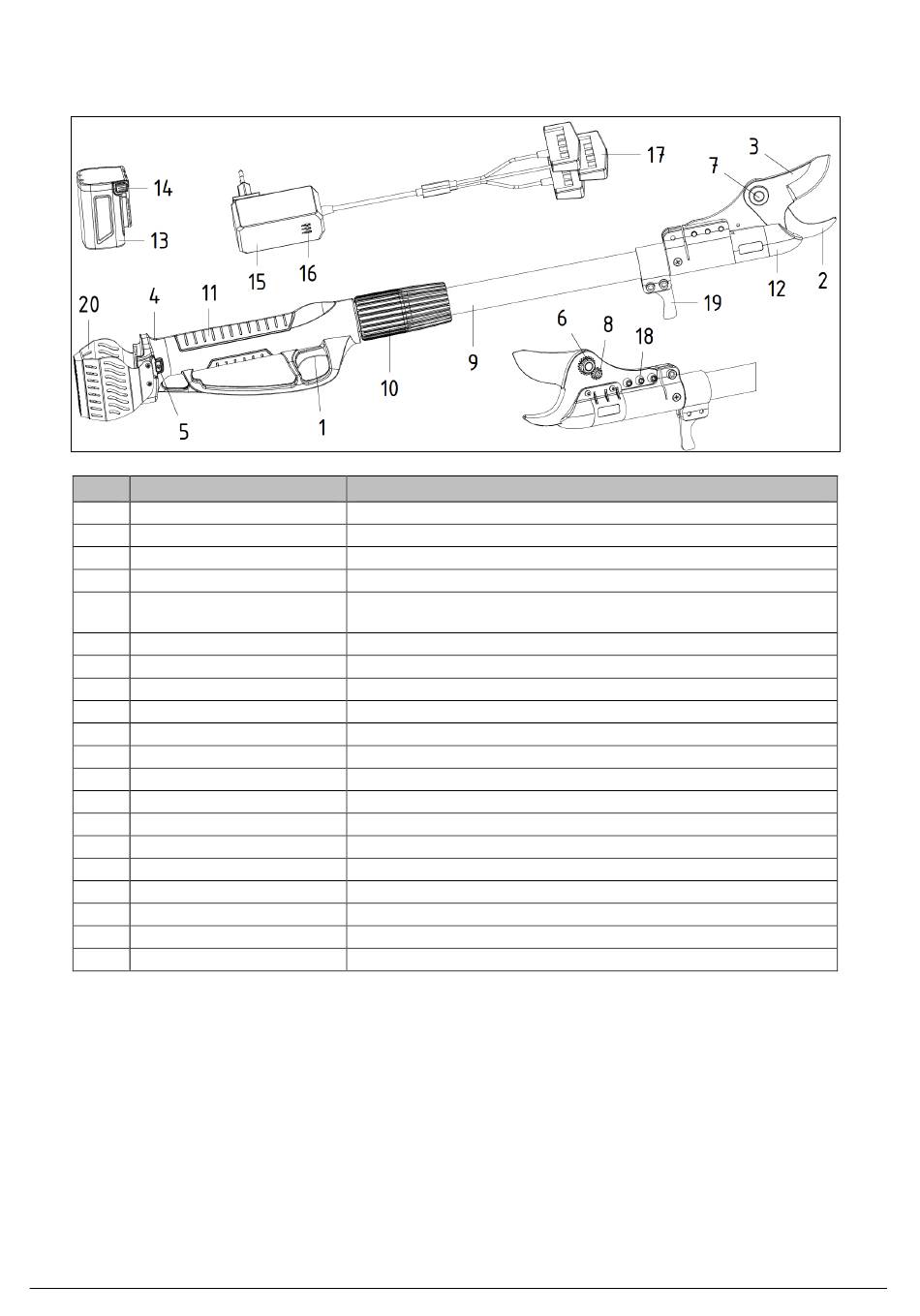

3.3 SASTAV PROIZVODA
Sljedeći odjeljak prikazuje sastav proizvoda (*) kao što je prikazano u nastavku, dok tablica prikazuje nazive
sastavnih elemenata proizvoda s njihovim funkcionalnim opisom.
Pol.
Naziv
Poluga za uključivanje
1
Fiksna oštrica
2
Pokretna oštrica
3
LED svjetlosni pokazivač
4
Prekidač za uključivanje i
5
isključivanje ON/OFF
Matica oštrica
6
Svorni vijak oštrice
7
Vijak + podloška
8
Produžna šipka
9
10
Metalni prsten
Drška
11
Viša zaštita
12
13
Baterija
Gumbi za oslobađanje
14
Punjač baterija
15
16
Industrijska LED svjetla
Priključci za punjenje
17
18
Fiksne vijke
19
Savitljiva kuka
Zaštita akumulatora
20
(*) Sastav proizvoda vrijedi za sve modele koji se mogu kupiti.
3.4 DIJELOVI PRIBORA
Ovaj odjeljak opisuje, prema potrebi, pomoćne dijelove koji se mogu isporučiti s proizvodom.
Slijede dodatni dijelovi za proizvod obuhvaćen ovim priručnikom i isporučeni u pakiranju:
-
Dodatna baterija (ukupno 2),
Brzi vodič za korištenje
-
-
Jamstveni list,
-
Izjava o sukladnosti,
-
Komplet s alatom,
Kamen za oštrenje noževa,
-
-
Torba za dodatke
-
Torba za transport alata.
0310.0369_02
Funkcija
Upravlja aktivacijom oštrica
Zadržava granu
Reže granu
Označava je li alat uključen ili isključen.
Uključuje i isključuje alat
Omogućuje postavljanje oštrica
Držite oštrice poravnate, na njemu se okreće pokretna oštrica.
Imaju funkciju protiv rotacije lame.
Nosi sklop oštrica.
Omogućuje zaključavanje šipke drške
Omogućuje rukovanje proizvodom
Štiti sponu i unutrašnjost osovine od prljavštine
Napaja električne škare
Omogućuju uklanjanje baterije iz alata
Koristi se za punjenje akumulatora
Označuju stanje napunjenosti baterija
Omogućuju povezivanje između punjača baterija i baterije
Fiksiraju oštricu na tijelo
Pomaže rukovatelju u čišćenju zone rezanja
Štiti akumulator od udaraca
