3.3 PRODUCTSAMENSTELLING

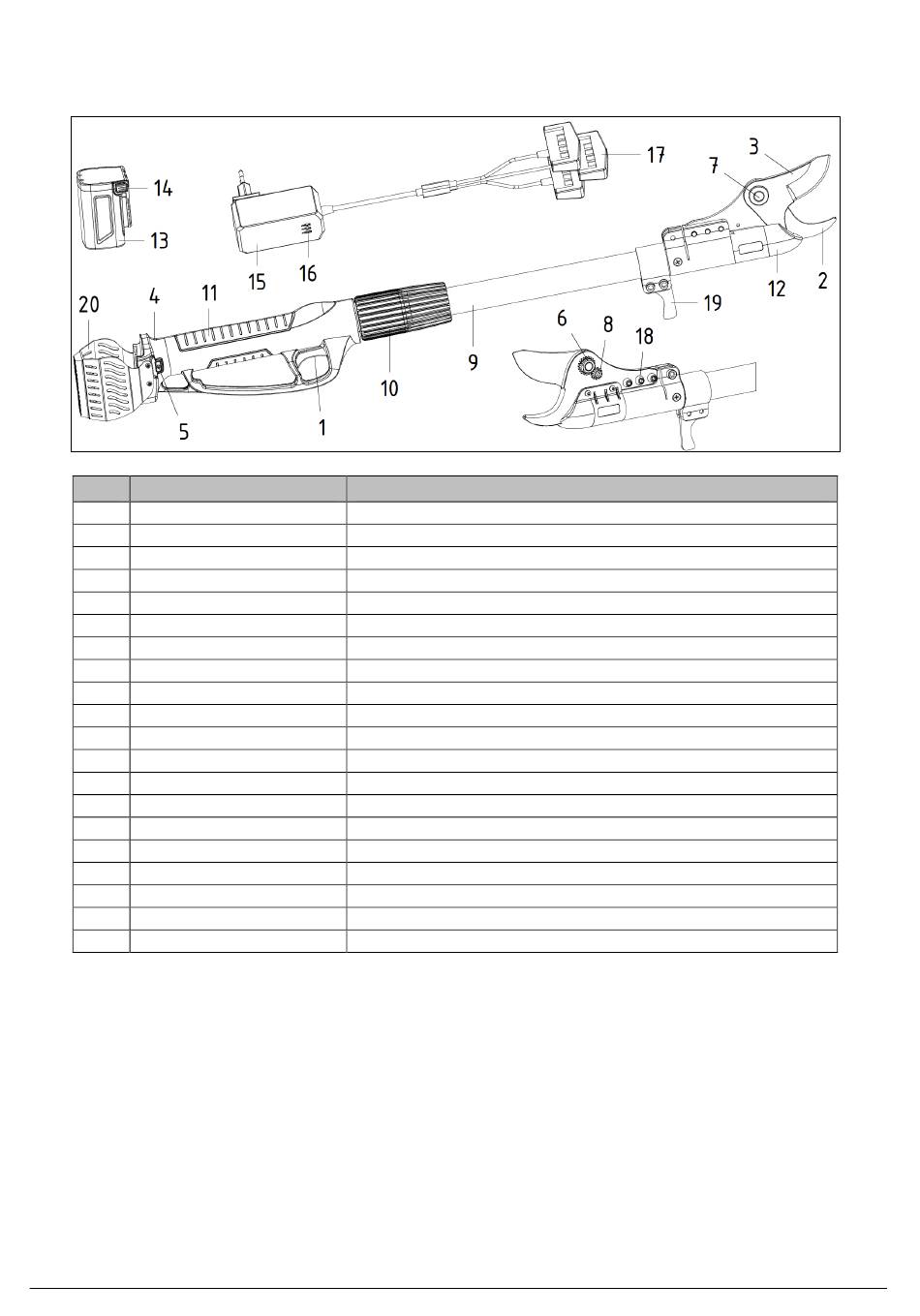

Het volgende gedeelte toont de samenstelling van het product (*) zoals hieronder geïllustreerd , terwijl de tabel de
namen van de samenstellende elementen van het product toont met hun functionele beschrijving.
Pos.
Naam
1
Werkingshendel
2
Vast mes
3
Bewegend mes
4
LED-indicatielampje
5
ON/OFF-schakelaar
6
Bladmoer
7
Mespin
8
Schroef + sluitring
9
Verlengstang
10
Beslagring
11
Handgreep
12
Bovenste bescherming
13
Batterij
14
Ontgrendelingsknoppen
15
Oplader
16
Led-indicatielampjes
17
Oplaadstekkers
18
Schroeven vast mes
19
Haak snoeier
20
Batterijbescherming
(*) De productsamenstelling geldt voor alle verkrijgbare modellen.
3.4 ACCESSOIRE-ONDERDELEN
Dit hoofdstuk beschrijft, indien van toepassing, de accessoireonderdelen die bij het product kunnen worden
geleverd.
De volgende onderdelen zijn accessoires voor het product waarop deze handleiding betrekking heeft en die worden
meegeleverd in de verpakking:
-
Een extra batterij (totaal 2),
-
Snelstartgids,
-
Garantiecertificaat,
-
Conformiteitsverklaring,
-
Gereedschapsset,
-
Messenslijpsteen,
-
Accessoiretas,
-
Tas om het gereedschap te dragen.
0310.0369_02
Functie
Bestuurt de bladaandrijving
Houdt de tak vast
Knipt de tak af
Geeft aan of het gereedschap in- of uitgeschakeld is.
Schakelt het gereedschap in en uit
Voor het afstellen van de messen
Houdt de messen uitgelijnd, het beweegbare mes draait erop
Hebben de functie van anti-rotatie van de bladmoer
Draagt de messengroep.
Hiermee wordt de stang op de handgreep geblokkeerd
Hiermee kan het product worden gehanteerd
Beschermt de trekstang en de binnenste stang tegen vuil
Voorziet de schaar van stroom
Hiermee kan de batterij uit het gereedschap worden gehaald
Wordt gebruikt om de batterijen op te laden
Geven de oplaadstatus van de batterijen aan
Zorgen voor de aansluiting tussen oplader en batterij
Bevestigen het mes aan de behuizing
Helpt de bediener de snijzone schoon te maken
Beschermt de batterij tegen stoten
