Montage en installatie van de gatewaybehuizing DFE24B/UOH11B
4.3
Montage en installatie van de gatewaybehuizing DFE24B/UOH11B

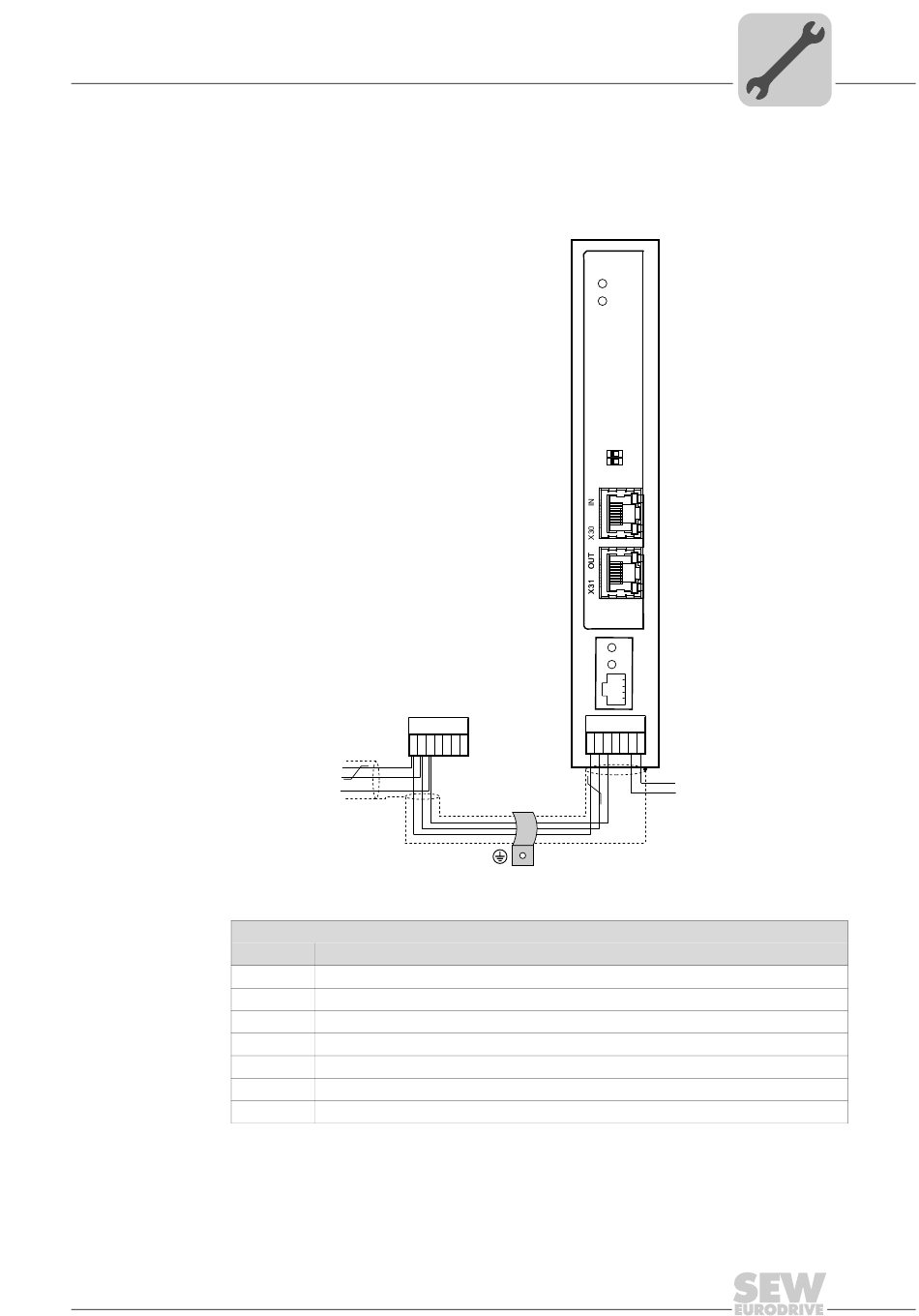

De volgende afbeelding laat de aansluiting van de optie DFE24B via de gateway-
behuizing UOH11B:X26 zien.
SC11 SBus +, CAN high
SC12 SBus -, CAN low
De gatewaybehuizing wordt via X26 met DC 24 V gevoed.
Gatewaybehuizing UOH11B
X26
X26:1
X26:2
X26:3
X26:4
X26:5
X26:6
X26:7
Handboek – Veldbusinterface DFE24B EtherCAT
Montage- en installatievoorschriften
SEW Drive
GND, CAN GND
Klembezetting
SC11 systeembus +, CAN high
SC12 systeembus –, CAN low
GND, CAN GND
Gereserveerd
Gereserveerd
GND, CAN GND
DC 24 V
®
UOH11B
DFE 24B
RUN
ERR
0
1
AS
F1
EtherCAT
H1
H2
X24
X26
1 2 3 4 5 6 7
+ 24 V
GND
