4.5

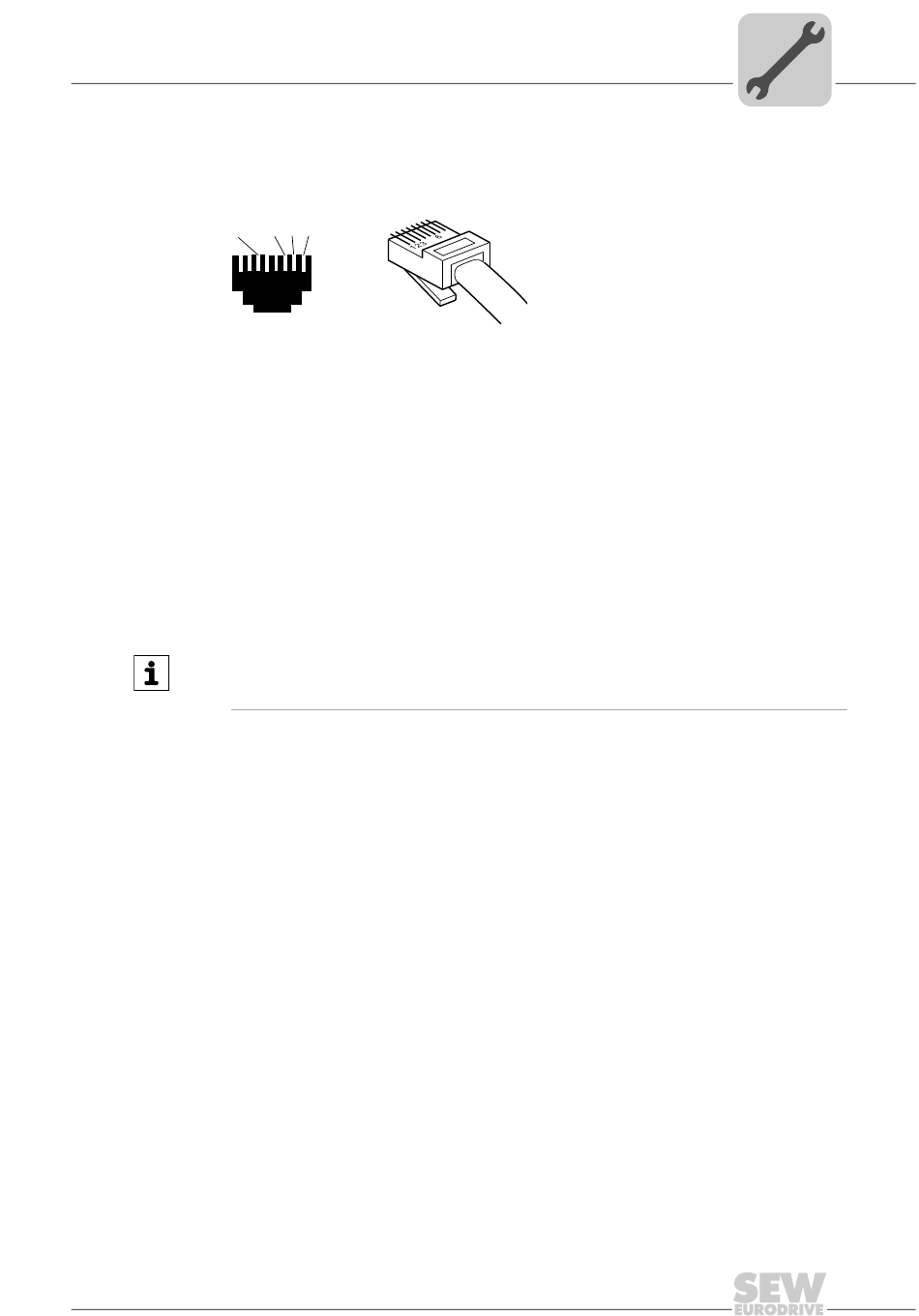

Pinbezetting X30 IN / X31 OUT
Gebruik geprefabriceerde, afgeschermde RJ45-stekerverbindingen volgens IEC11801,
uitgave 2.0, categorie 5.
[6]
A
B
[1]
[2]
[3]
[6]
4.5.1
Verbinding DFE24B – EtherCAT
De optie DFE24B is voorzien van een lijnvormige busstructuur met twee RJ45-connec-
toren. De EtherCAT
afgeschermde, twisted-pairkabel op X30 IN (RJ45) aangesloten. Andere EtherCAT
apparaten worden dan via X31 OUT (RJ45) aangesloten.
AANWIJZING
Conform IEC 802.3 bedraagt de maximale kabellengte voor 100 MBaud ethernet
(100BaseT), bijvoorbeeld tussen twee DFE24B's, 100 m.
4.6
Buskabels afschermen en leggen
Gebruik uitsluitend afgeschermde kabels en verbindingselementen die aan de eisen
van categorie 5, klasse D, volgens IEC11801, uitgave 2.0 voldoen.
Een vakkundige afscherming van de buskabel dempt de elektrische emissies die in een
industriële omgeving kunnen optreden. Met onderstaande maatregelen bereikt u een
optimale afscherming:
•
•
•
•
•
•
•
•
Handboek – Veldbusinterface DFE24B EtherCAT
Montage- en installatievoorschriften
[3] [2] [1]
A
Vooraanzicht
Achteraanzicht
Pin 1 TX+ Transmit Plus
Pin 2 TX– Transmit Minus
Pin 3 RX+ Receive Plus
Pin 6 RX– Receive Minus
®
®
-master wordt (eventueel via andere EtherCAT
Draai de bevestigingsbouten van stekers, modules en potentiaalvereffeningskabels
stevig aan.
Gebruik uitsluitend stekers met een metalen of gemetalliseerde behuizing.
Sluit de afscherming in de steker aan op een groot contactoppervlak.
Aard de afscherming van de buskabel aan beide zijden.
Leg de signaal- en buskabels niet parallel aan de vermogenskabels (motorkabels),
maar zo mogelijk in gescheiden kabelgoten.
Gebruik in industriële omgevingen metalen, geaarde kabelgoten.
Leid de signaalkabels en de bijbehorende potentiaalvereffeningsleiding op geringe
afstand van elkaar via de kortste weg.
Buskabels mogen niet via stekerverbindingen worden verlengd.
®
Pinbezetting X30 IN / X31 OUT
B
4
3011902475
®
-slaves) met een
®
-
19
