Besturing van de frequentieregelaar MOVITRAC
De eerste drie procesdatawoorden worden uitgewisseld met de eerste, op de DFE24B-
gateway aangesloten MOVITRAC

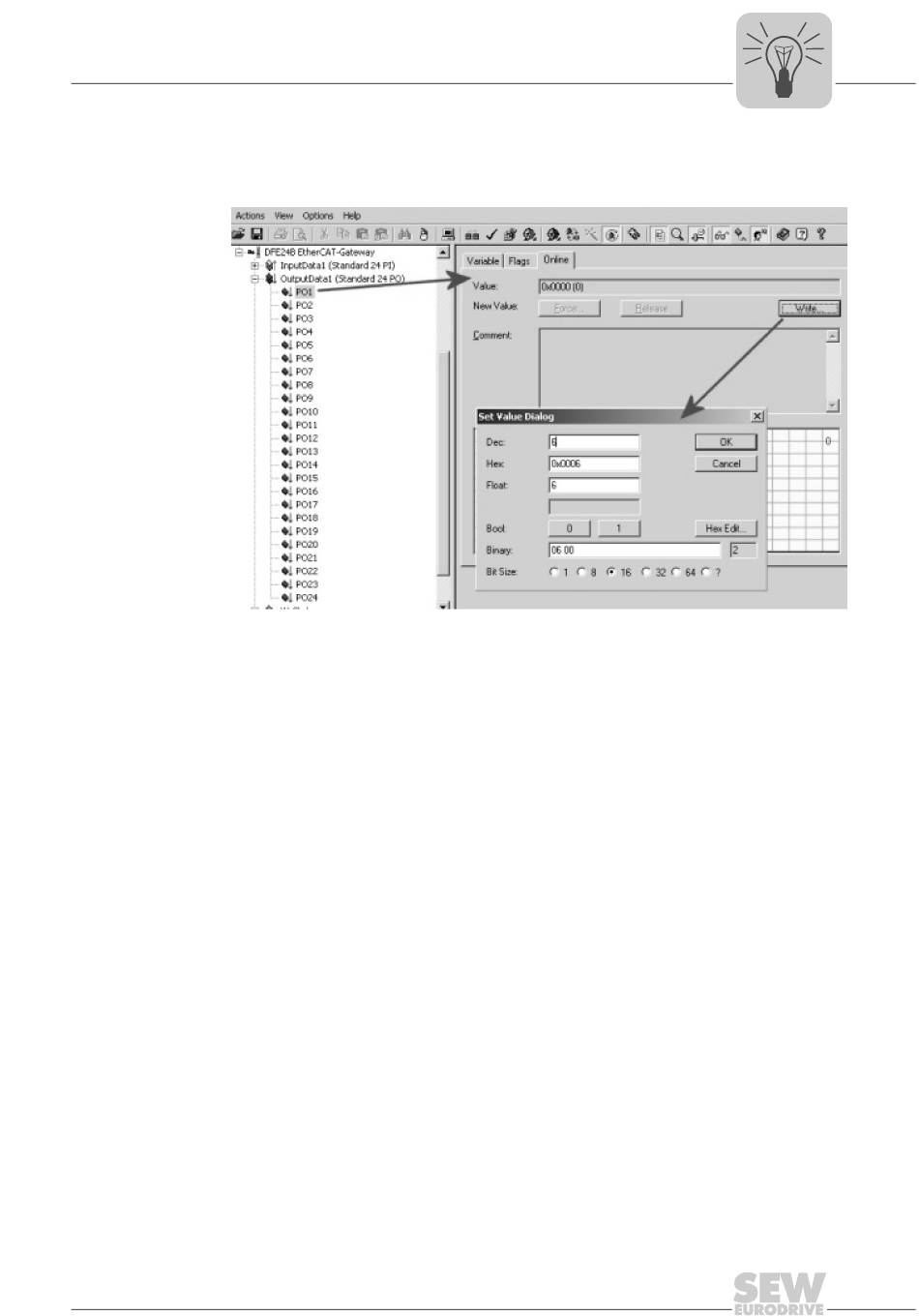

programma of handmatig beschreven worden voor het testen (zie volgende afbeelding).
Markeer eerst de procesuitgangsdata PO1. In het volgende venster selecteert u het tab-
blad "Online". Klik op de knop "Write" om verder te gaan. Het venster "Set Value Dialog"
wordt geopend. Voer in het veld "Dec" of "Hex" uw gegevens in. Ga op dezelfde manier
verder met de procesuitgangsdata PO2.
De bezetting en schalering van de drie procesingangs- en procesuitgangsdatawoorden
worden in de MOVITRAC
programma gedefinieerd.
Meer informatie hierover vindt u in het systeemhandboek "MOVITRAC
handboek "Communicatie en veldbusprotocol MOVITRAC
6.2.2
Time-out SBus
Als één of meer applicatieregelaars op de SBus niet meer door de DFE24B kunnen
worden aangesproken, geeft de gateway op statuswoord 1 van de bijbehorende rege-
laar de foutcode F111 System error weer. De led H1 (systeemfout) brandt. De fout wordt
via diagnose-interface X24 weergegeven. Om de regelaar te laten stoppen moet de
SBus timeout (P883) van de MOVITRAC
aan 0. De time-outreactie wordt ingesteld via parameter P836.
6.2.3
Apparaatfout
De gateways herkennen bij de zelftest een reeks fouten en worden vervolgens geblok-
keerd. De precieze foutreacties en de maatregelen om de fouten te verhelpen vindt u in
de foutenlijst. Een fout bij de zelftest leidt ertoe dat op de procesingangsdata van de
veldbus bij de statuswoorden 1 van alle regelaars de fout F111 System error verschijnt.
De led "H1" (systeemfout) op de DFE24B knippert dan gelijkmatig. De precieze foutcode
wordt weergegeven in de status van de gateway met de MOVITOOLS
via diagnose-interface X24.
Handboek – Veldbusinterface DFE24B EtherCAT
Gedrag bij EtherCAT
®
B. Deze kunnen worden verbonden met het plc-
®
B in parametergroep 87_ ingesteld of via een IPOS
®
B-systeemfout worden ingesteld op ongelijk
®
®
®
B (gateway)
6814362123
®
B" en in het
®
B".
®
MotionStudio
6
plus®
-
45
