Het Toetsenbord Verwijderen (Standaard) - Dell Latitude 5430 Rugged Servicehandleiding
Inhoudsopgave
Stappen
1. Plaats het toetsenbord op het systeemchassis.
2. Sluit de flexibele bedrukte kabels van het toetsenbord en de achtergrondverlichting aan op de connectors op de systeemkaart.
Bevestig de flexibele bedrukte kabel van het toetsenbord en de achtergrondverlichting met kapton-tapes aan de connectors.
3. Plaats de vier schroeven (M2x3.5) terug waarmee de toetsenbordkap aan het systeemchassis wordt bevestigd.

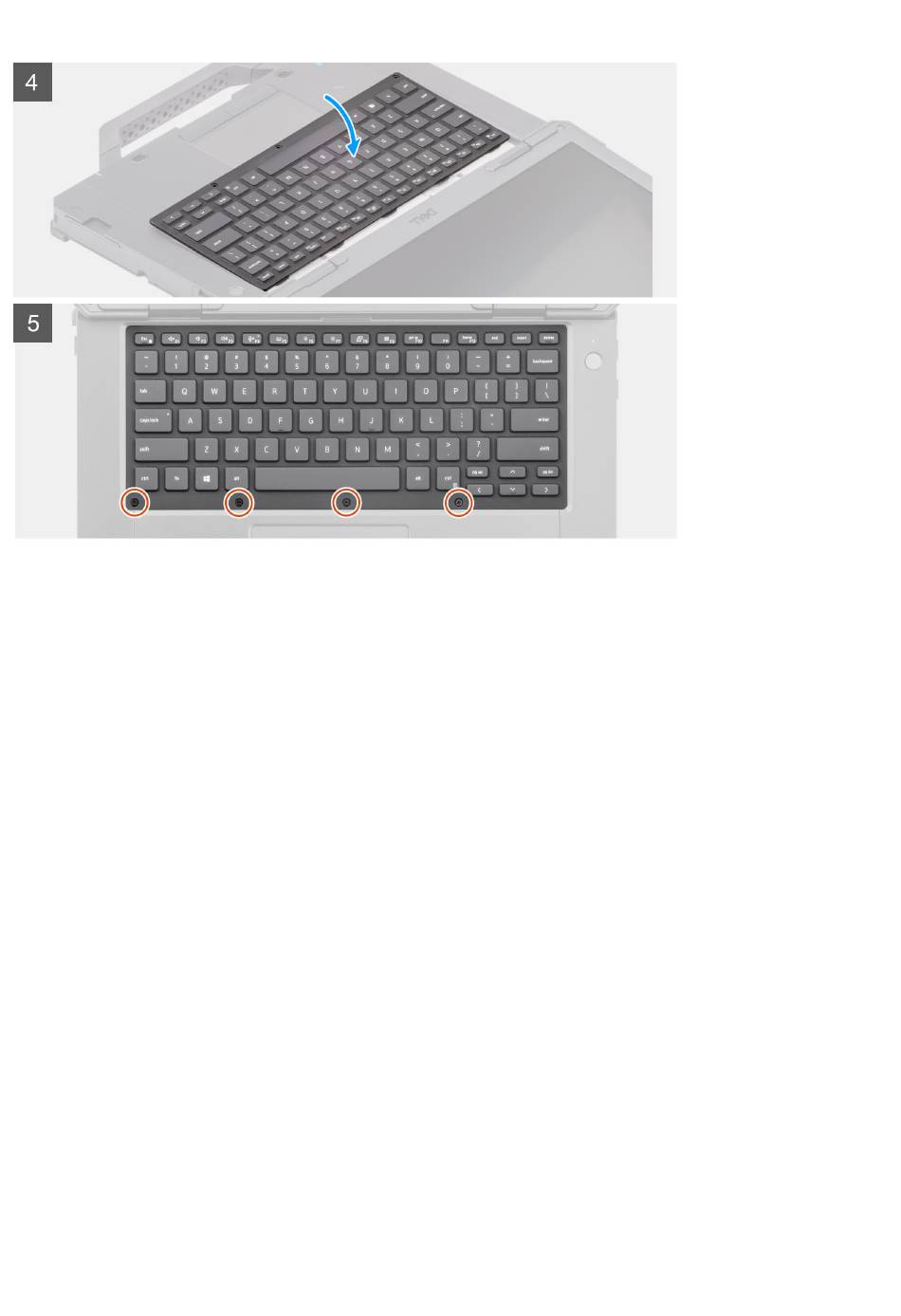

4. Kantel het toetsenbord op het chassis, schuif het naar het beeldscherm en lijn het uit met de schroefgaten.
5. Plaats de vier schroeven (M2.5x4) terug om het toetsenbord te bevestigen.
Vervolgstappen
1. Installeer de batterij.
2. Volg de procedure in
Nadat u in de computer hebt
Het toetsenbord verwijderen (standaard)
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de
batterij.
Over deze taak
De volgende afbeeldingen geven de locatie van het toetsenbord aan en bieden een visuele weergave van de verwijderingsprocedure.
gewerkt.
werken.
Onderdelen verwijderen en plaatsen
33
