Dell Latitude 5430 Rugged Servicehandleiding pagina 93
Inhoudsopgave
3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder het toetsenbord.
5. Verwijder de onderplaat.
6. Verwijder de
Wi-Fi
I/O-kaart.
7. Verwijder de WLAN-kaart.
8. Verwijder de WWAN-kaart.
9. Verwijder de
dock
I/O-kaart.
10. Verwijder de
achterste
11. Verwijder de ventilator.
12. Verwijder de
koelplaat (UMA)
13. Verwijder de
systeemkaart.
14. Verwijder de beeldschermeenheid.
Over deze taak

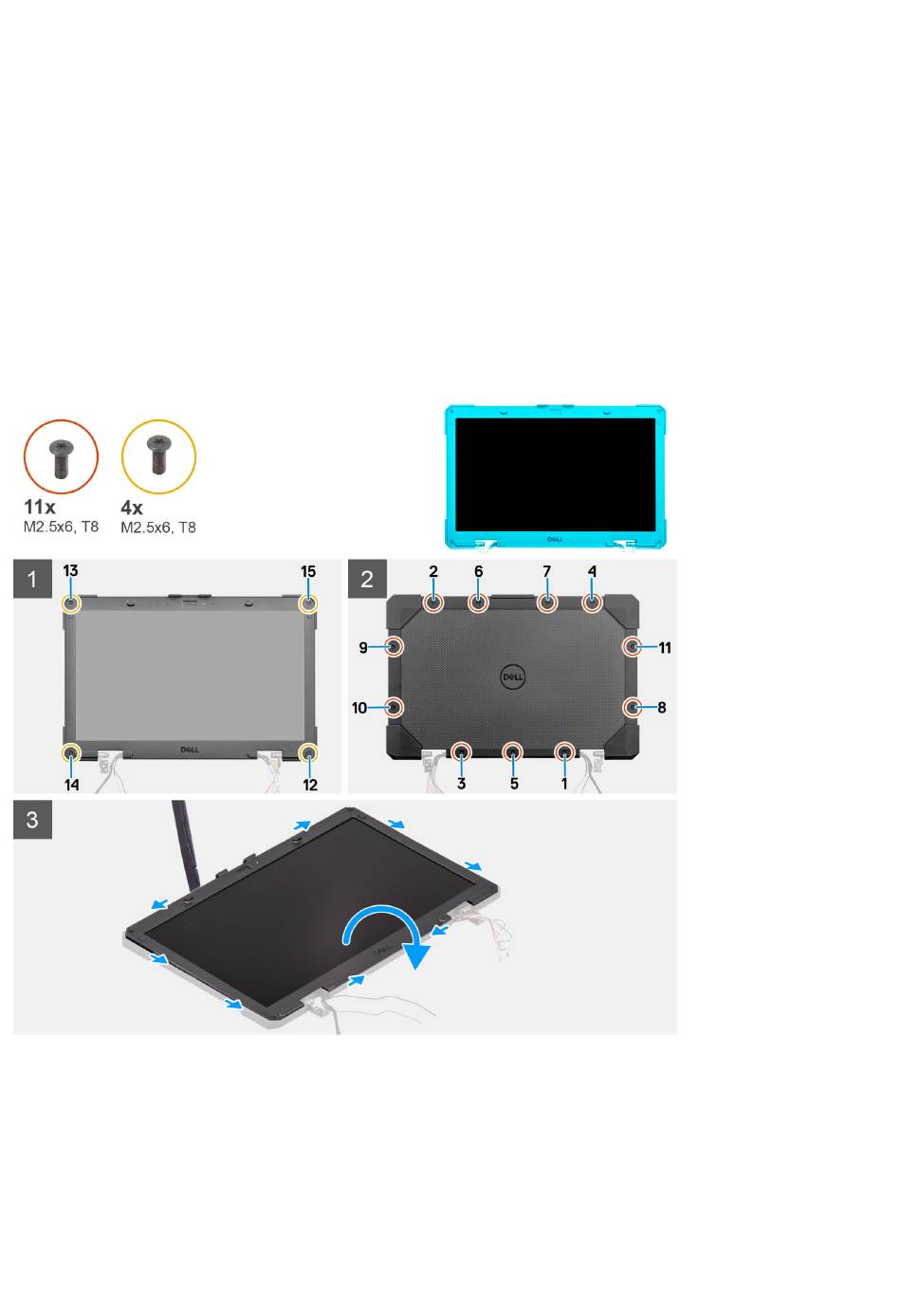

De volgende afbeeldingen geven de locatie van de beeldschermbezel weer en bieden een visuele weergave van de verwijderingsprocedure.
of de
primaire M.2 2230
I/O-kaart.
of de
koelplaat
(afzonderlijk).
SSD.
Onderdelen verwijderen en plaatsen
93
