6. Verwijder de ventilator.
7. Verwijder de
koelplaat (UMA)
8. Verwijder de
Wi-Fi
I/O-kaart.
9. Verwijder de WLAN-kaart.
10. Verwijder de WWAN-kaart.
11. Verwijder de
dock
I/O-kaart.
12. Verwijder de
achterste
13. Verwijder de
systeemkaart.
14. Verwijder de beeldschermeenheid.
15. Verwijder de
beeldschermbezel.
Over deze taak

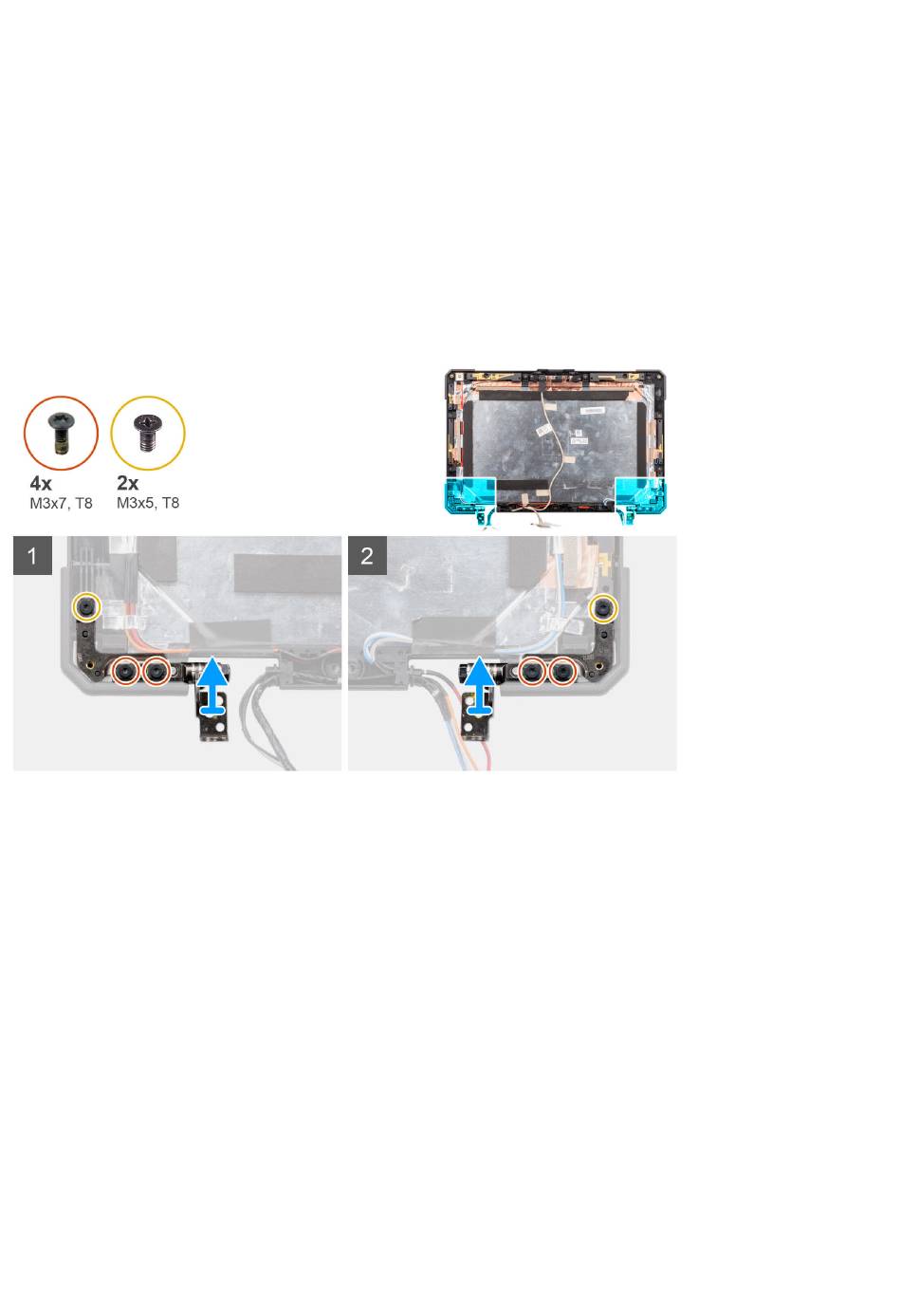

De volgende afbeeldingen geven de locatie van de beeldschermscharnieren weer en bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Verwijder de twee epoxyschroeven (M3x7, T8) en (M3x5, T8) waarmee het linkerscharnier aan de beeldschermeenheid wordt
bevestigd.
2. Verwijder de twee epoxyschroeven (M3x7, T8) en (M3x5, T8) waarmee het rechterscharnier aan de beeldschermeenheid wordt
bevestigd.
3. Til het linker- en rechterscharnier omhoog en verwijder deze uit de beeldschermeenheid.
De beeldschermscharnieren installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de beeldschermscharnieren aan en biedt een visuele weergave van de installatieprocedure.
of de
koelplaat
(afzonderlijk).
I/O-kaart.
