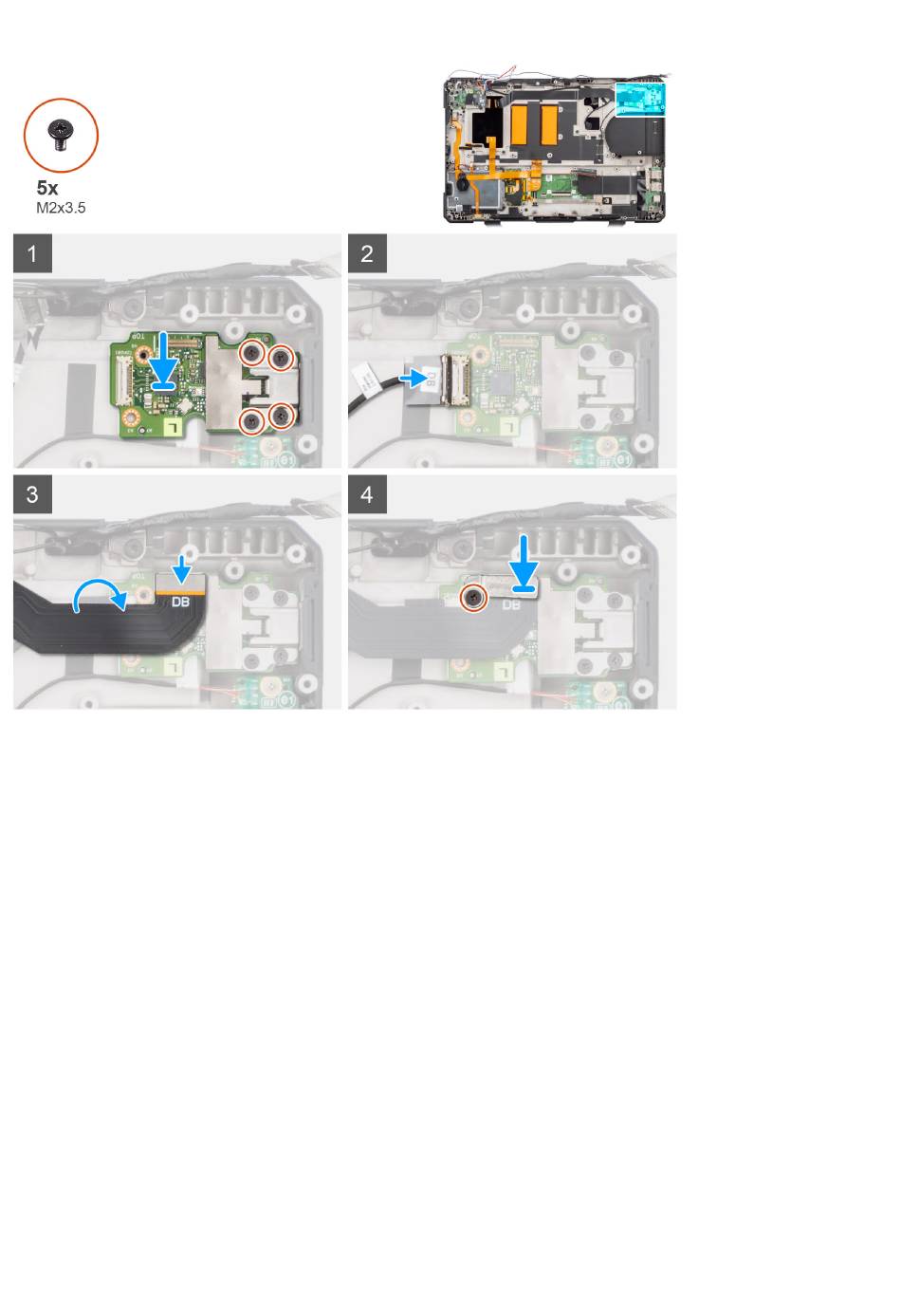

1. Plaats de linker Type-C-dochterkaart op het systeemchassis.
2. Plaats de vier schroeven (M2x3.5) terug waarmee de linker Type-C-dochterkaart aan het systeemchassis wordt bevestigd.
3. Sluit de dochterkaartkabel aan op de bijbehorende connector op de linker Type-C-dochterkaart.
4. Sluit de platte bedrukte kabel aan op de bijbehorende connector op de linker Type-C-dochterkaart.
5. Plaats de enkele schroef (M2x3.5) terug waarmee de houder van de platte bedrukte kabel aan de linker Type C-dochterkaart wordt
bevestigd.
Vervolgstappen
1. Installeer de systeemkaart.
2. Installeer de
achterste
I/O-kaart.
3. Installeer de
dock
I/O-kaart.
4. Installeer de WWAN-kaart.
5. Installeer de WLAN-kaart.
6. Installeer de
Wi-Fi
I/O-kaart.
7. Installeer de
koelplaat (UMA)
8. Plaats de ventilator.
9. Installeer de onderplaat.
10. Installeer het toetsenbord.
11. Installeer de
primaire M.2 2280 SSD
12. Installeer de batterij.
13. Volg de procedure in
Nadat u in de computer hebt
82
Onderdelen verwijderen en plaatsen
of de
koelplaat
(afzonderlijk).
of de
primaire M.2 2230
gewerkt.
SSD.
