Stappen
1.
WAARSCHUWING:
doorgaat met de volgende stap.
Sluit de platte bedrukte kabelconnector van de linker I/O-kaart aan op de systeemkaart.
2. Kantel de systeemkaart en plaats de negen (M2.5x5) schroeven terug waarmee de systeemkaart aan het systeemchassis wordt
bevestigd.
3. Sluit de volgende kabels aan op de bijbehorende connector op de systeemkaart (L-R): aan/uit-knopkaart, eDP, secundaire
dochterkaart, LED-kaart en knoopcelbatterij van de systeemkaart.
Plak de platte bedrukte kabels van de LED, aan/uit-knopkaart, secundaire dochterkaart met kapton-tapes op de connector.
4. Sluit de platte bedrukte LAN-kabel aan op de bijbehorende connector op de systeemkaart.
5. Sluit de platte bedrukte kabel van de Wi-Fi-kaart aan op de bijbehorende connector op de systeemkaart.
Plak de platte bedrukte kabel van de Wi-Fi-kaart met kapton-tape op de connector.

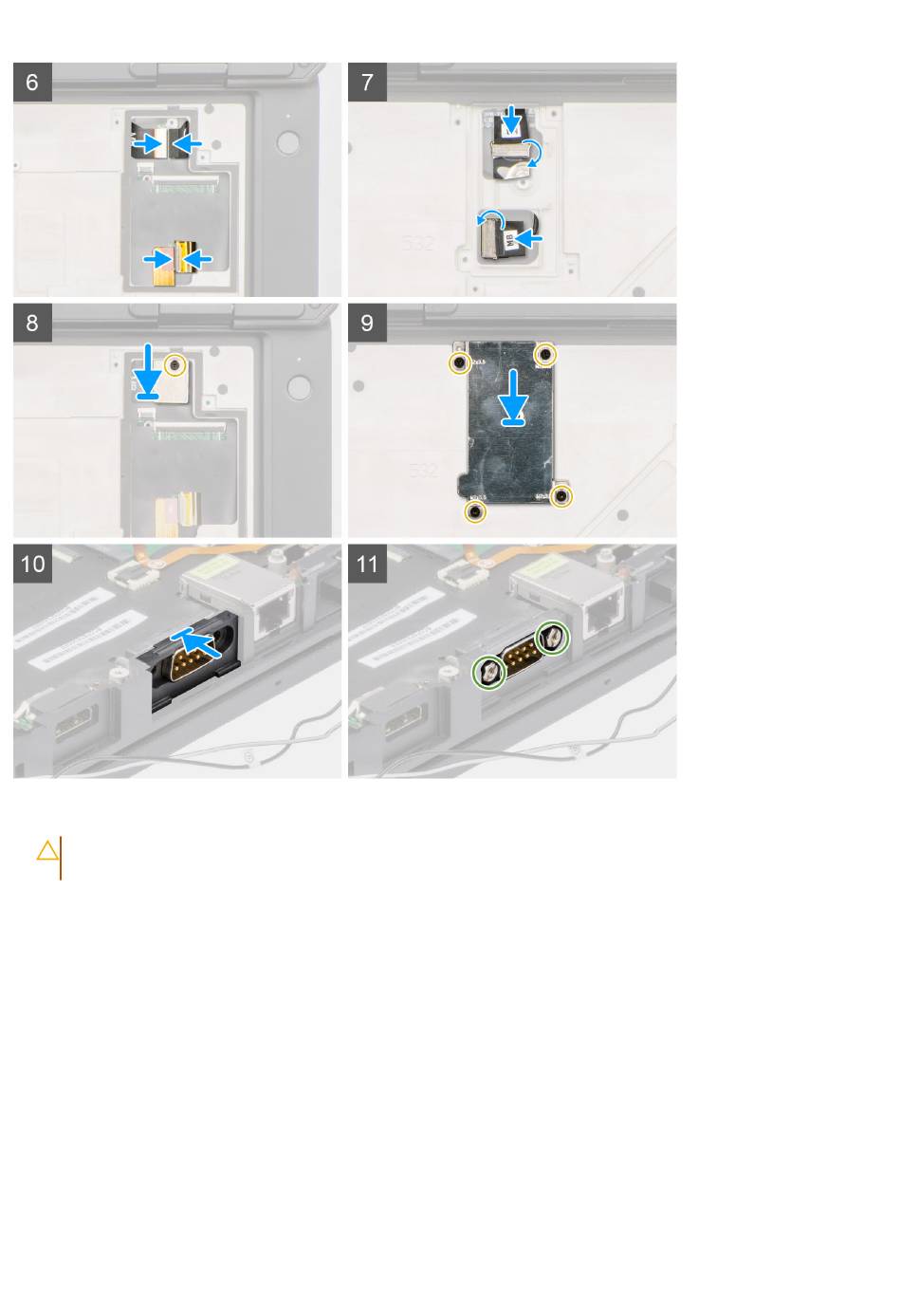

6. Sluit de platte bedrukte rechter Type-C-, linker Type-C- en touchpadkabels aan op de bijbehorende connectors op de systeemkaart.
Plak de platte bedrukte touchpadkabel met kapton-tape op de connector.
7. Sluit de rechter en linker Type-C-kabels aan op de bijbehorende connectors op de systeemkaart.
8. Plaats de schroef (M2x3.5) terug waarmee het Type-C-kabelafdekplaatje op de systeemkaart wordt bevestigd.
9. Plaats de vier schroeven (M2x3.5) terug waarmee het kabelafdekplaatje op de systeemkaart wordt bevestigd.
74
Onderdelen verwijderen en plaatsen
Zorg ervoor dat de platte bedrukte I/O-kabel is aangesloten op de systeemkaart voordat u
