De Dock I/O-Kaart Installeren - Dell Latitude 5430 Rugged Servicehandleiding
Inhoudsopgave
Stappen
1. Koppel de GPS-, WWAN- en WLAN-antennes los van de dock I/O-kaart.
Tabel 8. Connectoren op de dock I/O-kaart
Kabelnummer
11
12
10
2. Leid de antennekabels weg van de routeringskanalen op het systeemchassis.
3. Verwijder de twee schroeven (M2.5x5) waarmee de dock I/O-kaart aan de systeemkaart is bevestigd.
4. Kantel de dock I/O-kaart en koppel de flexibele bedrukte I/O-kabel los van de systeemkaart.
5. Til de dock I/O-kaart uit de systeemkaart.
De dock I/O-kaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

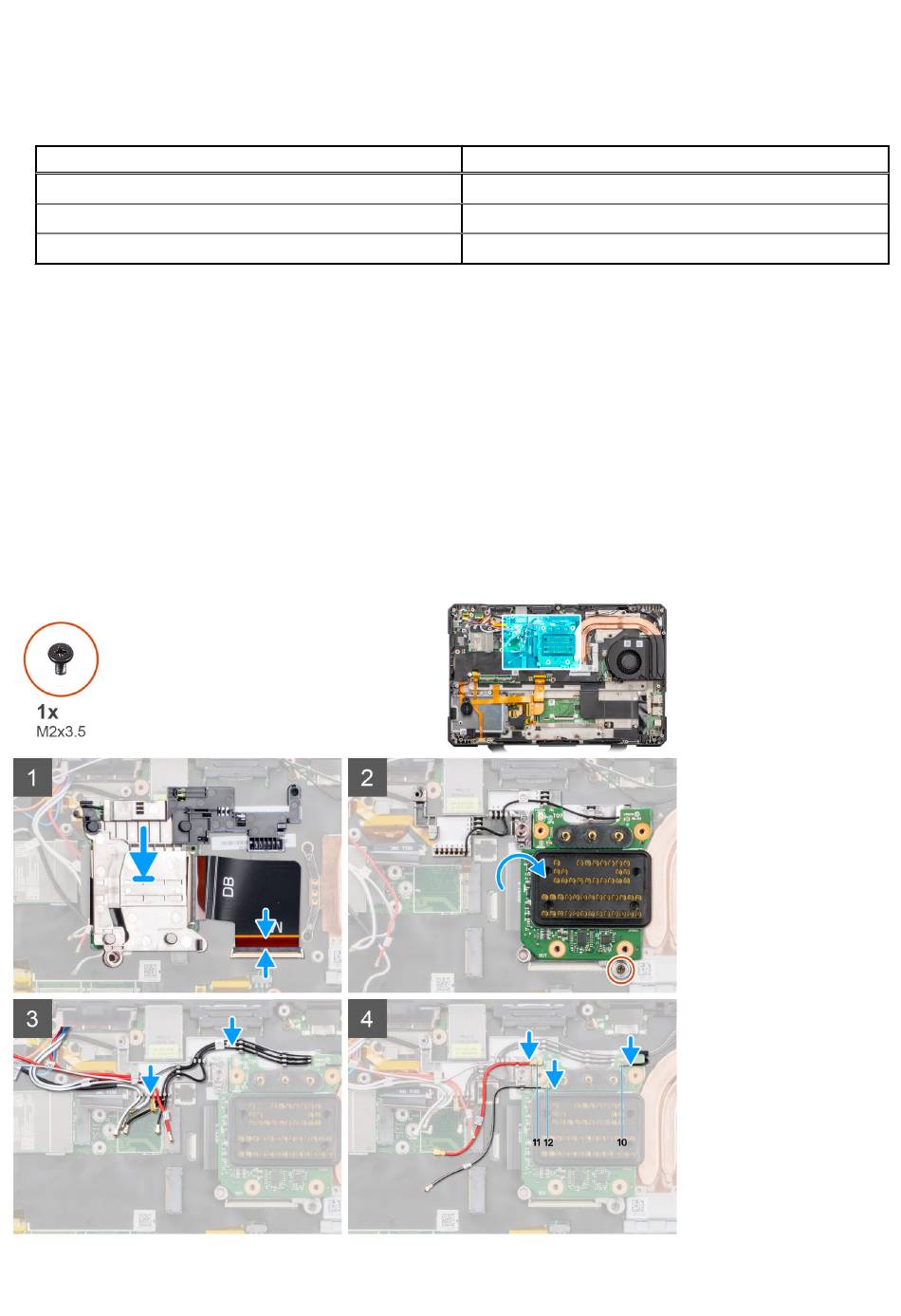

De volgende afbeelding geeft de locatie van de dock I/O-kaart aan en biedt een visuele weergave van de installatieprocedure.
Antenne
GPS-antenne op dock I/O-kaart
WWAN-antenne op dock I/O-kaart
WLAN-antenne op dock I/O-kaart
