Het Toetsenbord Installeren (Standaard) - Dell Latitude 5430 Rugged Servicehandleiding
Inhoudsopgave
Stappen
1. Verwijder de zes schroeven (M2.5x4) waarmee het toetsenbord wordt bevestigd en wrik aan de onderste rand van het toetsenbord.
2. Wrik het toetsenbord los van de voorkant en draai vervolgens de zijkanten om voordat u het 90° kantelt om over de touchpad te
draaien.
3. Verwijder de vier schroeven (M2x3.5) waarmee de toetsenbordkap aan het systeemchassis is bevestigd.
4. Koppel het toetsenbord en de flexibele bedrukte kabels van de achtergrondverlichting los van de connectors op de systeemkaart.
5. Til het toetsenbord uit het systeem.
Het toetsenbord installeren (standaard)
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

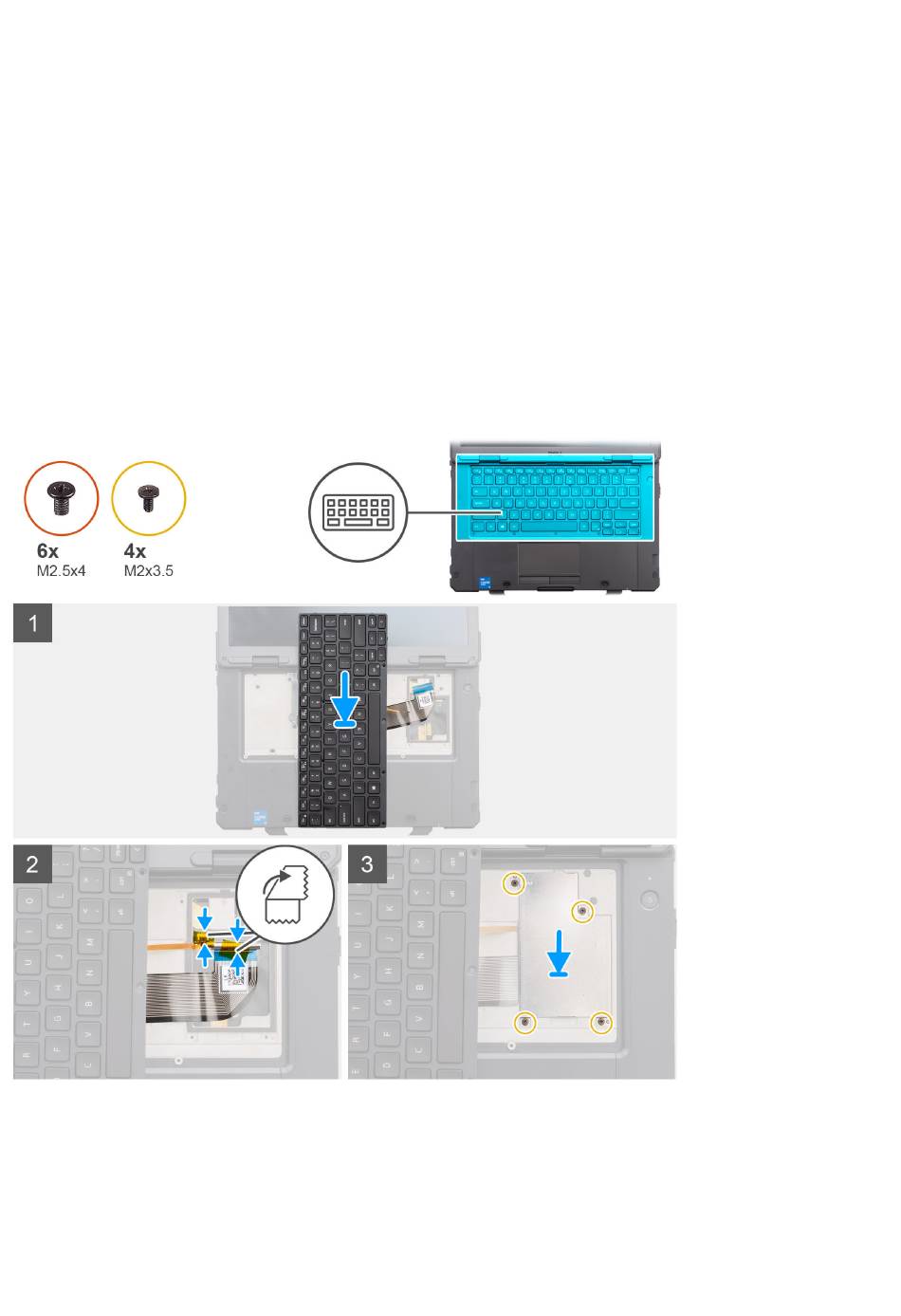

De volgende afbeelding geeft de locatie van het toetsenbord aan en biedt een visuele weergave van de plaatsingsprocedure.
Onderdelen verwijderen en plaatsen
35
