De Beeldschermeenheid Plaatsen - Dell Latitude 5430 Rugged Servicehandleiding
Inhoudsopgave
Stappen
1. Verwijder de twee epoxyschroeven (M3x7, T8) en de twee schroeven (M2.5x5) waarmee de scharnierkapjes aan het systeemchassis
wordt bevestigd en open het beeldscherm.
2. Verwijder de twee schroeven (M2.5x7) waarmee de linker-/rechterscharnierkapjes zijn bevestigd aan het systeemchassis.
3. Verwijder de vier epoxyschroeven (M3x7, T8) waarmee de beeldschermeenheid aan het systeemchassis is bevestigd.
4. Til de beeldschermeenheid omhoog en verwijder deze uit het systeemchassis.
De beeldschermeenheid plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

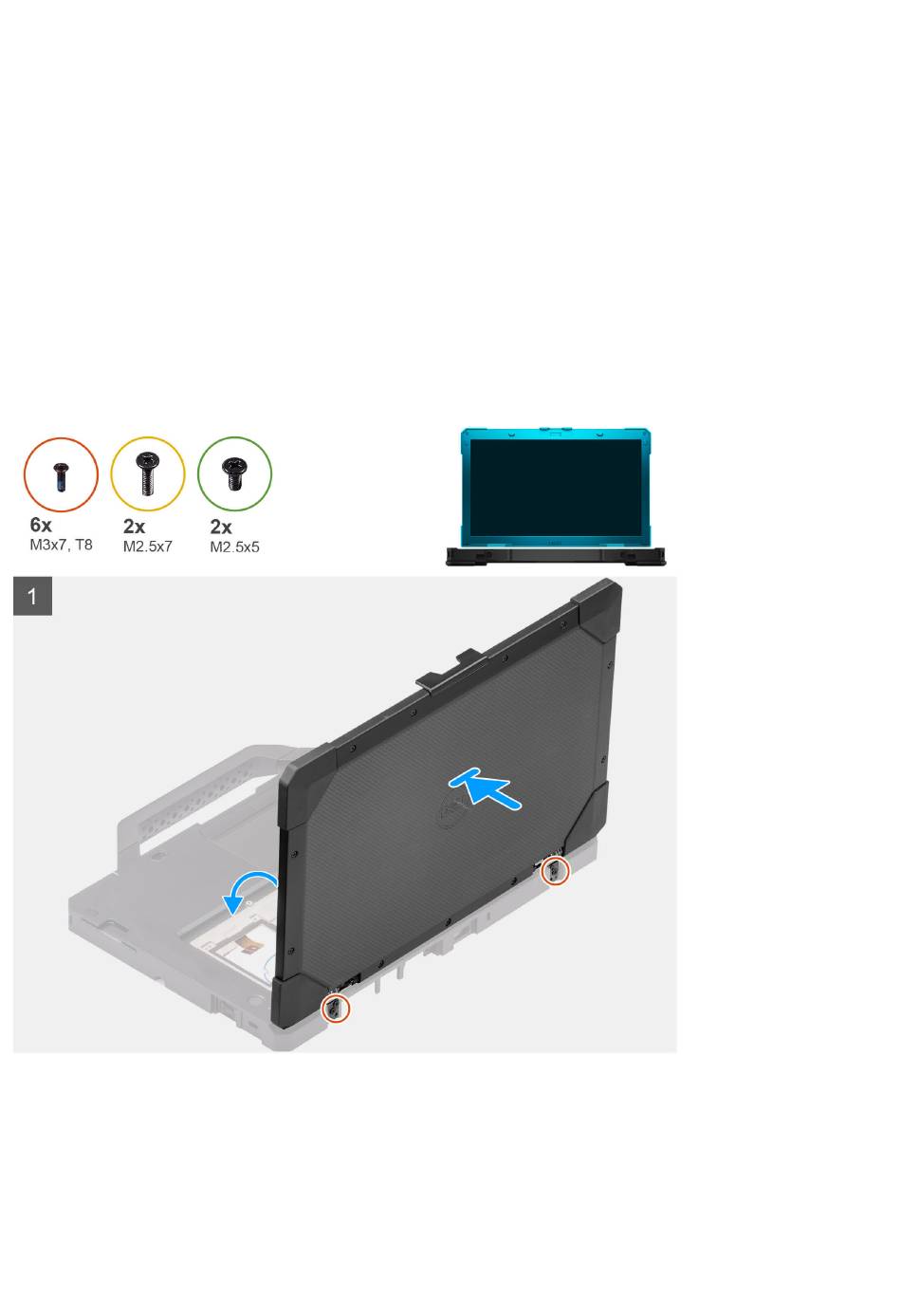

De volgende afbeelding geeft de locatie van de beeldschermeenheid aan en biedt een visuele weergave van de installatieprocedure.
Onderdelen verwijderen en plaatsen
91
