Secundaire Dochterkaart; De Secundaire Dochterkaart Verwijderen - Dell Latitude 5430 Rugged Servicehandleiding
Inhoudsopgave
Secundaire dochterkaart
De secundaire dochterkaart verwijderen
Vereisten
1. Volg de procedure in
Voordat u aan de onderdelen in de computer gaat
2. Verwijder de
batterij.
3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder de onderplaat.
Over deze taak

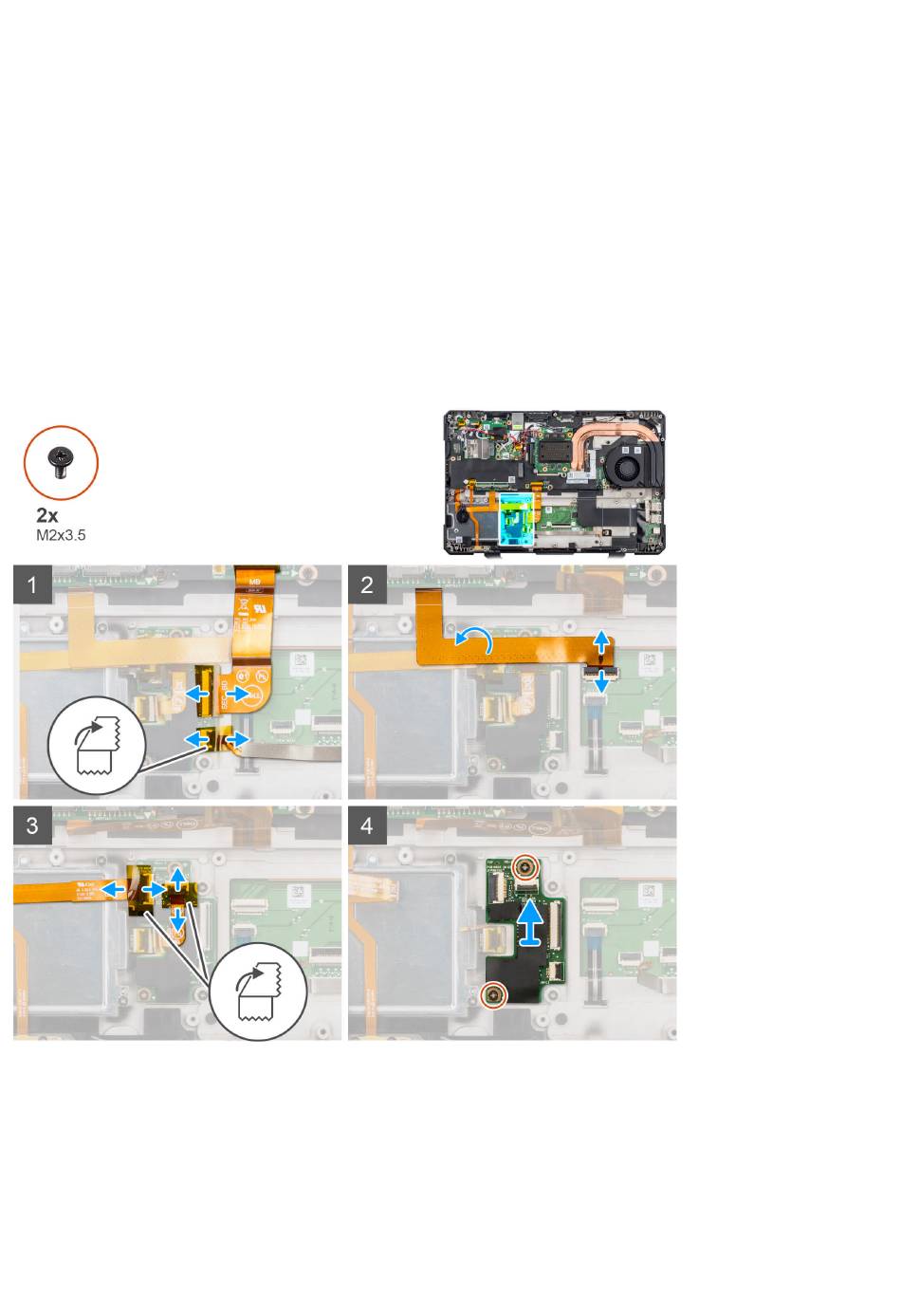

De volgende afbeeldingen geven de locatie van de secundaire dochterkaart aan en bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Koppel de platte bedrukte kabel van de secundaire dochterkaart en smartcardkabel los van de connector op de secundaire
dochterkaart.
2. Koppel de platte geprinte touchpadkabel los van de connector op de touchpad.
3. Koppel de platte bedrukte kabel van de contactloze smartcard en de vingerafdrukkabel los van de connector op de secundaire
dochterkaart.
4. Verwijder de twee schroeven (M2x3.5) waarmee de secundaire dochterkaart op het systeemchassis is bevestigd.
of de
primaire M.2 2230
SSD.
werken.
Onderdelen verwijderen en plaatsen
59
